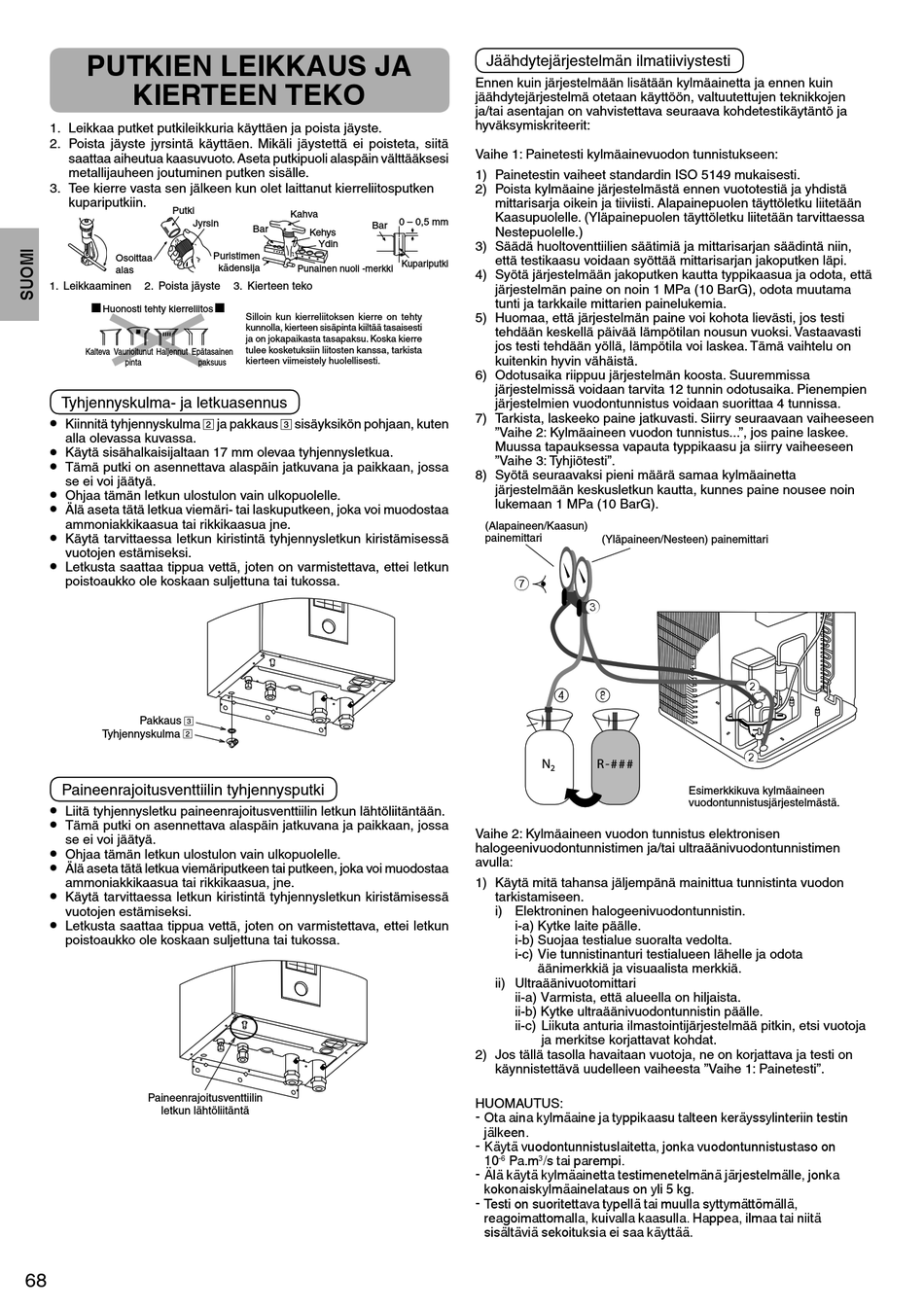

PUTKIEN LEIKKAUS JA
KIERTEEN TEKO
1. Leikkaa putket putkileikkuria käyttäen ja poista jäyste.
2. Poista jäyste jyrsintä käyttäen. Mikäli jäystettä ei poisteta, siitä
saattaa aiheutua kaasuvuoto. Aseta putkipuoli alaspäin välttääksesi
metallijauheen joutuminen putken sisälle.
3. Tee kierre vasta sen jälkeen kun olet laittanut kierreliitosputken
kupariputkiin.
Putki
Jyrsin
Osoittaa
alas
1. Leikkaaminen
2. Poista jäyste
Huonosti tehty kierreliitos
Kalteva Vaurioitunut
Haljennut Epätasainen
pinta
paksuus
Tyhjennyskulma- ja letkuasennus
•
Kiinnitä tyhjennyskulma 2 ja pakkaus 3 sisäyksikön pohjaan, kuten
alla olevassa kuvassa.
•
Käytä sisähalkaisijaltaan 17 mm olevaa tyhjennysletkua.
•
Tämä putki on asennettava alaspäin jatkuvana ja paikkaan, jossa
se ei voi jäätyä.
•
Ohjaa tämän letkun ulostulon vain ulkopuolelle.
•
Älä aseta tätä letkua viemäri- tai laskuputkeen, joka voi muodostaa
ammoniakkikaasua tai rikkikaasua jne.
•
Käytä tarvittaessa letkun kiristintä tyhjennysletkun kiristämisessä
vuotojen estämiseksi.
•
Letkusta saattaa tippua vettä, joten on varmistettava, ettei letkun
poistoaukko ole koskaan suljettuna tai tukossa.
Pakkaus 3
Tyhjennyskulma 2
Paineenrajoitusventtiilin tyhjennysputki
•
Liitä tyhjennysletku paineenrajoitusventtiilin letkun lähtöliitäntään.
•
Tämä putki on asennettava alaspäin jatkuvana ja paikkaan, jossa
se ei voi jäätyä.
•
Ohjaa tämän letkun ulostulon vain ulkopuolelle.
•
Älä aseta tätä letkua viemäriputkeen tai putkeen, joka voi muodostaa
ammoniakkikaasua tai rikkikaasua, jne.
•
Käytä tarvittaessa letkun kiristintä tyhjennysletkun kiristämisessä
vuotojen estämiseksi.
•
Letkusta saattaa tippua vettä, joten on varmistettava, ettei letkun
poistoaukko ole koskaan suljettuna tai tukossa.
Paineenrajoitusventtiilin
letkun lähtöliitäntä
68
Kahva
Bar
Bar
Kehys
Ydin
Puristimen
kädensija
Punainen nuoli -merkki
3. Kierteen teko
Silloin kun kierreliitoksen kierre on tehty
kunnolla, kierteen sisäpinta kiiltää tasaisesti
ja on jokapaikasta tasapaksu. Koska kierre
tulee kosketuksiin liitosten kanssa, tarkista
kierteen viimeistely huolellisesti.
Jäähdytejärjestelmän ilmatiiviystesti
Ennen kuin järjestelmään lisätään kylmäainetta ja ennen kuin
jäähdytejärjestelmä otetaan käyttöön, valtuutettujen teknikkojen
ja/tai asentajan on vahvistettava seuraava kohdetestikäytäntö ja
hyväksymiskriteerit:
Vaihe 1: Painetesti kylmäainevuodon tunnistukseen:
1) Painetestin vaiheet standardin ISO 5149 mukaisesti.
2) Poista kylmäaine järjestelmästä ennen vuototestiä ja yhdistä
mittarisarja oikein ja tiiviisti. Alapainepuolen täyttöletku liitetään
Kaasupuolelle. (Yläpainepuolen täyttöletku liitetään tarvittaessa
0 – 0,5 mm
Nestepuolelle.)
3) Säädä huoltoventtiilien säätimiä ja mittarisarjan säädintä niin,
että testikaasu voidaan syöttää mittarisarjan jakoputken läpi.
Kupariputki
4) Syötä järjestelmään jakoputken kautta typpikaasua ja odota, että
järjestelmän paine on noin 1 MPa (10 BarG), odota muutama
tunti ja tarkkaile mittarien painelukemia.
5) Huomaa, että järjestelmän paine voi kohota lievästi, jos testi
tehdään keskellä päivää lämpötilan nousun vuoksi. Vastaavasti
jos testi tehdään yöllä, lämpötila voi laskea. Tämä vaihtelu on
kuitenkin hyvin vähäistä.
6) Odotusaika riippuu järjestelmän koosta. Suuremmissa
järjestelmissä voidaan tarvita 12 tunnin odotusaika. Pienempien
järjestelmien vuodontunnistus voidaan suorittaa 4 tunnissa.
7) Tarkista, laskeeko paine jatkuvasti. Siirry seuraavaan vaiheeseen
"Vaihe 2: Kylmäaineen vuodon tunnistus...", jos paine laskee.
Muussa tapauksessa vapauta typpikaasu ja siirry vaiheeseen
"Vaihe 3: Tyhjiötesti".
8) Syötä seuraavaksi pieni määrä samaa kylmäainetta
järjestelmään keskusletkun kautta, kunnes paine nousee noin
lukemaan 1 MPa (10 BarG).
(Alapaineen/Kaasun)
painemittari
7
4
N
2
Vaihe 2: Kylmäaineen vuodon tunnistus elektronisen
halogeenivuodontunnistimen ja/tai ultraäänivuodontunnistimen
avulla:
1) Käytä mitä tahansa jäljempänä mainittua tunnistinta vuodon
tarkistamiseen.
i) Elektroninen halogeenivuodontunnistin.
i-a) Kytke laite päälle.
i-b) Suojaa testialue suoralta vedolta.
i-c) Vie tunnistinanturi testialueen lähelle ja odota
äänimerkkiä ja visuaalista merkkiä.
ii) Ultraäänivuotomittari
ii-a) Varmista, että alueella on hiljaista.
ii-b) Kytke ultraäänivuodontunnistin päälle.
ii-c) Liikuta anturia ilmastointijärjestelmää pitkin, etsi vuotoja
ja merkitse korjattavat kohdat.
2) Jos tällä tasolla havaitaan vuotoja, ne on korjattava ja testi on
käynnistettävä uudelleen vaiheesta "Vaihe 1: Painetesti".
HUOMAUTUS:
- Ota aina kylmäaine ja typpikaasu talteen keräyssylinteriin testin
jälkeen.
- Käytä vuodontunnistuslaitetta, jonka vuodontunnistustaso on
-6
3
10
Pa.m
/s tai parempi.
- Älä käytä kylmäainetta testimenetelmänä järjestelmälle, jonka
kokonaiskylmäainelataus on yli 5 kg.
- Testi on suoritettava typellä tai muulla syttymättömällä,
reagoimattomalla, kuivalla kaasulla. Happea, ilmaa tai niitä
sisältäviä sekoituksia ei saa käyttää.
(Yläpaineen/Nesteen) painemittari
3
2
8
2
R-###
Esimerkkikuva kylmäaineen
vuodontunnistusjärjestelmästä.
