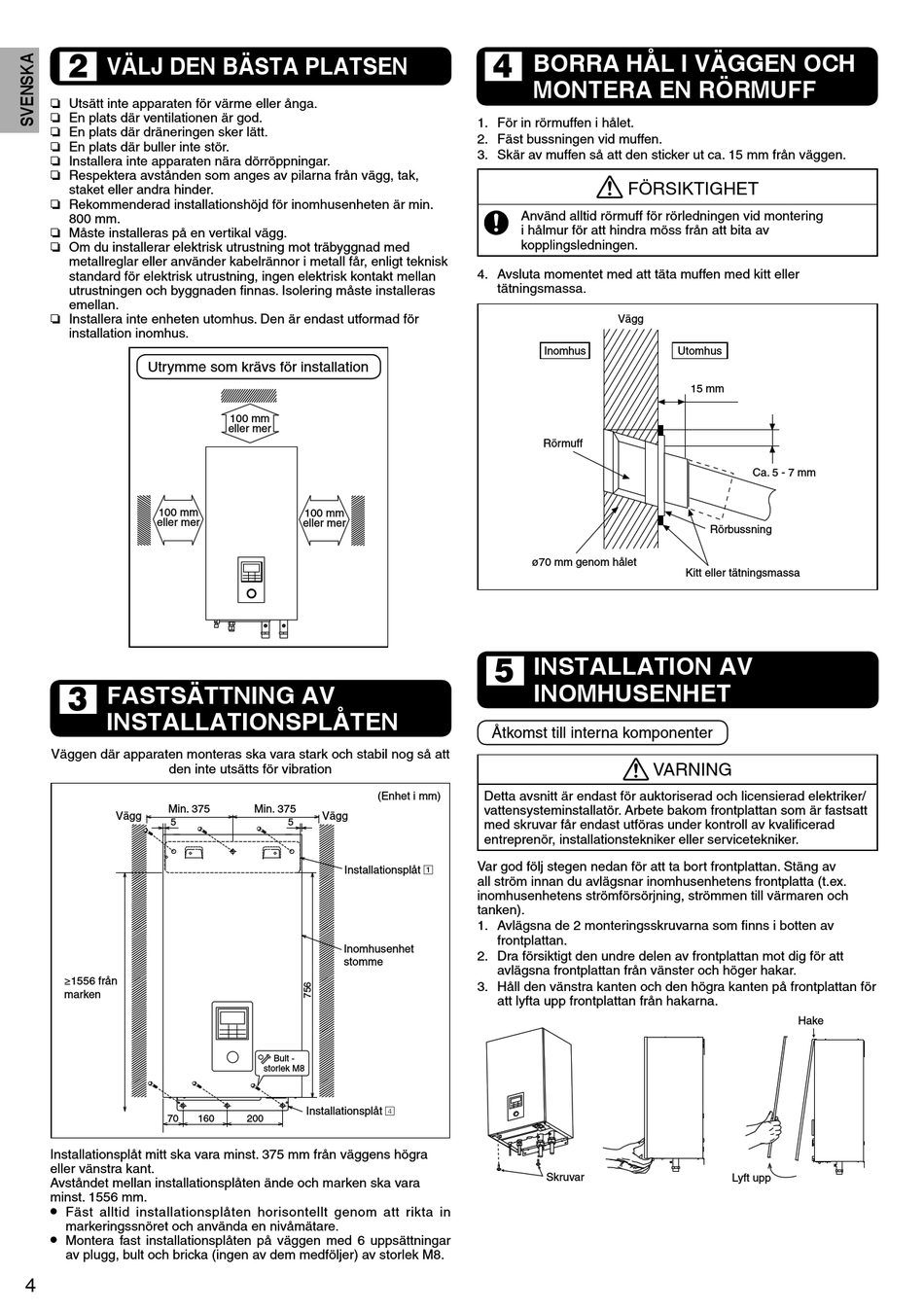

VÄLJ DEN BÄSTA PLATSEN
2
Utsätt inte apparaten för värme eller ånga.
En plats där ventilationen är god.
En plats där dräneringen sker lätt.
En plats där buller inte stör.
Installera inte apparaten nära dörröppningar.
Respektera avstånden som anges av pilarna från vägg, tak,
staket eller andra hinder.
Rekommenderad installationshöjd för inomhusenheten är min.
800 mm.
Måste installeras på en vertikal vägg.
Om du installerar elektrisk utrustning mot träbyggnad med
metallreglar eller använder kabelrännor i metall får, enligt teknisk
standard för elektrisk utrustning, ingen elektrisk kontakt mellan
utrustningen och byggnaden fi nnas. Isolering måste installeras
emellan.
Installera inte enheten utomhus. Den är endast utformad för
installation inomhus.
Utrymme som krävs för installation
100 mm
eller mer
FASTSÄTTNING AV
3
INSTALLATIONSPLÅTEN
Väggen där apparaten monteras ska vara stark och stabil nog så att
den inte utsätts för vibration
Min. 375
Vägg
5
≥1556 från
marken
70
160
Installationsplåt mitt ska vara minst. 375 mm från väggens högra
eller vänstra kant.
Avståndet mellan installationsplåten ände och marken ska vara
minst. 1556 mm.
•
Fäst alltid installationsplåten horisontellt genom att rikta in
markeringssnöret och använda en nivåmätare.
•
Montera fast installationsplåten på väggen med 6 uppsättningar
av plugg, bult och bricka (ingen av dem medföljer) av storlek M8.
4
100 mm
eller mer
100 mm
eller mer
(Enhet i mm)
Min. 375
Vägg
5
Installationsplåt 1
Inomhusenhet
stomme
Bult -
storlek M8
Installationsplåt 4
200
BORRA HÅL I VÄGGEN OCH
4
MONTERA EN RÖRMUFF
1. För in rörmuffen i hålet.
2. Fäst bussningen vid muffen.
3. Skär av muffen så att den sticker ut ca. 15 mm från väggen.
FÖRSIKTIGHET
Använd alltid rörmuff för rörledningen vid montering
i hålmur för att hindra möss från att bita av
kopplingsledningen.
4. Avsluta momentet med att täta muffen med kitt eller
tätningsmassa.
Vägg
Inomhus
Rörmuff
ø70 mm genom hålet
INSTALLATION AV
5
INOMHUSENHET
Åtkomst till interna komponenter
Detta avsnitt är endast för auktoriserad och licensierad elektriker/
vattensysteminstallatör. Arbete bakom frontplattan som är fastsatt
med skruvar får endast utföras under kontroll av kvalifi cerad
entreprenör, installationstekniker eller servicetekniker.
Var god följ stegen nedan för att ta bort frontplattan. Stäng av
all ström innan du avlägsnar inomhusenhetens frontplatta (t.ex.
inomhusenhetens strömförsörjning, strömmen till värmaren och
tanken).
1. Avlägsna de 2 monteringsskruvarna som fi nns i botten av
frontplattan.
2. Dra försiktigt den undre delen av frontplattan mot dig för att
avlägsna frontplattan från vänster och höger hakar.
3. Håll den vänstra kanten och den högra kanten på frontplattan för
att lyfta upp frontplattan från hakarna.
Skruvar
Utomhus
15 mm
Ca. 5 - 7 mm
Rörbussning
Kitt eller tätningsmassa
VARNING
Hake
Lyft upp
