Anlagenbeispiele
10.8

2 bodenstehende Heizkessel mit Fremdbrenner, 4 Heizkreisen und einem Warmwasserspeicher

PZ
PS
FB
W ...-5 P 1 B

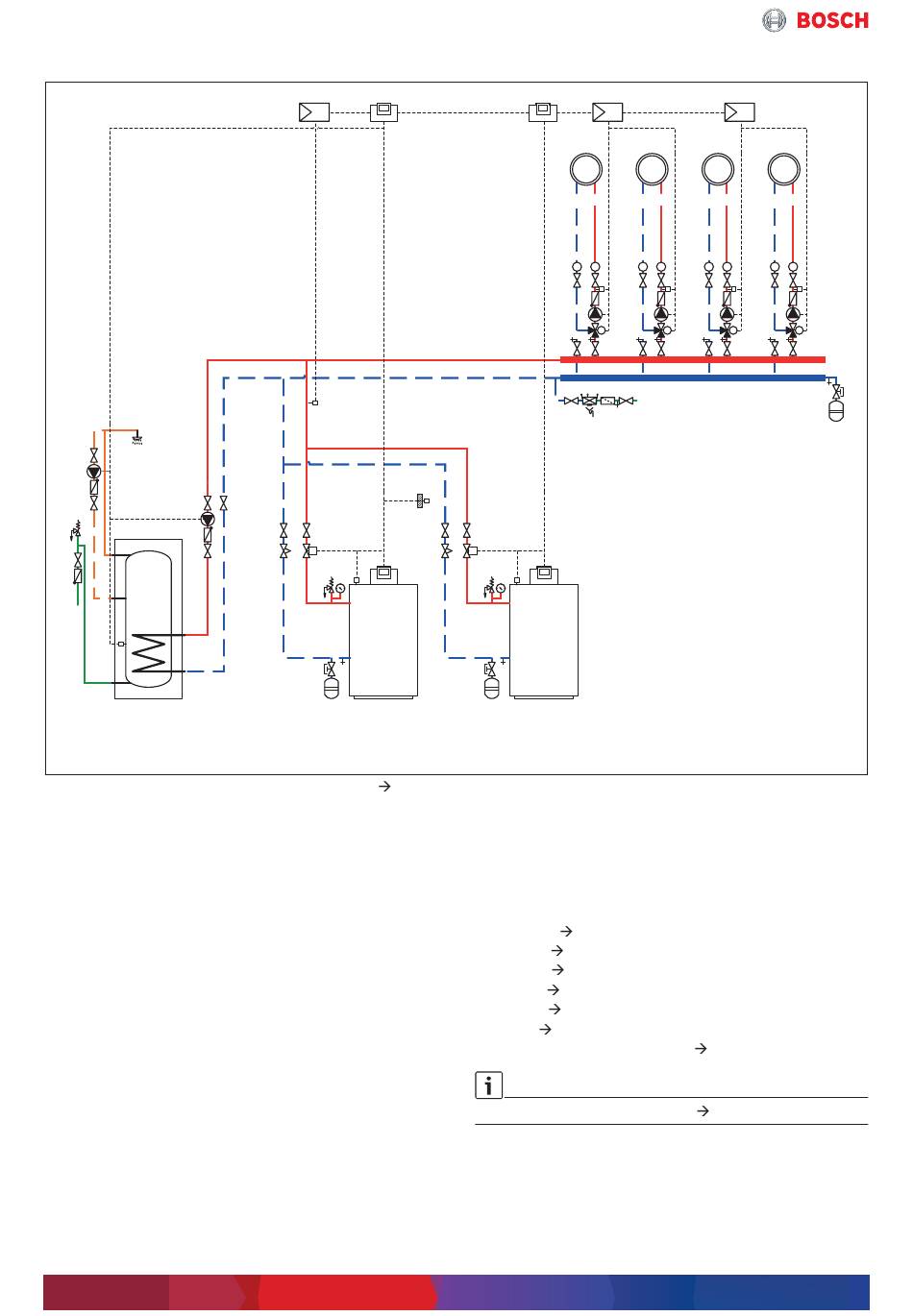

Bild 84 Anlagenbeispiel (Abkürzungsverzeichnis
Position des Moduls:
1 Am Wärmeerzeuger
6 In dem Regelgerät CC 8311
Geregelte Anlagenkomponenten
• 4 Heizkreise mit Stellglied
• Warmwasserbereitung über Speicherladepumpe
Regelungstechnische Ausstattung
• 2 × Regelgerät CC 8311, Adresse 0 = Master-Regelge-
rät mit Funktionsmodul FM-CM, Adresse 1 = Folgere-
gelgerät bzw. Folgekessel
• Funktionsmodul FM-CM, installiert in CC 8311, Adres-
se 0, Empfehlung: Steckplatz 4
• 2 × Funktionsmodul FM-MM, Steckplatz 1 und 2
94
FM-CM CC 8311
1
6
FVS
FA
M
SR
FK
UC8000F 50-115/
145-640/ 800-1200
Tabelle 29, Seite 88)
CC 8311 FM-MM
1
6
HK1 HK2
T T T
1FV
1PH
M 1SH
M
SR
FK
UC8000F 50-115/
145-640/ 800-1200
Funktionsbeschreibung
Die Regelungsstrategie übernimmt das Funktionsmodul
FM-CM. Die Heizkreise HK1 und HK2 bzw. HK3 und HK4
werden mit den Funktionsmodulen FM-MM angesteuert.
Die Warmwasserbereitung wird mit CC 8311 (Grundaus-
stattung) angesteuert.
• CC 8311 Kapitel 6, Seite 34
• FM-MM Kapitel 7.2, Seite 46
• FM-MW Kapitel 7.3, Seite 53
• FM-AM Kapitel 7.4, Seite 58
• FM-CM Kapitel 7.5, Seite 70
• FM-SI Kapitel 7.6, Seite 79
• Konnektivität/Schnittstellen
Installationshinweise beachten
Modulares Regelsystem – 6720884718 (2019/05)
FM-MM
6
HK3 HK4
T T T T T
2FV 1FV 2FV
2PH 1PH 2PH
M 2SH M 1SH M 2SH
6 720 876 890-01.1T
Kapitel 8, Seite 82
Kapitel 11, Seite 100
