Funktionsmodule
7.5.6
9-Wandheizgeräte-Kaskade
FM-CM
CC 8313
0
LAN1 LAN2
1
7
3
4
0

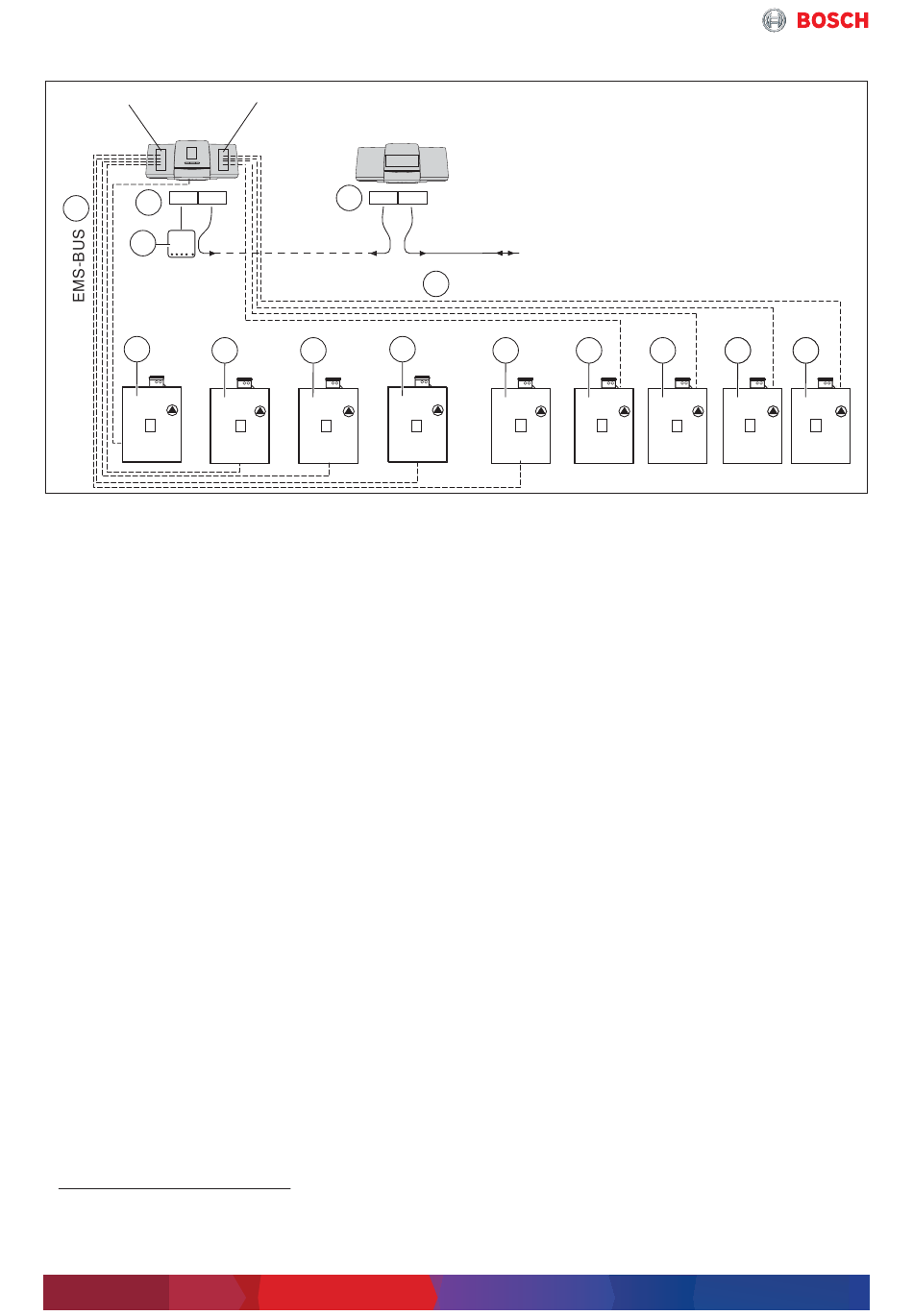

Bild 68 Kombinationsbeispiel der Regelgeräte des Systems CC 8000 für eine 9-Wandheizgeräte-Kaskade mit Zuordnung
des Heizkessels sowie der Adressen im CBC-BUS-Verbund
[1]
CC 8313 mit Adresse 0 (Master-Regelgerät)
1)
[2]
CC 8310
Adresse 9 ... max. 15 (Slave-Regelge-
rät)
[3]
Router (Anschluss immer an LAN1 des Master-
Regelgeräts)
[4]
Wandheizgerät 1 (Adresse 0, Anschluss an die
EMS-Anschlussklemme am BCT831)
[5]
Wandheizgeräte mit Adressen 1 ... 4 (Anschluss
an Kaskadenmodul FM-CM links)
[6]
Wandheizgeräte mit Adressen 5 ... 8 (Anschluss
an Kaskadenmodul FM-CM rechts)
[7]
Brenneransteuerung über EMS-BUS
Adresse 0 (Master)
CC 8313
• Regelgerät für Kaskadenregelung mit
2 × Kaskadenmodul FM-CM (für bis zu 9 Wandheizge-
räte) mit Außentemperaturfühler
• Ansteuerung des ersten Wandheizgeräts mit der Ad-
resse 0
• Heizkreisfunktion (1 Heizkreis mit Stellglied) bei
Warmwasserbereitung (Speichersystem) über Lade-
pumpe
• 2 freie Steckplätze für Module zur Funktionserweite-
rung
Adresse 1 ... 4
• Wandheizgeräte mit den Adressen 1 ... 4 (Anschluss
an Kaskadenmodul FM-CM links)
Adresse 5 ... 8
• Wandheizgeräte mit den Adressen 5 ... 8 (Anschluss
an Kaskadenmodul FM-CM rechts)
Adresse 9 ... 15 (Auswahl und Zuordnung beliebig)
CC 8310 (Regelgerät in Vorbereitung)
• Erweiterungs-Regelgerät
1) Regelgerät CC 8310 ist in Vorbereitung, alternativ kann als
Unterstation auch ein Regelgerät CC 8313 oder CC 8311
eingesetzt werden.
76
FM-CM
CC 8310
9...15
2
LAN1
CBC-BUS
EMS-BUS
5
5
1
2
LAN2
CBC-BUS
7
5
5
4
3
Modulares Regelsystem – 6720884718 (2019/05)
6
6
6 6
5
6
7
6 6
8
