Regelgerät CC 8313 für Bosch-Heizkessel
CC 8313 in Grundausstattung: Ansteuerung eines EMS-Wandgerätes, hydraulische Weiche, Heizkreisregelung (1
Heizkreis ohne Stellglied (HK0)) sowie Warmwasserbereitung über 3-Wege-Umschaltventil
PW2

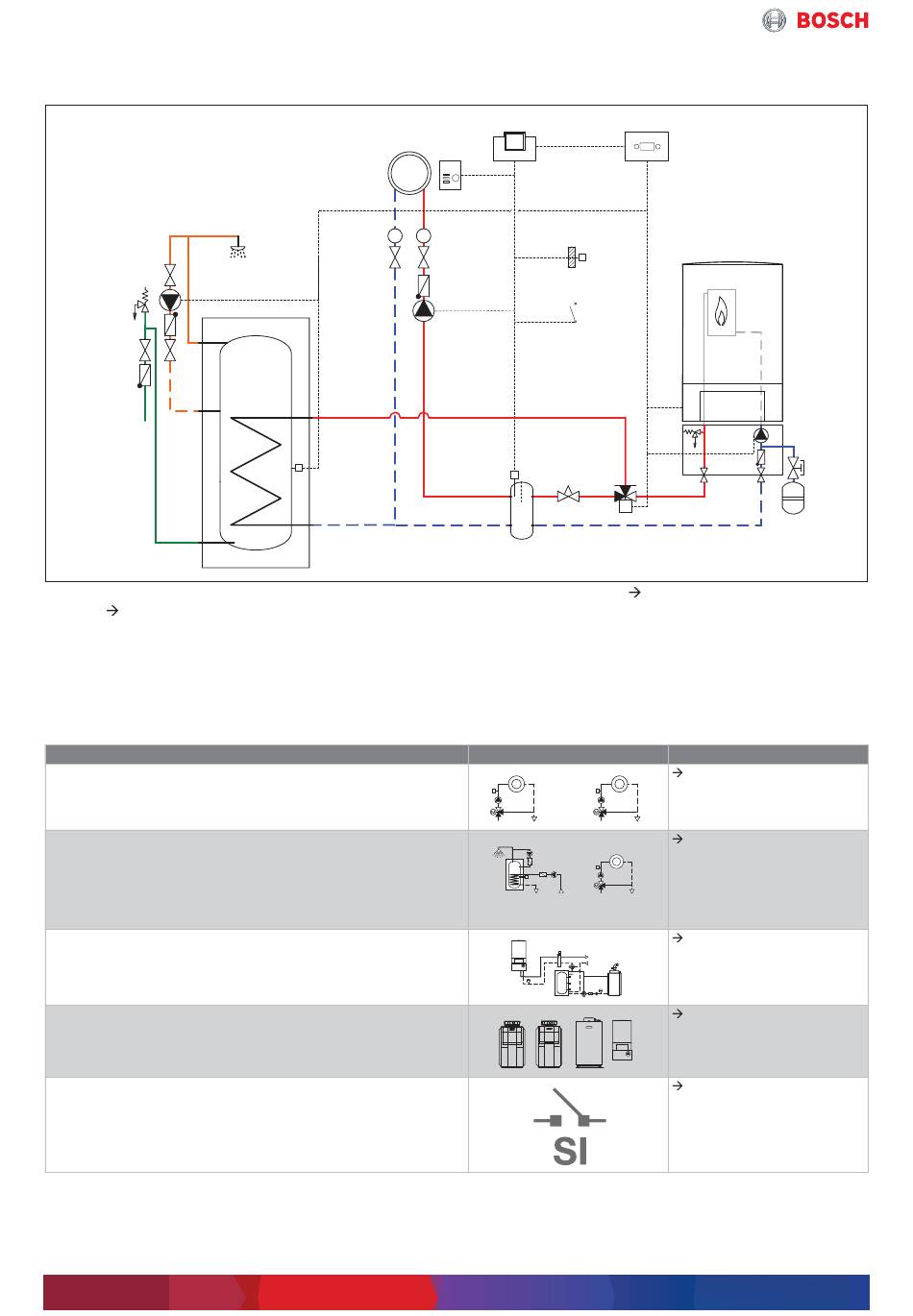

Bild 21 Anlagenbeispiel CC 8313; alternativ: Warmwasserbereitung über Ladepumpe
Kapitel 5.5, Seite 32)
1)
Regelgerät CC 8313
2)
Fernbedienung
3)
Regler im Wandheizgerät
5.2 Funktionserweiterungen für Regelgerät CC 8313
Zusätzliche Funktionsmodule für CC 8313
1)
Module
Funktionsmodul FM-MM
• 2 HK mit Stellglied (Mischer)
Funktionsmodul FM-MW
• 1 HK mit Stellglied (Mischer)
• 1 TWE, nur nutzbar bei Warmwasser 1 geregelt über CC 8000 La-
depumpe; nicht nutzbar bei Warmwasser 1 über 3-Wege-Ventil
• Falls erforderlich, für ein zweites TWE (Speichersystem)
Funktionsmodul FM-AM
• Alternativer Wärmeerzeuger und/oder Pufferspeicher
Funktionsmodul FM-CM
• Strategiemodul für 4 Wärmeerzeuger mit Regelgerät EMS (EMS-
Wärmeerzeuger) und mit CC 8000 bis zu 16 Kesseln
Funktionsmodul FM-SI
• Einbindung von bis zu 5 externen Sicherheitseinrichtungen wie
Druckbegrenzer oder Neutralisationsüberwachung
1) 4 freie Steckplätze im Regelgerät CC 8313
2) FM-SI nur einsetzbar bei Kesselmontage des Regelgeräts CC 8000, nicht bei Anschluss des Kessels über EMS-BUS
Tab. 4 Funktionserweiterung des Regelgeräts CC 8313 durch zusätzliche Module
22
T T
TW1
2)
1)
EMS
0
2)
FA
ES
PK
FZ
VW1
Zur Ausführung eines Heizkreises mit Stellglied ist ein
Modul FM-MM oder FM-MW erforderlich.
Modulares Regelsystem – 6720884718 (2019/05)
3)
PC0
M
Bild 20, Seite 20 (Legende
Kapitel 7.2, Seite 46
Kapitel 7.3, Seite 53
Kapitel 7.4, Seite 58
Kapitel 7.5, Seite 70
Kapitel 7.6, Seite 79
