CBC-BUS für den Datenaustausch
3.2.2

Bodenstehende 1-Kessel-Anlage mit digitalem Feuerungsautomaten SAFe

1
SAFe-BUS

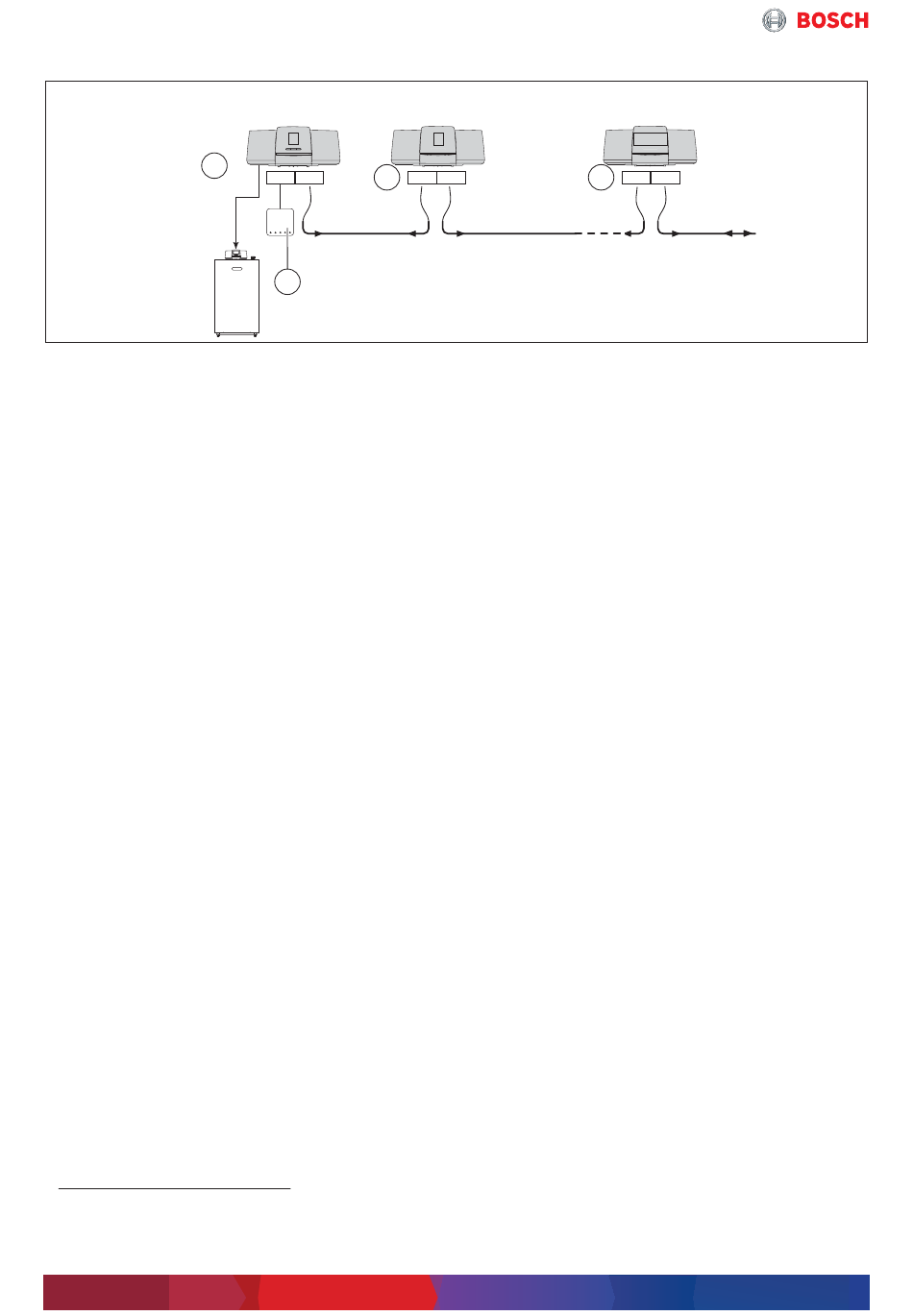

Bild 7 Kombinationsbeispiel der Regelgeräte des Systems CC 8000 für eine bodenstehende 1-Kessel-Anlage mit digitalem
Feuerungsautomaten SAFe mit Zuordnung des Heizkessels sowie der Adressen im CBC-BUS-Verbund
[1] Heizkessel mit Feuerungsautomaten SAFe (z. B.
Condens 7000 F GC7000F 75 ... 300 oder Logano
plus GB402), direkte Brenneransteuerung über
SAFe-BUS (Anschluss an ZM5313), CC 8313 Adres-
se 0 (Master-Regelgerät)
1)
[2] CC 8310 Adresse 1 (Slave-Regelgerät)
[3] CC 8310 Adresse 2 ... max. 15 (Slave-Regelgerät)
[4] Router (Anschluss immer an LAN1 des Master-Re-
gelgeräts)
Adresse 0 (Master)
CC 8313
• Kessel-Regelgerät mit Außentemperaturfühler mit
Heizkreisfunktion (1 Heizkreis mit Stellglied oder al-
ternativ Kesselkreis mit Stellglied) sowie mit Warm-
wasserbereitung (über Ladepumpe)
• 4 freie Steckplätze für Module zur Funktionserweite-
rung
Adresse 1 ... 15 (Auswahl und Zuordnung beliebig)
CC 8310
• Funktionserweiterung als Unterstation mit Zubringer-
pumpe (Ansteuerung über FM-MM oder FM-MW oder
Master-Regelgerät)
• 4 freie Steckplätze für Module zur Funktionserweite-
rung
1) Regelgerät CC 8310 ist in Vorbereitung, alternativ kann als
Unterstation auch ein Regelgerät CC 8313 oder CC 8311
eingesetzt werden.
12
CC 8313 CC 8310
0
2
LAN1 LAN2 LAN1 LAN2
CBC-BUS
4
1
3
CBC-BUS
Modulares Regelsystem – 6720884718 (2019/05)
CC 8310
2...15
LAN1 LAN2
CBC-BUS
