Bodenstehende Heizkessel Mit Fremdbrenner, 2 Heizkreisen Und Einem Warmwasserspeicher - Bosch CC 8000 Planungsunterlage

10.7

2 bodenstehende Heizkessel mit Fremdbrenner, 2 Heizkreisen und einem Warmwasserspeicher

PZ
FB
W ...-5 P 1 B

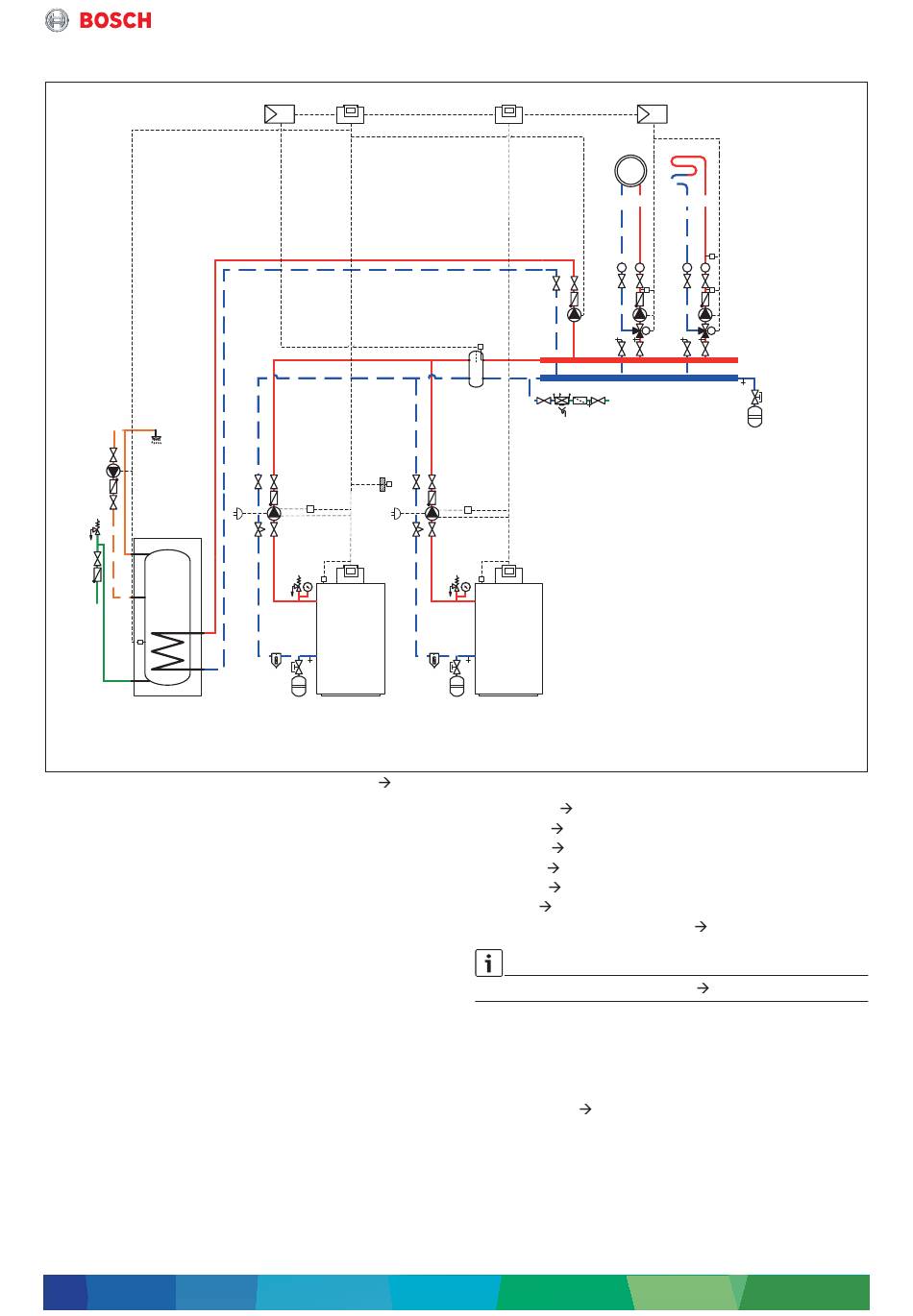

Bild 83 Anlagenbeispiel (Abkürzungsverzeichnis
Position des Moduls:
1 Am Wärmeerzeuger
6 In dem Regelgerät CC 8311
Geregelte Anlagenkomponenten
• 2 Heizkreise mit Stellglied
• Warmwasserbereitung über Speicherladepumpe
Regelungstechnische Ausstattung
• 2 × Regelgerät CC 8311, Adresse 0 = Master-Regelge-
rät mit Funktionsmodul FM-CM, Adresse 1 = Folgere-
gelgerät bzw. Folgekessel
• Funktionsmodul FM-CM, installiert in CC 8311, Adres-
se 0, Empfehlung: Steckplatz 4
• Funktionsmodul FM-MM, Steckplatz 1
Funktionsbeschreibung
Die Regelungsstrategie übernimmt das Funktionsmodul
FM-CM. Die Heizkreise HK1 und HK2 werden mit dem
Funktionsmodul FM-MM angesteuert. Die Warmwasser-
bereitung wird mit CC 8311 (Grundausstattung) ange-
steuert.
Modulares Regelsystem – 6720884718 (2019/05)
FM-CM CC 8311
1
6
FA
PK
R
PK Mod
FK
UC8000F 50-115/
145-640/ 800-1200
Tabelle 29, Seite 88)
CC 8311
1
PS
FVS
PK
R
PK Mod
FK
UC8000F 50-115/
145-640/ 800-1200
• CC 8311 Kapitel 6, Seite 34
• FM-MM Kapitel 7.2, Seite 46
• FM-MW Kapitel 7.3, Seite 53
• FM-AM Kapitel 7.4, Seite 58
• FM-CM Kapitel 7.5, Seite 70
• FM-SI Kapitel 7.6, Seite 79
• Konnektivität/Schnittstellen
Installationshinweise beachten
Spezielle Planungshinweise
Die Kesselkreispumpen können über ein 0 ... 10-V-Signal
modulierend angesteuert werden. Der Start/Stopp-Be-
fehl erfolgt potenzialfrei über ein Koppelrelais. Weitere
Informationen Seite 43.
Anlagenbeispiele
FM-MM
6
HK1 HK2
TWH
T T T T
1FV 2FV
1PH
2PH
M 1SH M 2SH
6 720 876 893-01.3T
Kapitel 8, Seite 82
Kapitel 11, Seite 100
93
