Funktionsmodule
7.4
Funktionsmodul FM-AM für die Einbindung eines alternativen Wärmeerzeugers
7.4.1
Kurzbeschreibung Funktionsmodul FM-AM
Anwendungsmöglichkeiten
Das Funktionsmodul FM-AM erlaubt die Einbindung ei-
nes alternativen Wärmeerzeugers und/oder eines Puffer-
speichers in das Wärmeerzeugermanagement. Das
Funktionsmodul ist einsetzbar in die Regelgeräte
CC 8311 und 8313. Alternative Wärmeerzeuger sind da-
durch gekennzeichnet, dass sie Energie aus der Umwelt
für die Beheizung von Gebäuden nutzbar machen und
mit Brennstoffen wie Holz, Hackgüter oder Pellets betrie-
ben werden bzw. nicht ausschließlich zur Erzeugung von
Wärme dienen. Der alternative Wärmeerzeuger ist immer
Führungskessel, bekommt zuerst die Chance, die Anfor-
derung der Heizungsanlage zu bedienen. Öl-/Gas-Kessel
werden als Folgekessel behandelt, erst bei Bedarf zuge-
schaltet. Alternative Wärmeerzeuger unterscheiden sich
grundlegend im Aufbau und der Funktion von den be-
kannten Öl-/Gas-Kesseln. Dementsprechend flexibel
sind die Einstellmöglichkeiten des Funktionsmodul
FM-AM. Die Einbindung der alternativen Wärmeerzeuger
erfolgt in der Regel über einen Pufferspeicher. Alternati-
ver Wärmeerzeuger und Öl-/Gas-Kessel werden in Ab-
hängigkeit der Temperatur im Pufferspeicher bedarfs-
abhängig ein- oder ausgeschaltet. Die gemessene Tem-
peratur an den verschiedenen Messstellen im Pufferspei-
cher bestimmt das Kesselmanagement. Das Funktions-
modul FM-AM bietet verschiedene Einstellmöglichkeiten
für die Einbindung des Pufferspeichers und damit des al-
ternativen Wärmeerzeugers. Darüber hinaus kann das
Funktionsmodul FM-AM auch in solchen Heizungsanla-
gen eingesetzt werden, in denen kein alternativer Wär-
meerzeuger vorhanden ist, aber ein Pufferspeicher
Wärme für die Heizungsanlage bereitstellt oder in autar-
ken Heizungsanlagen, in denen kein Öl-/Gas-Kessel ins-
talliert ist.
Wird das Funktionsmodul FM-AM in Verbindung mit ei-
nem Bosch BHKW CHP CE ... NA eingesetzt, ergeben sich
besondere Vorteile durch die direkte BUS-Kommunikati-
on mit der BHKW-Steuerung.
Durch Erweiterung des Regelgeräts mit dem Funktions-
modul FM-CM wird ein alternativer Wärmeerzeuger in
das Wärmeerzeugermanagement der Mehrkesselanlage
integriert. Das Regelgerät erkennt das Funktionsmodul
automatisch und zeigt alle einstellbaren Parameter im
Servicemenü der Bedieneinheit an.
Lieferumfang
• Funktionsmodul FM-AM
– 2 Temperaturfühler 6 mm
– 2 Temperaturfühler 9 mm
58

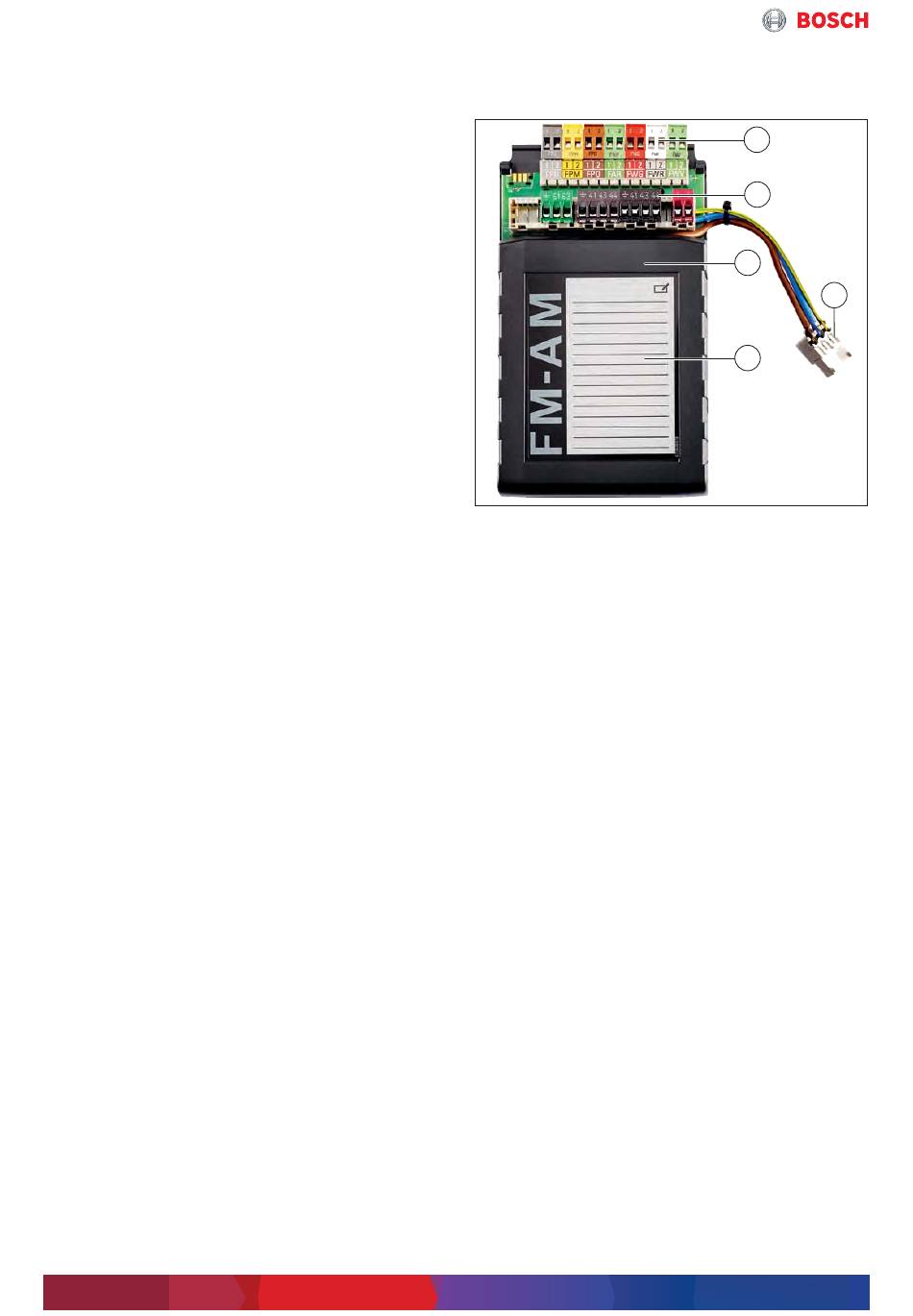

Bild 50 Funktionsmodul FM-AM
[1]
Modulsteckleiste für Kleinspannung (Anschlussste-
cker für Temperaturfühler, Fernbedienungen und
externe Kontakte)
[2]
Modulsteckleiste für Steuerspannung (Anschluss-
stecker zur Netzversorgung 230 V AC für weitere
Module, Stellglieder und Umwälzpumpen)
[3]
Modulgehäuse
[4]
Anschlusskabel zur Netzversorgung 230 V AC
[5]
Aufkleber mit Platz für Notizen
Modulares Regelsystem – 6720884718 (2019/05)
1
2
3
4
5
0010009027-001
