Regelgerät CC 8311 für bodenstehende Heizkessel mit Fremdbrenner
6
Regelgerät CC 8311 für bodenstehende Heizkessel mit Fremdbrenner
6.1
Beschreibung Regelgerät CC 8311
6.1.1
Regelgerät CC 8311 für Heizkessel mit Fremd-
brenner
4
3
2
1

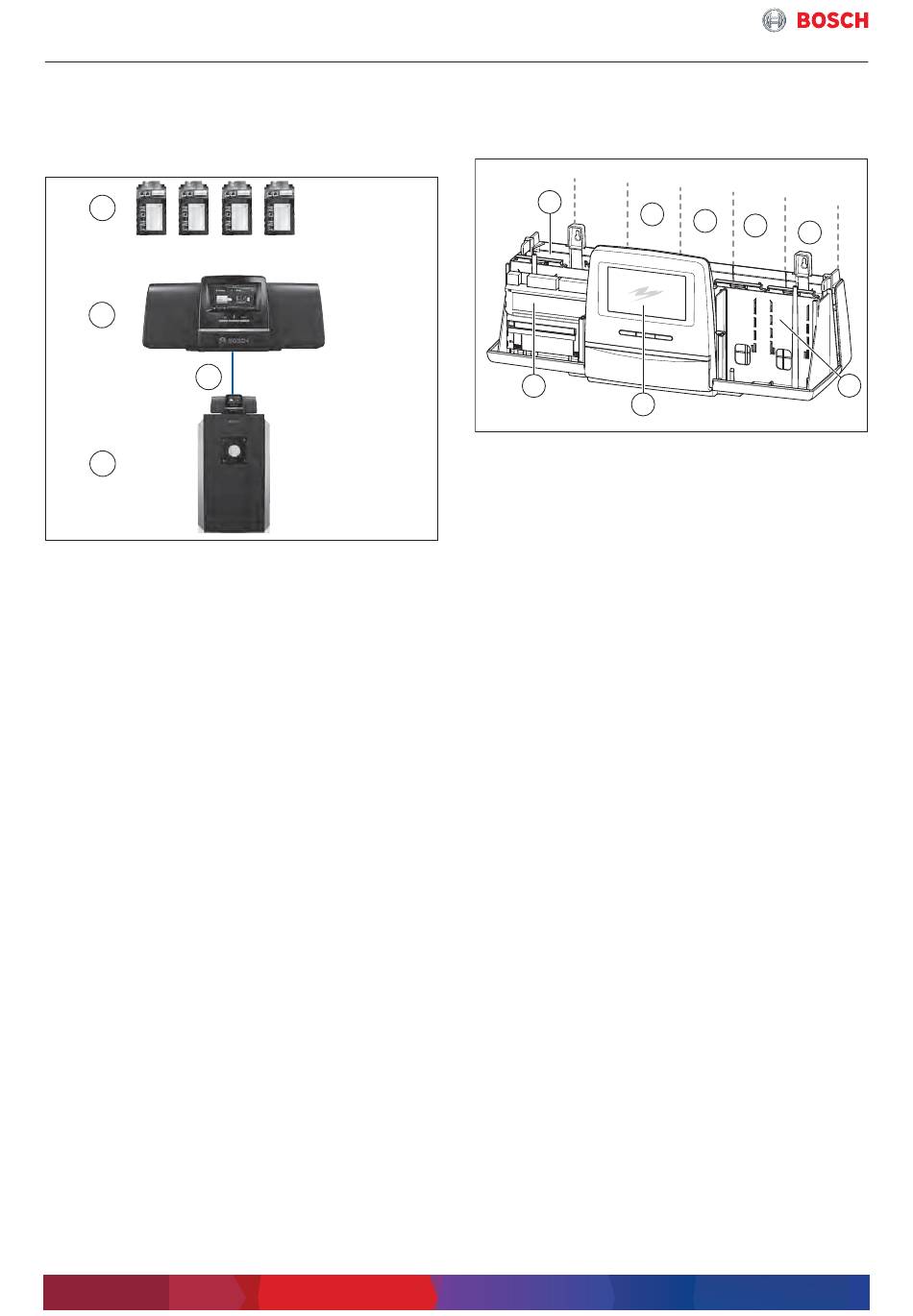

Bild 29 Regelgerät CC 8311 für Heizkessel mit Fremd-
brenner
[1]
Heizkessel
[2]
Verbindung CC 8311 mit Brenner über Brennerka-
bel, 7-polig Stufe 1, 4-polig Stufe 2
[3]
Regelgerät CC 8311
[4]
Funktionsmodule für die Realisierung der Regel-
funktionen
Heizkessel mit Fremdbrenner (z. B. Uni Condens 8000 F
UC8000F 145 ... 640):
• Brenneransteuerung über standardisierte 7-polige
Brennerschnittstelle
• Temperaturfühler und Sicherheitseinrichtungen (Kes-
seltemperaturfühler, Sicherheitstemperaturbegren-
zer) werden mit dem Regelgerät mitgeliefert.
• Weitere Sicherheitseinrichtungen (z. B. Druckbegren-
zer oder ein zweiter Sicherheitstemperaturbegrenzer)
können zusätzlich an das Regelgerät angeschlossen
werden.
• Montage des Regelgeräts auf dem Heizkessel
34
6.1.2
Anwendungsmöglichkeiten
2
1
Bild 30 Übersicht Steckplätze
[1]
Steckplatz A (Zentralmodul)
[2]
Steckplatz B (Netzmodul)
[3]
Steckplatz 1
[4]
Steckplatz 2
0010019023-001
[5]
Steckplatz 3
[6]
Steckplatz 4
[7]
Steckplatz C
[8]
Bedieneinheit
Das digitale Regelgerät CC 8311 kann einen bodenste-
henden Öl-/Gas-Heizkessel mit 1-stufigem, 2-stufigem
oder modulierendem Brenner ansteuern. Auch der Be-
trieb von 2-Stoff-Brennern wird unterstützt. Die Brenner-
freigabe erfolgt über ein 7- bzw. 4-poliges Brennerkabel
oder alternativ über 0 ... 10 V.
Die Grundausstattung enthält bereits die Funktionen
Warmwasserbereitung (Speichersystem) und wahlweise
Heizkreisregelung (ein Heizkreis mit Stellglied) oder Kes-
selkreisregelung (Kesselkreispumpe und Kesselstell-
glied).
Zur optimalen Anpassung an die Heizungsanlage ist das
Regelgerät mit bis zu 4 Funktionsmodulen erweiterbar.
Mit dem Funktionsmodul FM-CM im Regelgerät CC 8311
(maximal 4 FM-CM einsetzbar) lassen sich Mehrkessel-
anlagen (maximal 16 Heizkessel pro Funktionsmodul) re-
geln. Die EMS-Öl/Gas-Wärmeerzeuger werden dabei
direkt an das Funktionsmodul angeschlossen. Die Heiz-
kessel mit Fremdbrenner bzw. mit Feuerungsautomat
SAFe benötigen jeweils ein Regelgerät CC 8311 bzw.
CC 8313. Mit dem Funktionsmodul FM-AM kann ein al-
ternativer Wärmeerzeuger (z. B. BHKW oder Biomasse-
Kessel) in das Regelsystem CC 8000 eingebunden wer-
den.
Reichen die freien Modulsteckplätze nicht aus, kann die
Regelung auch mit einem oder mehreren Erweiterungs-
Regelgeräten CC 8310 (in Vorbereitung) im CBC-BUS-
Verbund kombiniert werden.
3
4
8
Modulares Regelsystem – 6720884718 (2019/05)
5
6
7
0010005505-001
