CC 8313 in Grundausstattung: Ansteuerung eines EMS-Wandgerätes, hydraulische Weiche, Heizkreisregelung (1
Heizkreis ohne Stellglied (HK0)) sowie Warmwasserbereitung über Speicherladepumpe
PZ

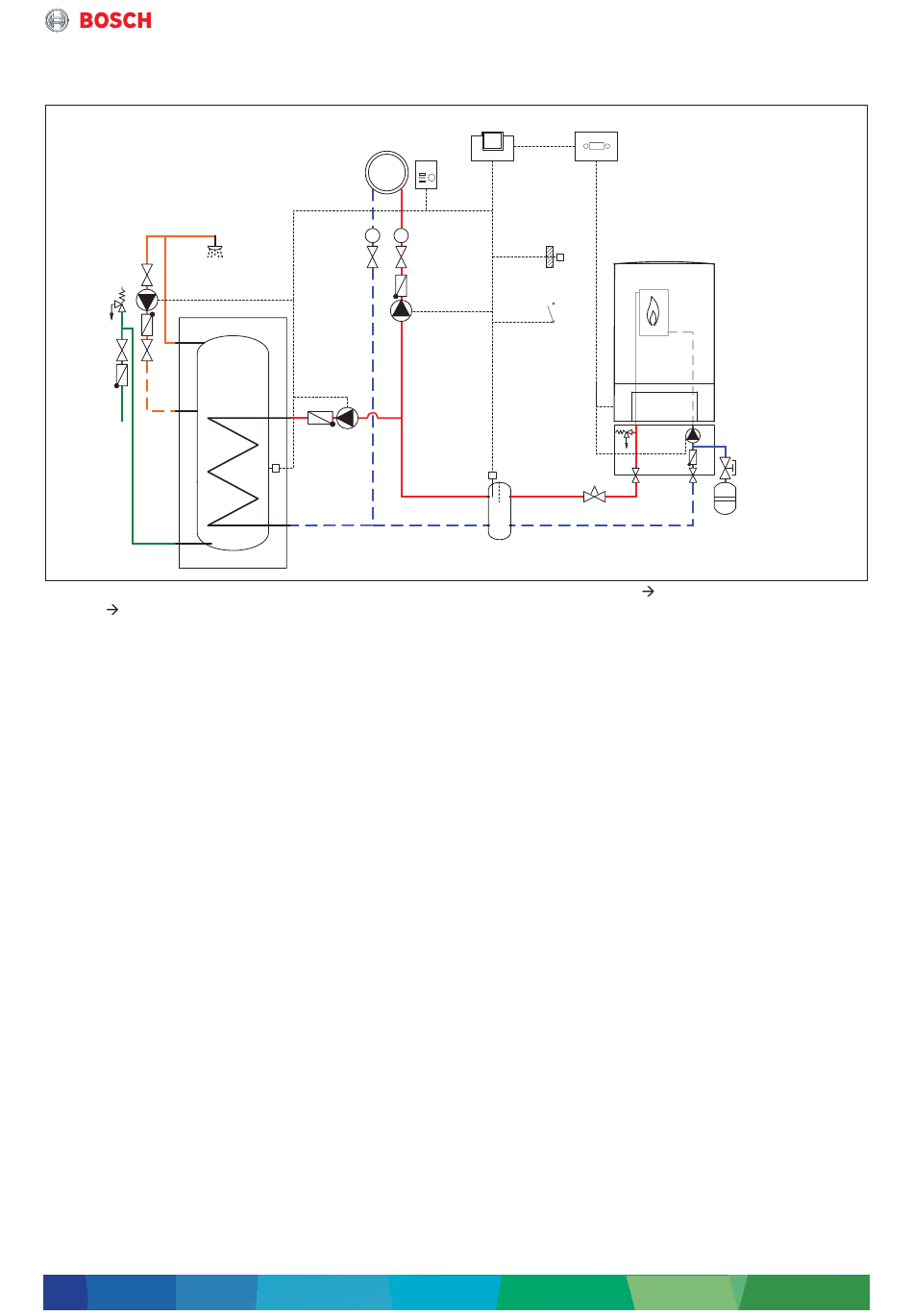

Bild 20 Anlagenbeispiel CC 8313; alternativ: Warmwasserbereitung über 3-Wege-Ventil
Kapitel 5.5, Seite 32)
1)
Regelgerät CC 8313
2)
Fernbedienung
3)
Regler im Wandheizgerät
Zur Ausführung eines Heizkreises mit Stellglied ist ein
Modul FM-MM oder FM-MW erforderlich.
