– Ansteuerung eines separaten Kesselkreis-Stell-
glieds
Bei Unterschreiten der Betriebsvorlauftemperatur
des Heizkessels wird das Kesselkreis-Stellglied (3-
Wege-Mischer) zugefahren (mögliche Hydrauliken
Bild 85, Seite 95). Diese Einstellung ist bei der
Wärmeversorgung fremdgeregelter Heizkreise oder
bei Heizkreisen ohne Stellglied zu empfehlen.
– Entsprechende Funktion einer Fremdregelung
Bedingung: Im „Brenner-EIN-Betrieb" muss eine Be-
triebsvorlauftemperatur von 50 °C innerhalb von
10 Minuten erreicht und als Mindesttemperatur,
z. B. durch Volumenstrombegrenzung, gehalten
werden.
• Niedertemperatur-Heizkessel mit Sockeltemperatur
Das Funktionsprinzip entspricht dem Kesseltyp
„Ecostream-Heizkessel". Die Betriebsvorlauftempera-
tur liegt jedoch höher und der werkseitig voreinge-
stellte Mindestsollwert für die Kesselvorlauftem-
peratur wird grundsätzlich bei Lastanforderung (Heiz-
betrieb) aktiv. Für die Regelung der Betriebsvorlauf-
temperatur gibt es die gleichen Möglichkeiten wie
beim Ecostream-Heizkessel.
• Niedertemperatur-Heizkessel mit minimaler Rück-
lauftemperatur
Für diesen Kesseltyp wird eine werkseitig festgelegte
minimale Rücklauftemperatur des Niedertemperatur-
Heizkessels sichergestellt. Bei Unterschreiten dieser
minimalen Rücklauftemperatur (gemessen am Rück-
lauftemperaturfühler FR oder bei Mehrkesselanlagen
am Strategie-Rücklauftemperaturfühler FRS) wird der
Volumenstrom über Stellglieder automatisch verrin-
gert. Unterstützend zu dieser Regelfunktion werden
die Kesselkreispumpe, Heizkreispumpen und Spei-
cherladepumpen bei plötzlichem Auftreten großer
Lastzustände abgeschaltet.
Für die Regelung der minimalen Rücklauftemperatur
sind möglich:
– Überlagerte Ansteuerung der Heizkreis-Stellglie-
der
Unabhängig von der Wärmeanforderung der Heiz-
kreise werden bei Unterschreiten der minimalen
Rücklauftemperatur die Heizkreis-Stellglieder zuge-
fahren. Alle Heizkreise müssen für diese Einstellung
mit einem Heizkreis-Stellglied ausgestattet sein
und von der Regelung angesteuert werden.
– Ansteuerung eines separaten Kesselkreis-Stell-
glieds
Bei Unterschreiten der minimalen Rücklauftempe-
ratur des Heizkessels (Fühler FR) wird das Kessel-
kreis- Stellglied (3-Wege-Mischer) zugefahren
(mögliche Hydrauliken
Einstellung ist bei der Wärmeversorgung fremdge-
regelter Heizkreise oder bei Heizkreisen ohne Stell-
glied zu empfehlen.
• Brennwertkessel
Bei Auswahl dieses Kesseltyps sind keine Betriebsbe-
dingungen einzuhalten. Es sind keine Kesselschutz-
funktionen vorzusehen.
Modulares Regelsystem – 6720884718 (2019/05)
Regelgerät CC 8311 für bodenstehende Heizkessel mit Fremdbrenner
Bild 86, Seite 96). Diese
6.4.3
Brenneransteuerung
Das digitale Regelgerät CC 8311 kann 1-stufige, 2 × 1-
stufige, 2-stufige oder modulierende Brenner sowie 2-
Stoff-Brenner ansteuern. Die Brenneransteuerung er-
folgt dynamisch innerhalb von festen Schaltschwellen
(Schaltdifferenzen), abhängig von der Abweichung zwi-
schen der Kesselvorlauf-Solltemperatur und der Kessel-
vorlauf-Isttemperatur (Regelabweichung).
BRI
BRII
BR I
4 8 9 10 11 12

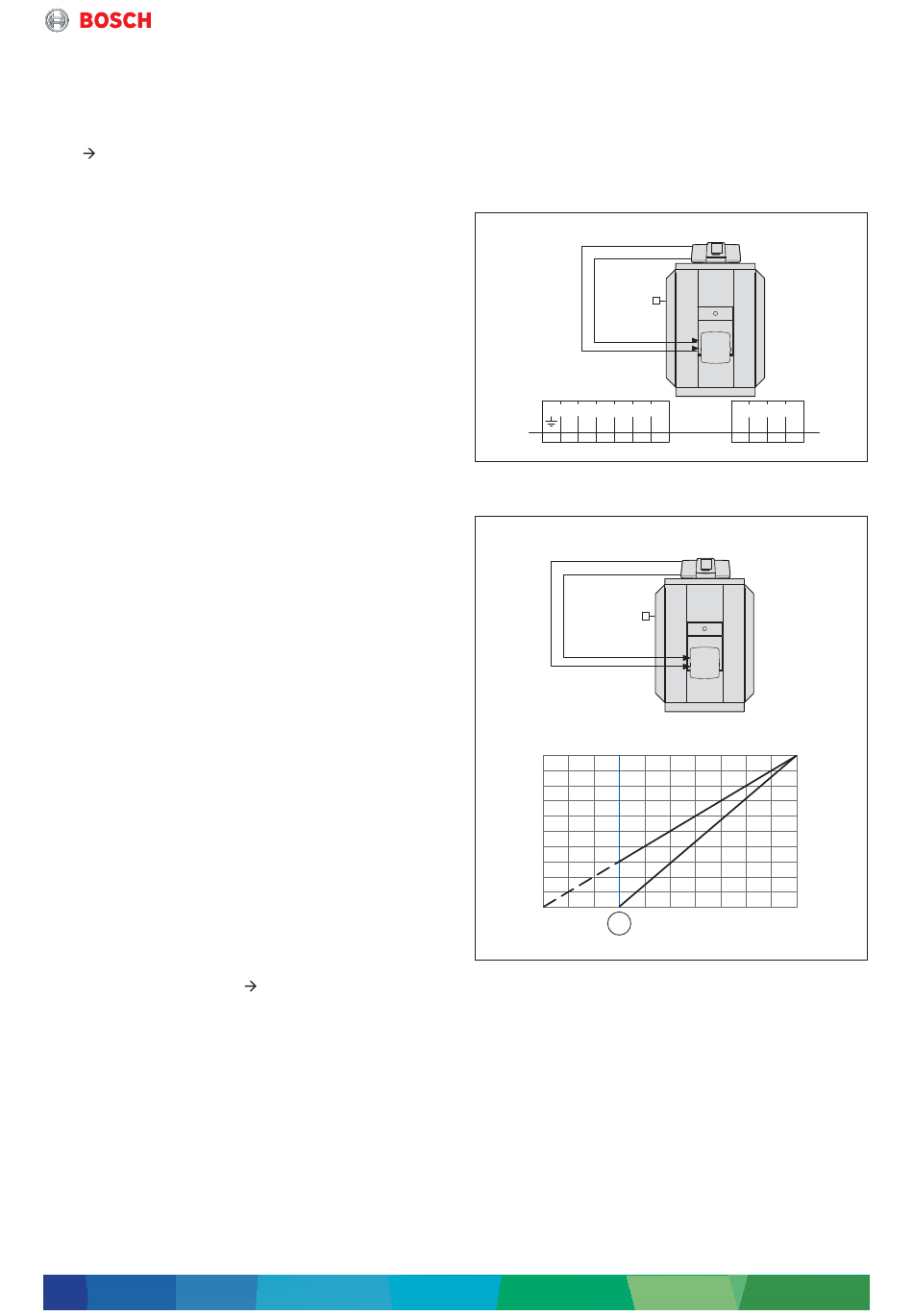

Bild 33 Brenneransteuerung über Brennerklemme BRI (7-
polig) und BRII (4-polig)
BR
BR Mod
(0...10 V/
4...20 mA)
BR Mod [V]
10
0
0
1
Bild 34 Brenneransteuerung für modulierende Brenner
über Brennerklemme BRI (7-polig) und Brenner-
klemme BR Mod (0 ... 10 V/4 ... 20 mA, 2-polig)
[1]
Minimale Leistung
a
Modulation 0 V/4 mA = 0 %
b
Modulation 0 V/4 mA = Kleinlast
Q
Brennerleistung
BR
CC 8311
0
BRII
36
37
38
39
0010019112-001
CC 8311
0
BR Mod [mA]
20
a
b
4
100
Q BR [%]
0010019113-001
39
