Regelgerät CC 8311 für bodenstehende Heizkessel mit Fremdbrenner
6.1.8
Elektronischer Sicherheitstemperaturbegren-
zer STB
Das Regelgerät CC 8311 besitzt einen elektronischen
Kesseltemperaturfühler (FK) in Doppelfühler-Ausfüh-
rung mit integrierter STB-Funktion. Dies ermöglicht (im
Vergleich zur bisherigen mechanischen Ausführung von
STB und TR mit Kapillarfühlern) eine geringe Tempera-
turspreizung zwischen STB und TR und somit sehr hohe
Vorlauftemperaturen nahe der STB-Abschaltgrenze.
Der Sicherheitstemperaturbegrenzer ist einstellbar
wahlweise auf 99 °C oder 110 °C mittels einer Brücke
auf dem Zentralmodul ZM5311. Die Grundeinstellung ist
99 °C.
6.1.10
CC 8311 in Grundausstattung: Ansteuerung eines bodenstehenden Heizkessels mit Fremdbrenner (z. B.
Uni Condens 8000 F UC8000F 145 ... 640 oder Uni Condens 8000 F UC8000F 800 ... 1200), Heizkreisrege-
lung (1 Heizkreis mit Stellglied (HK0)) sowie Warmwasserbereitung über Speicherladepumpe

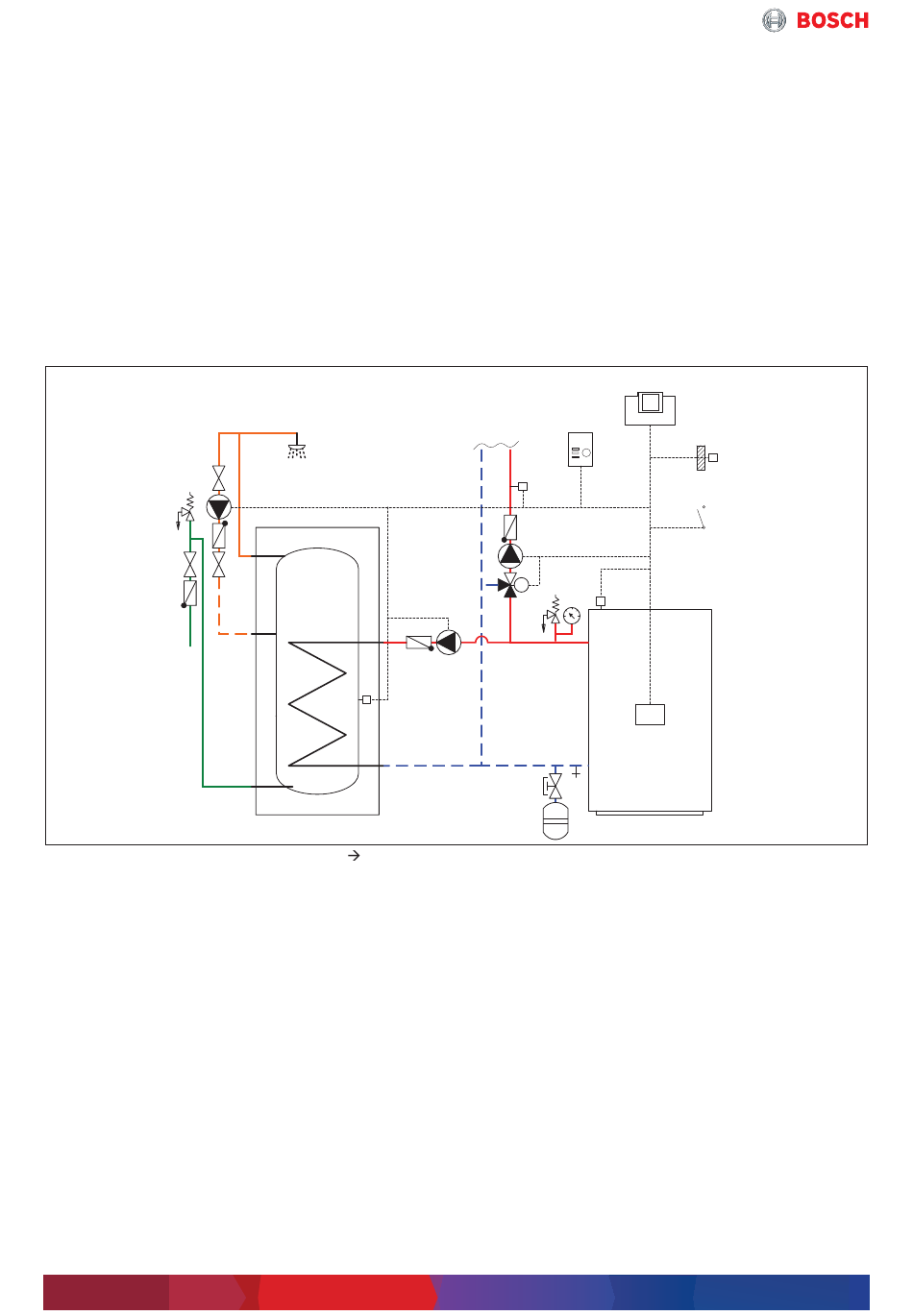

Bild 32 Anlagenbeispiel CC 8311 (Legende
1)
Regelgerät
2)
Fernbedienung
36
PZ
FB
Kapitel 6.5, Seite 44)
6.1.9
Lieferumfang
• Digitales Regelgerät CC 8311/Controllermodul
BCT831 mit integriertem 7"-Touchscreen und Zentral-
modul ZM5311
• Außentemperaturfühler FA
• Kesseltemperaturfühler FK mit STB-Funktion
• Zusatztemperaturfühler FZ z. B. für hydraulische Wei-
che oder als Rücklauftemperaturfühler bzw. als Heiz-
kreis-Vorlauftemperaturfühler
• Brennerkabel zweite Stufe (Kabel erste Stufe im Liefe-
rumfang des Kessels)
2)
FZ
PK
SR
FK
M
PS
Modulares Regelsystem – 6720884718 (2019/05)
1)
0
FA
ES
BR
0010009544-001
