7.5.8
Schaltplan für Kaskadenmodul FM-CM
BM591
1)
1
(EMS)
1
EMS1

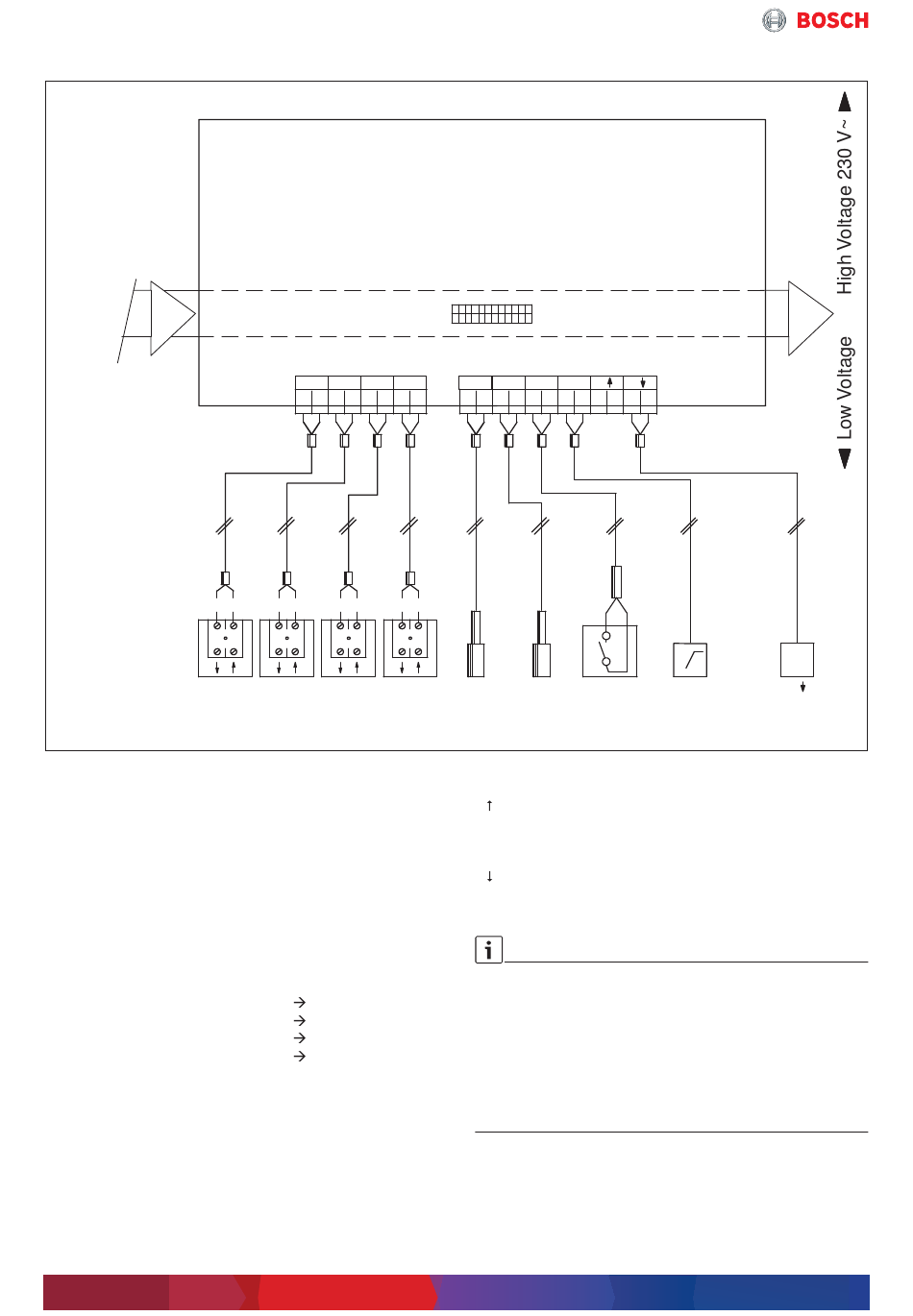

Bild 70 Schaltplan FM-CM
1)
Interner BUS im Regelgerät
2)
Ohne Funktion. Der Spannungseingang muss an
den Anschlussklemmen WA des Zentralmoduls
ZM531x im Master-Regelgerät angeschlossen
werden.
3)
Maximale Leitungslänge des BUS-Kabels 100 m,
Mindestquerschnitt 2 × 0,4 ... 0,75 mm
AS
Ausgang Sammelstörmeldung, max. Kontaktbe-
lastung 230 V/5 A, min. Kontaktbelastung
5 V DC/10 mA
EL
Eingang externe Lastbegrenzung, potenzialfrei-
er Kontakt anschließbar
EMS1
Wärmeerzeuger; Kessel 1 (
EMS2
Wärmeerzeuger; Kessel 2 (
EMS3
Wärmeerzeuger; Kessel 3 (
EMS4
Wärmeerzeuger; Kessel 4 (
FA
Außentemperaturfühler
FK
Kesseltemperaturfühler
FRS
System Rücklauftemperaturfühler
FVS
System Vorlauftemperaturfühler
PK
Kesselkreispumpe (Ansteuerung über 230 V).
Bei Anschluss an CC 8313 und 8311 kann die
Kesselkreispumpe modulierend über 0 ... 10 V
Signal vom Zentralmodul angesteuert werden.
78
EMS1
EMS2
EMS3
EMS4
1
2
1
2
1
2
1
3)
3)
3)
2
1
2
1
2
1
(EMS)
(EMS)
(EMS)
1
1
1
2
2
2
EMS2
EMS3
EMS4
2
Infokasten)
Infokasten)
Infokasten)
Infokasten)
FVS
FRS
ZW
EL
2
1
2
1
2
1
2
1
2
3)
2
3
2
1
FVS
FRS
SR
Stellglied Rücklauftemperatur (Heizkreis 1...3)
U
Eingang - ohne Funktion. Der Spannungsein-
gang muss an den Anschlussklemmen WA des
Zentralmoduls ZM531x im Masterregelgerät an-
geschlossen werden.
U
Ausgang 0 ... 10 V, parametrierbar
ZW
Externe Folgeumkehr, potenzialfreier Kontakt
anschließbar
Bei Kombination mit dem Regelgerät CC 8313 muss der
erste EMS-Kessel (Kessel 0) am EMS-Anschluss des Con-
trollermodul BCT831 des Grundregelgeräts angeschlos-
sen werden (nicht am Kaskadenmodul FM-CM). Der
zweite Kessel wird am Kaskadenmodul FM-CM an der An-
schlussklemme EMS1 (Kessel 1), der dritte Kessel der
Anschlussklemme EMS2 usw. angeschlossen. Bei einer
Störung wird eine Störungsanzeige „Kommunikations-
störung Kessel 0" generiert.
Modulares Regelsystem – 6720884718 (2019/05)
