CBC-BUS für den Datenaustausch
3.1.2
CBC-BUS-Leitung
Für die Verlegung der CBC-BUS-Leitung sind grundlegen-
de Anforderungen zu beachten:
• Die Anordnung der Regelgeräte (BUS-Teilnehmer) ist
in Reihe oder sternförmig möglich.
• Die maximale Leitungslänge zwischen zwei BUS-Teil-
nehmern darf 100 Meter nicht überschreiten. Durch
den Einsatz eines Repeaters oder Netzwerk-Switchs
1

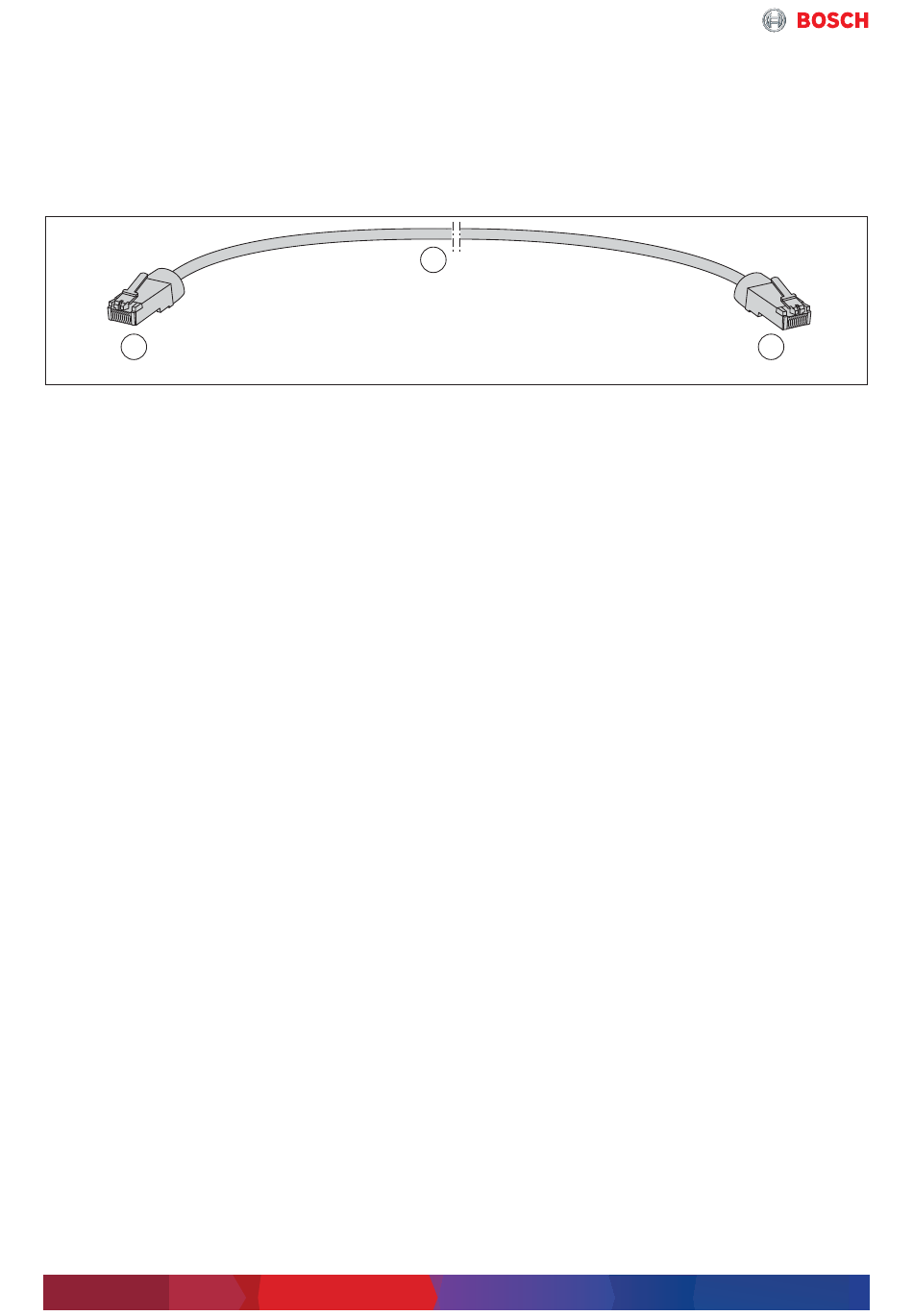

Bild 5
CBC-BUS-Verbindung zwischen den Regelgeräten des Systems CC 8000
[1]
RJ45-Stecker
[2]
LAN-Kabel (nicht gekreuztes Standard-Netzwerkka-
bel, Cat. 6 empfohlen)
Zulässige Kabellänge: maximal 100 Meter zwischen
2 Regelgeräten. Durch Einsatz von Repeatern/Netz-
werk-Switches sind größere Längen realisierbar.
10
kann die maximale Leitungslänge verdoppelt werden.
Es können auch mehrere Switches zur weiteren Erhö-
hung der Leitungslänge eingesetzt werden.
• Als BUS-Leitung wird ein Standard-Netzwerkkabel mit
RJ45-Steckern verwendet (Cat. 6 empfohlen).
• Spezielle Empfehlungen zur Überbrückung größerer
Distanzen stehen auf Anfrage zur Verfügung.
2
Modulares Regelsystem – 6720884718 (2019/05)
