Regelgerät CC 8313 für Bosch-Heizkessel
5.1.9

Anlagenbeispiele CC 8313 in Grundausstattung

Mit den am Zentralmodul angeschlossenen Komponen-
ten (Pumpe PK, Stellglied SR und Zusatzfühler FZ) kann
entweder ein gemischter Heizkreis HK0 oder ein Kessel-
kreis realisiert werden. Wird eine Komponente in einer
Funktion verwendet (z. B. für den Kesselkreis), so kön-
nen die anderen Komponenten nicht mehr für eine ande-
re Funktion verwendet werden (z. B. für Heizkreis HK0).
Beispiel: Wird an die Anschlussklemme SR ein Stellglied
im Kesselkreis angeschlossen, so kann kein ungemisch-
ter Heizkreis HK0 mit der Pumpe PK realisiert werden.

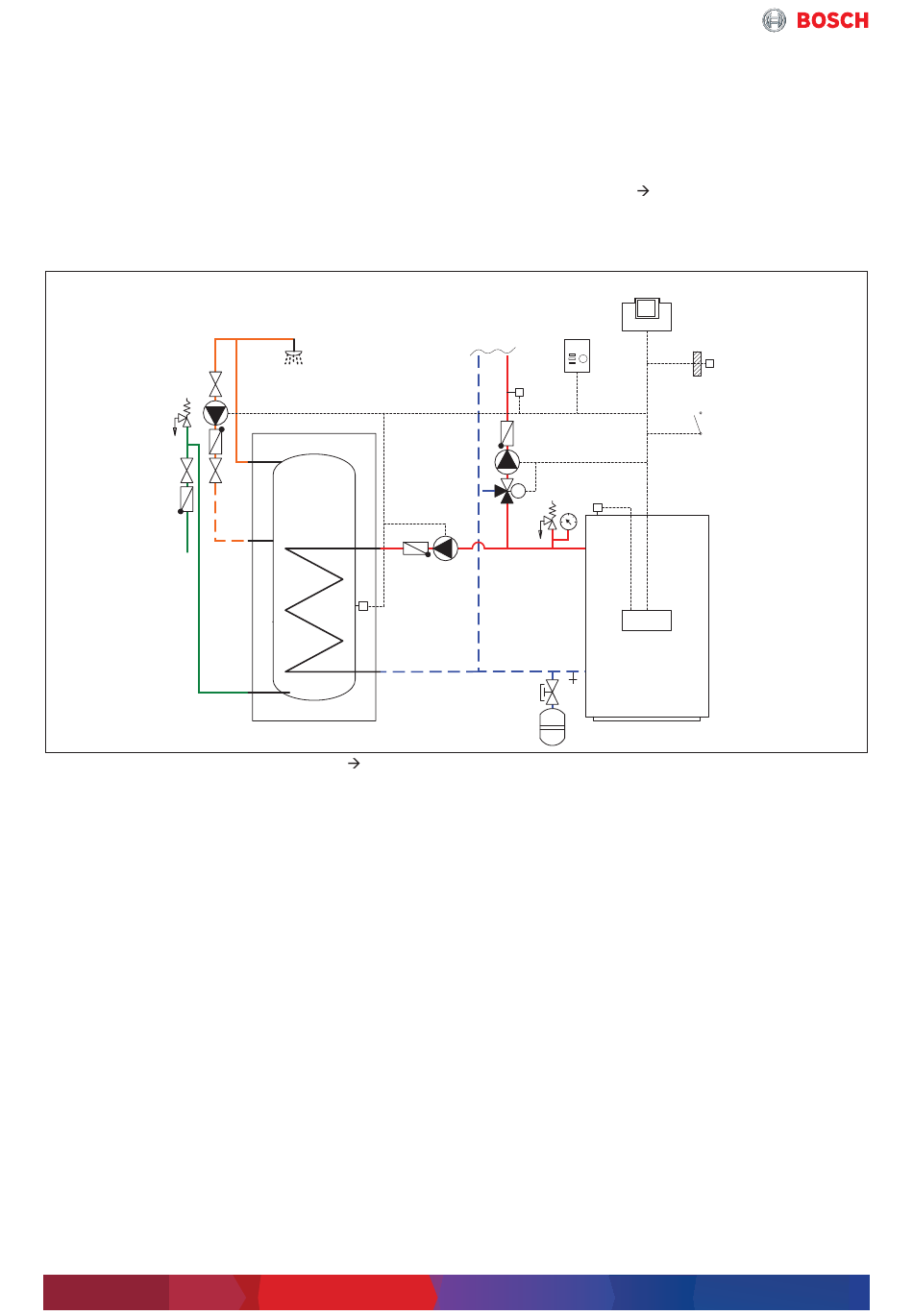

Bild 19 Anlagenbeispiel CC 8313 (Legende
1)
Regelgerät CC 8313
2)
Fernbedienung
20
PZ
FB
Kapitel 5.5, Seite 32)
Ausnahme: Bei Heizkesseln, die über EMS-BUS ange-
steuert werden (z. B. Condens 5000 W oder Olio Con-
dens 7000 F OC7000F 18 ... 49 mit MX15), können
Anlagen mit hydraulischer Weiche und einem ungemisch-
ten Heizkreis HK0 realisiert werden. Der Zusatztempera-
turfühler FZ befindet sich in diesem Fall in der
hydraulischen Weiche (
2)
FZ
PK
SR FK
M
PS
Modulares Regelsystem – 6720884718 (2019/05)
Bild 20 und Bild 21, Seite 21).
1)
0
FA
ES
SAFe
