7.4.6

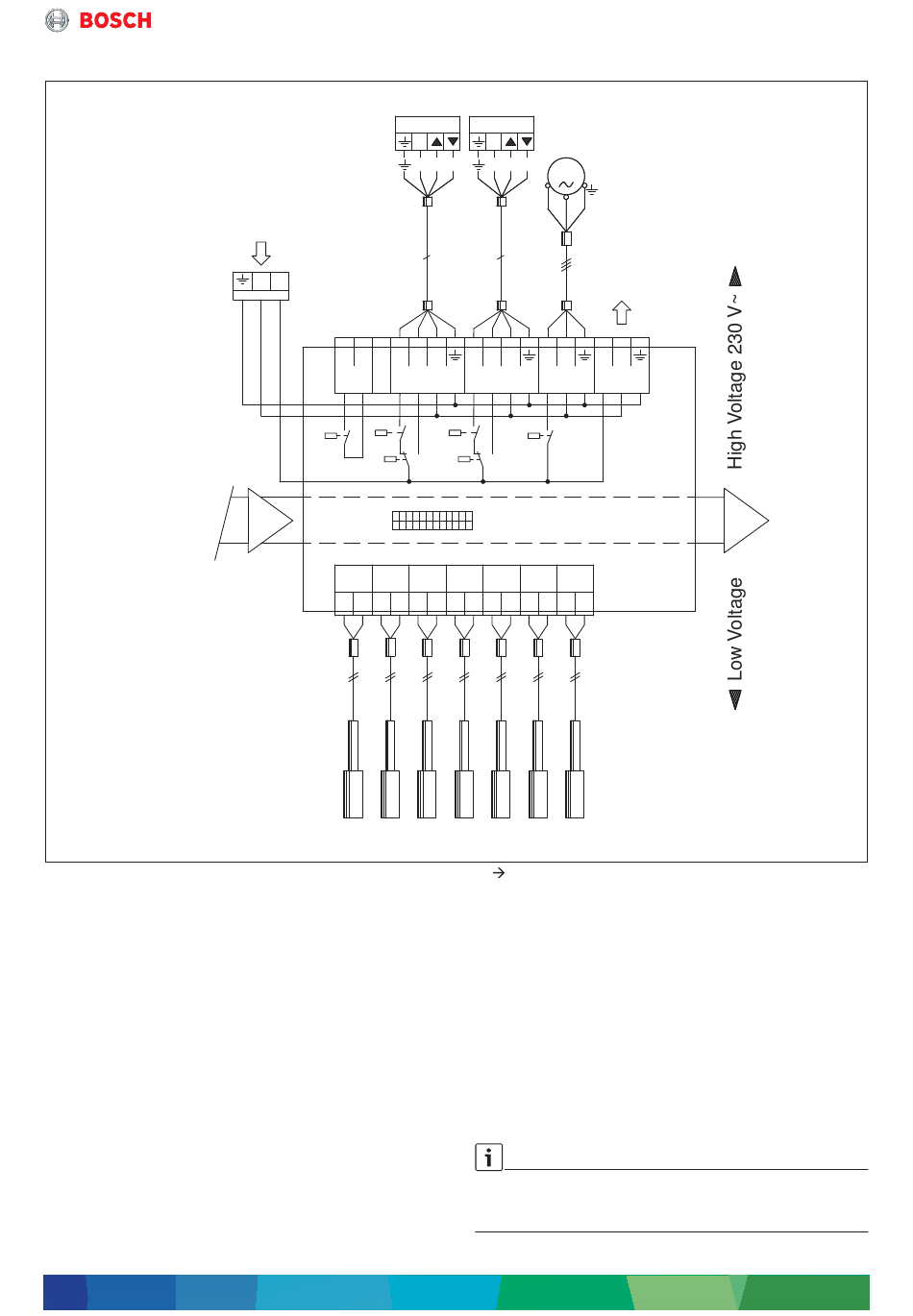

Schaltplan für Funktionsmodul FM-AM
BM591
Bild 60 Schaltplan für das Funktionsmodul FM-AM (Abkürzungen
BM591
Modul Verbindungsplatine interner BUS
FM-AM
Funktionsmodul
FAR
Temperaturfühler, Anlage Rücklauf
FPM
Temperaturfühler, Puffer Mitte
FPO
Temperaturfühler, Puffer oben
FPU
Temperaturfühler, Puffer unten
FWG
Temperaturfühler, PT 1000, Wärmeer-
zeuger Abgas
FWR
Temperaturfühler, Wärmeerzeuger
Rücklauf
FWV
Temperaturfühler, Wärmeerzeuger Vor-
lauf
PWE
Pumpe, alternativer Wärmeerzeuger
SWE
3-Wege-Umschaltventil, Wärmeerzeuger
SWR
Stellglied Wärmeerzeuger Rücklauf
WE ON
Ausgang für Einschaltsignal Automati-
scher Wärmeerzeuger (potenzialfrei),
alternativ Notkühlung bei manuellem
Wärmeerzeuger. Kontaktbelastung:
min. 5 VDC/10 mA, max. 230 VAC/5 A
Modulares Regelsystem – 6720884718 (2019/05)
SWE
N
41
43 44
1)
N L
4
1
44
43
SWE
WE ON
3)
FWV
FWR
FWG
2 1
2 1
2 1
FWV
FWR
FWG
SWR
PWE
N
41
43 44
M
L
N
4
4
41
44
43
41
63
61
L
SWR
PWE
FAR
FPO
FPM
FPU
2 1
2 1
2 1
2 1
FAR
FPO
FPM
FPU
Tabelle 29, Seite 88)
(wenn der WE-ON-Ausgang für Klein-
spannung verwendet wird, dürfen zuvor
keine 230 V mit diesem Ausgang ge-
schaltet werden).
Anschlussklemmen:
High-Voltage
Steuerspannung 230 V~1,5 mm
AWG 14, max. 5 A
Low-Voltage
Kleinspannung 0,4 ... 0,75 mm
AWG 18
1)
Netzversorgung vom Netzmodul oder
vom angrenzenden Modul
2)
Netzversorgung für weitere Module
3)
Interner BUS im Regelgerät
Für die Kombination mit einem Bosch BHKW ist neben
dem FM-AM eine Verbindung über Modbus RTU
(BCT831) erforderlich.
Funktionsmodule
2)
N
Netz
3)
FM-AM
0010007371-001
2
/
2
/
69
