7.5.5
5-Wandheizgeräte-Kaskade
EMS-BUS

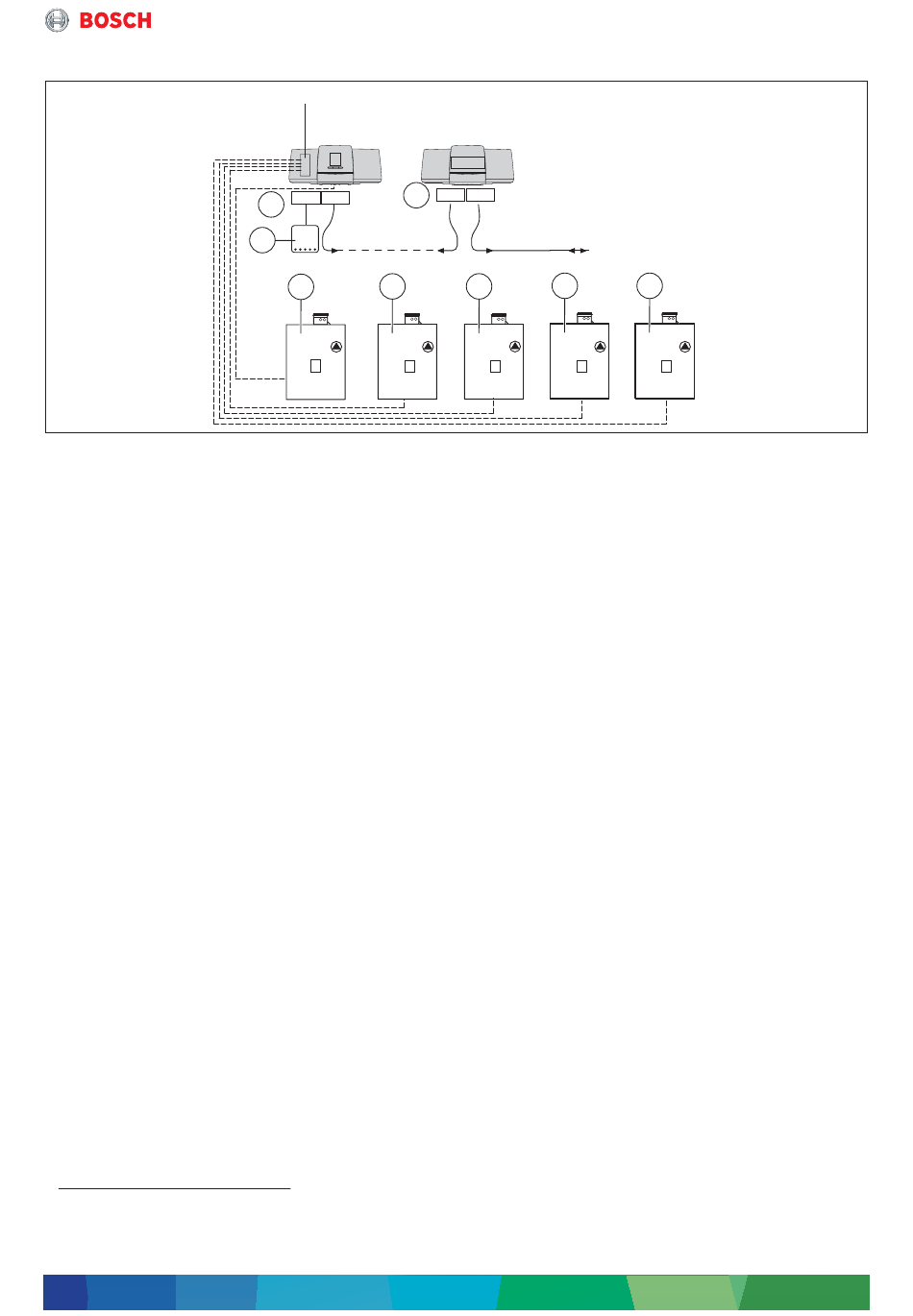

Bild 67 Kombinationsbeispiel der Regelgeräte des Systems CC 8000 für eine 5-Wandheizgeräte-Kaskade mit Zuordnung
des Heizkessels sowie der Adressen im CBC-BUS-Verbund
[1]
CC 8313 mit Adresse 0 (Master-Regelgerät), An-
schluss an Kessel Pos. [4]; Anschluss der Kessel
Pos. [5] an FM-CM
1)
[2]
CC 8310
Adresse 5 ... max. 15 (Slave-Regelge-
rät)
[3]
Router (Anschluss immer an LAN1 des Master-
Regelgeräts)
[4]
Wandheizgerät 1 (Adresse 0, Anschluss an die
EMS-Anschlussklemme am BCT831)
[5]
Wandheizgeräte mit Adressen 1 ... 4 (Anschluss
an Kaskadenmodul FM-CM, Anschlussklemmen
EMS1 ... 4)
Adresse 0 (Master)
CC 8313
• Regelgerät für Kaskadenregelung mit Kaskadenmodul
FM-CM (für bis zu 5 Wandheizgeräte) mit Außentem-
peraturfühler
• Ansteuerung des ersten Wandheizgeräts mit der Ad-
resse 0
• Heizkreisfunktion (1 Heizkreis mit Stellglied) bei
Warmwasserbereitung (Speichersystem) über Lade-
pumpe
• 3 freie Steckplätze für Module zur Funktionserweite-
rung
Adresse 1 ... 4
• Wandheizgeräte mit den Adressen 1 ... 4 (Anschluss
an Kaskadenmodul FM-CM)
Adresse 5 ... 15 (Auswahl und Zuordnung beliebig)
CC 8310 (Regelgerät in Vorbereitung)
• Erweiterungs-Regelgerät
1) Regelgerät CC 8310 ist in Vorbereitung, alternativ kann als
Unterstation auch ein Regelgerät CC 8313 oder CC 8311
eingesetzt werden.
Modulares Regelsystem – 6720884718 (2019/05)
FM-CM
CC 8313
0
2
LAN1 LAN2
1
3
CBC-BUS
4
5
0
1
CC 8310
5...15
LAN1
LAN2
CBC-BUS
5
5
2
3
Funktionsmodule
5
4
0010019153-001
75
