6.1.3
Kesselschutzfunktionen
Im Servicemenü des Regelgeräts sind folgende Kesselty-
pen mit den jeweils möglichen Kesselschutzfunktionen
zur Sicherstellung der Betriebsbedingungen einstellbar:
• Niedertemperatur-Heizkessel (Sicherstellung der Kes-
selbetriebsbedingungen über Pumpenlogik)
• Ecostream-Heizkessel (Sicherstellung der Kesselbe-
triebsbedingungen über Kesselkreis-Stellglied oder
mittels Überlagerung der Heizkreis-Stellglieder)
• Niedertemperatur-Heizkessel mit angehobener Min-
dest-Kesselwassertemperatur bzw. Sockeltemperatur
(Sicherstellung der Kesselbetriebsbedingungen wie
bei Ecostream-Heizkessel)
• Niedertemperatur-Heizkessel mit minimaler Rücklauf-
temperatur (Sicherstellung der Kesselbetriebsbedin-
gungen wie bei Ecostream-Heizkessel)
• Brennwertkessel
Bei richtiger Einstellung ist, in Verbindung mit der ent-
sprechenden hydraulischen Schaltung, die Einhaltung
der Kesselbetriebsbedingungen gewährleistet.
6.1.4
Brenneransteuerung

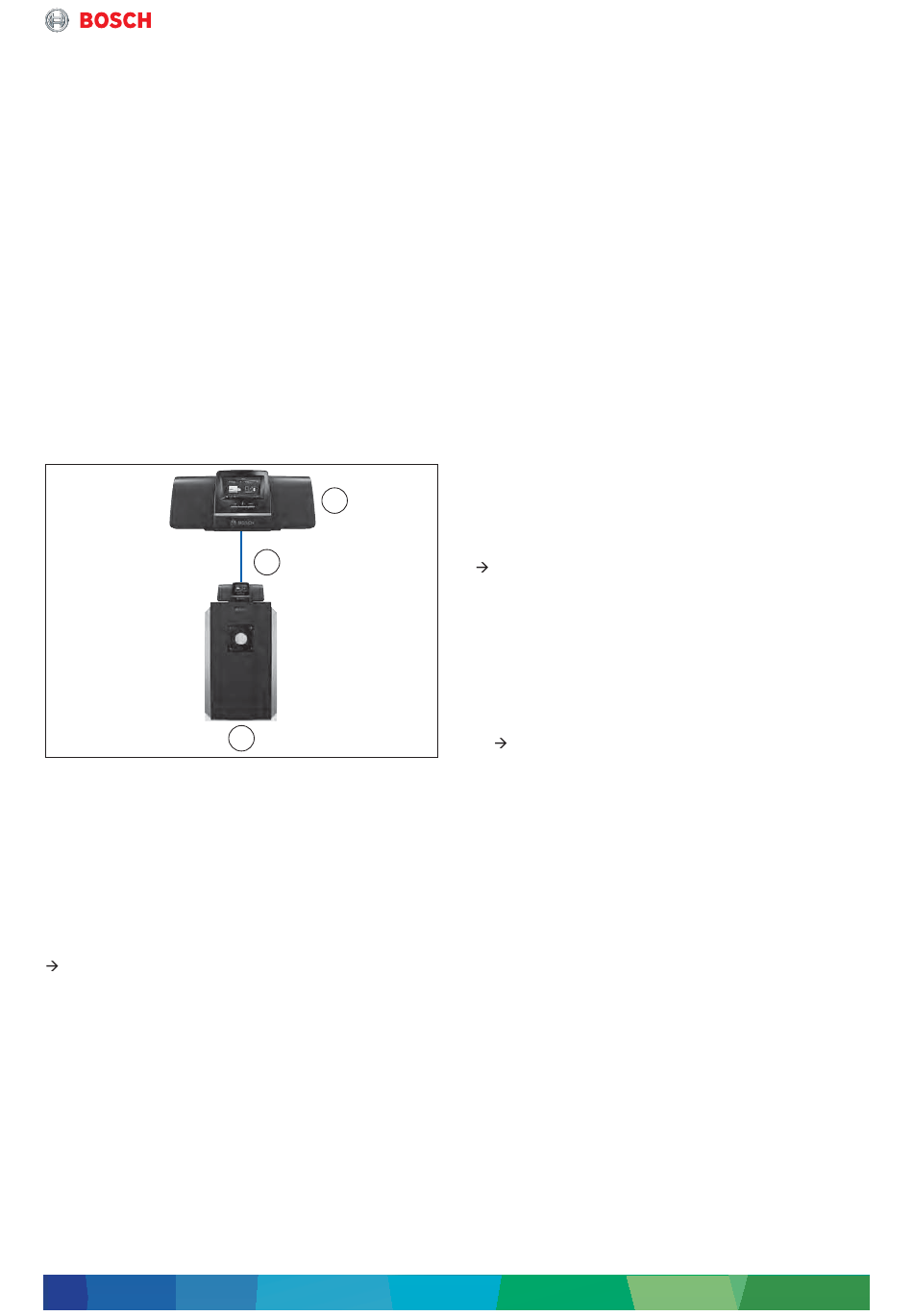

Bild 31 Ansteuerung von Öl-/Gas-Kesseln mit Fremdbren-
ner
[1]
Öl-/Gas-Kessel mit Fremdbrenner
[2]
7-poliger Brennerstecker
[3]
CC 8311
Das Zentralmodul des Regelgeräts steuert 1-stufige, 2-
stufige oder modulierende Brenner leistungsgeführt an.
Bei 2-Stoff-Brennern kann zwischen Öl und Gas umge-
schaltet werden.
Detaillierte Informationen zur Brenneransteuerung
Seite 39.
Modulares Regelsystem – 6720884718 (2019/05)
Regelgerät CC 8311 für bodenstehende Heizkessel mit Fremdbrenner
3
2
1
0010019025-001
6.1.5
Heizkreisregelung und Warmwasserbereitung
mit Regelgerät CC 8311
• Außentemperaturgeführte Regelung eines Heizkreises
mit Stellglied (Mischer) und Umwälzpumpe
Alternativ: Ansteuerung eines Kesselkreises mit Kes-
selstellstellglied und Kesselkreispumpe
• Anschlussmöglichkeit für eine separate Fernbedie-
nung zur Raumtemperaturaufschaltung für jeden Heiz-
kreis
• Einstellbare, automatische Sommer-Winter-Umschal-
tung separat für jeden Heizkreis („Heizgrenze")
• Individuell zeitabhängig regelbare Warmwasserberei-
tung mit einer Speicherladepumpe (Speichersystem),
täglicher Überwachung, thermischer Desinfektion
und Ansteuerung einer Zirkulationspumpe
• Warmwasservorrang oder Parallelbetrieb zu den Heiz-
kreisen bei Warmwasser über Ladepumpe separat je
Heizkreis einstellbar
6.1.6
Mehrkesselanlagen
Mit dem Einsatz des Kaskadenmoduls FM-CM im Regel-
gerät CC 8311 (maximal 4 × FM-CM pro Anlage) lassen
sich bis zu 16 Heizkessel in Strategie regeln. Die EMS-Öl/
Gas-Wärmeerzeuger werden dabei direkt an das Funkti-
onsmodul angeschlossen. Die Heizkessel mit Fremd-
brenner bzw. mit Feuerungsautomat SAFe benötigen
jeweils ein Regelgerät CC 8311 bzw. CC 8313. Detaillier-
te Informationen zum Kaskadenmodul FM-CM
Kapitel 7.5, Seite 70.
6.1.7
Sonderfunktionen für 1- und Mehrkesselanla-
gen
• Separate Kesselkennlinie bei Fremdregelung der Ver-
braucher einstellbar
• Ansteuerung einer Kesselkreispumpe für Anlagen mit
drucklosem Verteiler oder hydraulischer Weiche
• Modulierende Ansteuerung einer Kesselkreispumpe
über ein 0 ... 10-V-Signal (detaillierte Informationen
Seite 43)
• Aufschaltung eines potenzialfreien Signals für eine ex-
terne Störungsanzeige oder zur Umschaltung zwi-
schen Gas- und Ölbetrieb bei 2-Stoff-Brennern
• Eingang An/Aus oder 0 ... 10 V für externe Sollwert-
aufschaltung als Temperatursollwert oder Leistungs-
vorgabe (Wärmeanforderung) bei Heizkreis-
Fremdregelung
