Regelgerät CC 8313 für Bosch-Heizkessel
5.1
Beschreibung Regelgerät CC 8313
5.1.1
Regelgerät CC 8313 für Heizkessel und Bren-
ner mit digitalem Feuerungsautomaten von
Bosch (EMS)
2
EMS-BUS
1

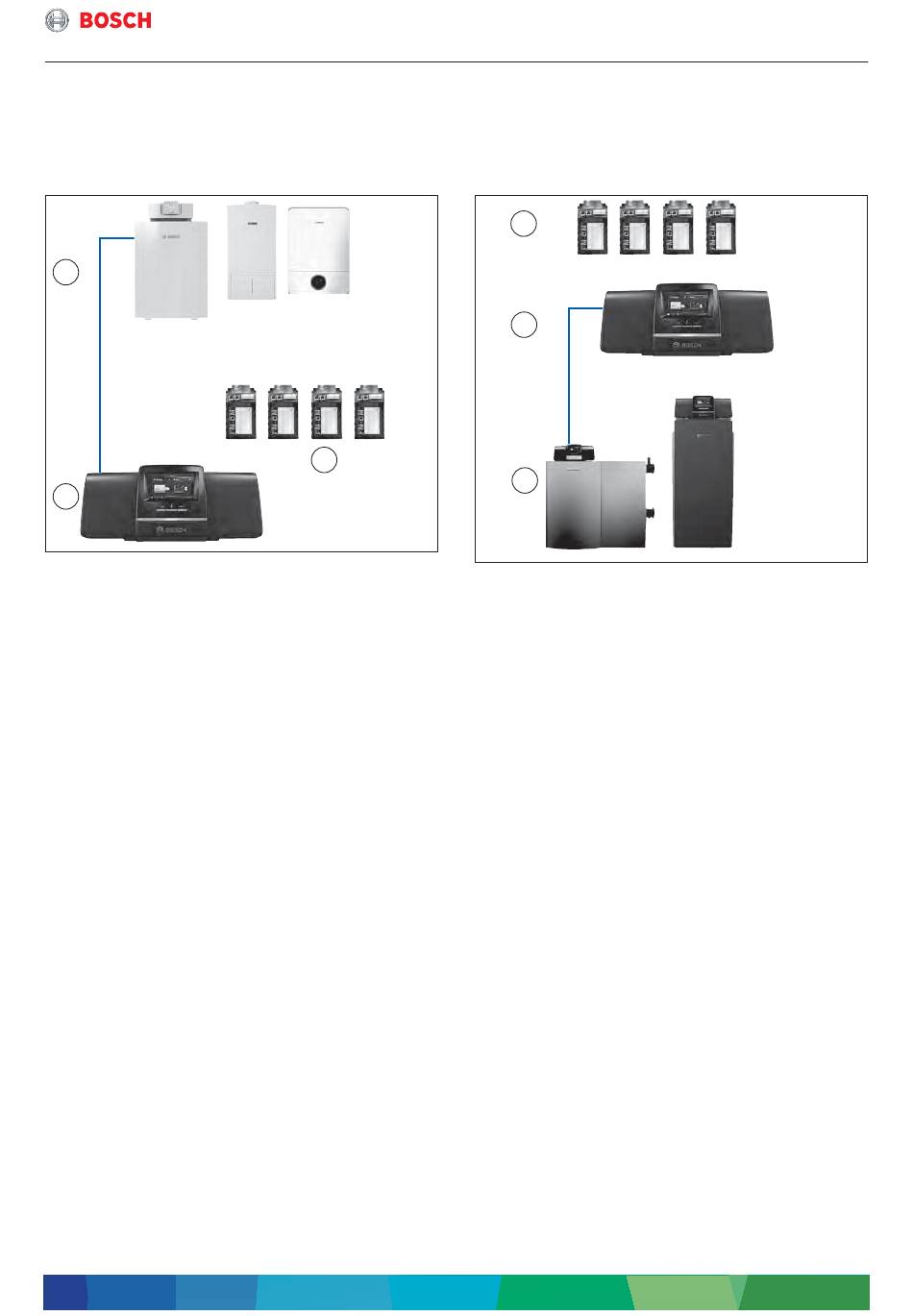

Bild 13 Wandinstallation: Regelgerät CC 8313 für Heiz-
kessel bzw. Wandheizgeräte im kleinen bis mittle-
ren Leistungsbereich, eigenes Kesselregelgerät,
Verbindung zu CC 8000 über EMS-BUS (z. B. Olio
Condens 7000 F OC7000F 18 ... 49, Condens
7000 F GC7000F 15 ... 30, Condens 5000 W,
Condens 9000i W GC9000iW .. E)
[1]
Regelgerät CC 8313
[2]
EMS-Heizksessel/-Wandheizgerät, Verbindung zu
CC 8313 über EMS-BUS
[3]
Funktionsmodule für die Realisierung der Regel-
funktionen
Heizkessel bzw. Wandheizgeräte mit integriertem Ener-
gie-Management-System EMS mit Sicherheitstechnik
und Basiscontroller CC BC xx (z. B. Condens 5000 W/
Condens 9000i W GC9000iW .. E, Condens 7000 F
GC7000F 15 ... 30 oder Olio Condens 7000 F OC7000F
18 ... 49):
• Brenner mit universellem Brennerautomat UBA oder
Feuerungssicherheitsautomat SAFe und Kesselregler
MX15/MX25
• Temperaturfühler und Sicherheitseinrichtungen sind
im Kessel integriert
• Kommunikation mit dem Heizkessel bzw. Wandheizge-
rät über EMS-Schnittstelle
• Wandinstallation des Regelgeräts
Modulares Regelsystem – 6720884718 (2019/05)
5.1.2
SAFe-BUS
3
0010019011-001
Bild 14 Kesselmontage: Regelgerät CC 8313 für boden-
[1]
[2]
[3]
Heizkessel mit Feuerungssicherheitsautomaten SAFe
(z. B. Condens 7000 F GC7000F 75 ... 300 und Logano
plus GB402):
• Temperaturfühler und Sicherheitseinrichtungen sind
• Direkte BUS-Kommunikation mit dem Feuerungssi-
• Montage des Regelgeräts auf dem Heizkessel
Regelgerät CC 8313 für Bosch-Heizkessel
Regelgerät CC 8313 für Heizkessel und Bren-
ner mit Feuerungssicherheitsautomaten SAFe
von Bosch
3
2
1
stehende Heizkessel im mittleren Leistungsbe-
reich, Brenner mit
Feuerungssicherheitsautomaten SAFe von Bosch,
Montage CC 8000 direkt auf dem Heizkessel
Bodenstehende EMS-Heizkessel im mittleren Leis-
tungsbereich (z. B. Logano plus GB402, Condens
7000 F GC7000F 75 ... 300)
Regelgerät CC 8313, direkt verbunden über SAFe-
BUS mit dem Feuerungsautomaten des bodenste-
henden Heizkessels
Funktionsmodule für die Realisierung der Regel-
funktionen
im Kessel integriert.
cherheitsautomaten SAFe des Heizkessels (kein Kes-
selregler wie z. B. MX15 bzw. MX25 erforderlich)
0010019012-001
