Regelgerät CC 8313 für Bosch-Heizkessel
5.4
Funktionsbeschreibung Regelgerät CC 8313
Detaillierte Informationen zu den allgemeinen Grund-
funktionen des Regelsystems CC 8000
Seite 17.
Die Funktionsbeschreibung bezieht sich nur auf die
Grundausstattung. Das Regelgerät CC 8313 bietet 4
freie Steckplätze für Funktionsmodule.
Mögliche zusätzliche Funktionen, die das Regelgerät
CC 8313 damit enthält, können der Funktionsbeschrei-
bung des jeweils eingesteckten Moduls entnommen wer-
den (
Tab. 4, Seite 22).
Im Folgenden wird die Kesselregelung mit dem Regelge-
rät CC 8313 beschrieben.
5.4.1
EMS-Wandheizgeräte mit UBA3.x oder höher
Das Regelgerät CC 8313 und der universelle Brennerau-
tomat UBA3.x regeln die Wandheizgeräte der Produktli-
nie Condens ... W. Das Regelgerät CC 8313 wird in
diesem Fall an der Wand montiert. Eine 2-adrige Verbin-
dung zum BCT831 (Bedieneinheit/Controller-Modul) im
Regelgerät CC 8313 (Anschlussklemme EMS) ermög-
licht die Kommunikation zwischen dem universellen
Brennerautomaten UBA3.x und dem Regelgerät CC 8313
über ein internes BUS-Protokoll. Der UBA3.x ist das rege-
lungstechnische Kernstück der Geräte- und Verbren-
nungsregelung. Er regelt und überwacht den
Verbrennungsprozess und passt die Vorlauftemperatur
auf den Sollwert an, der von den angeschlossenen Kom-
ponenten (z. B. CC 8313) gefordert wird. Im UBA3.x be-
findet sich auch das Brennerkontrollmodul BCM, das
dem universellen Brennerautomaten die kesselspezifi-
schen und verbrennungstechnischen Informationen lie-
fert. Zudem regelt der UBA3.x die Warmwasserbereitung
nach externer Aktivierung und Sollwertvorgaben, z. B.
über das Regelgerät CC 8313. Der Basiscontroller CC
BC 15/25 dient als Grundbedieneinheit des EMS-Wand-
heizgeräts.
1

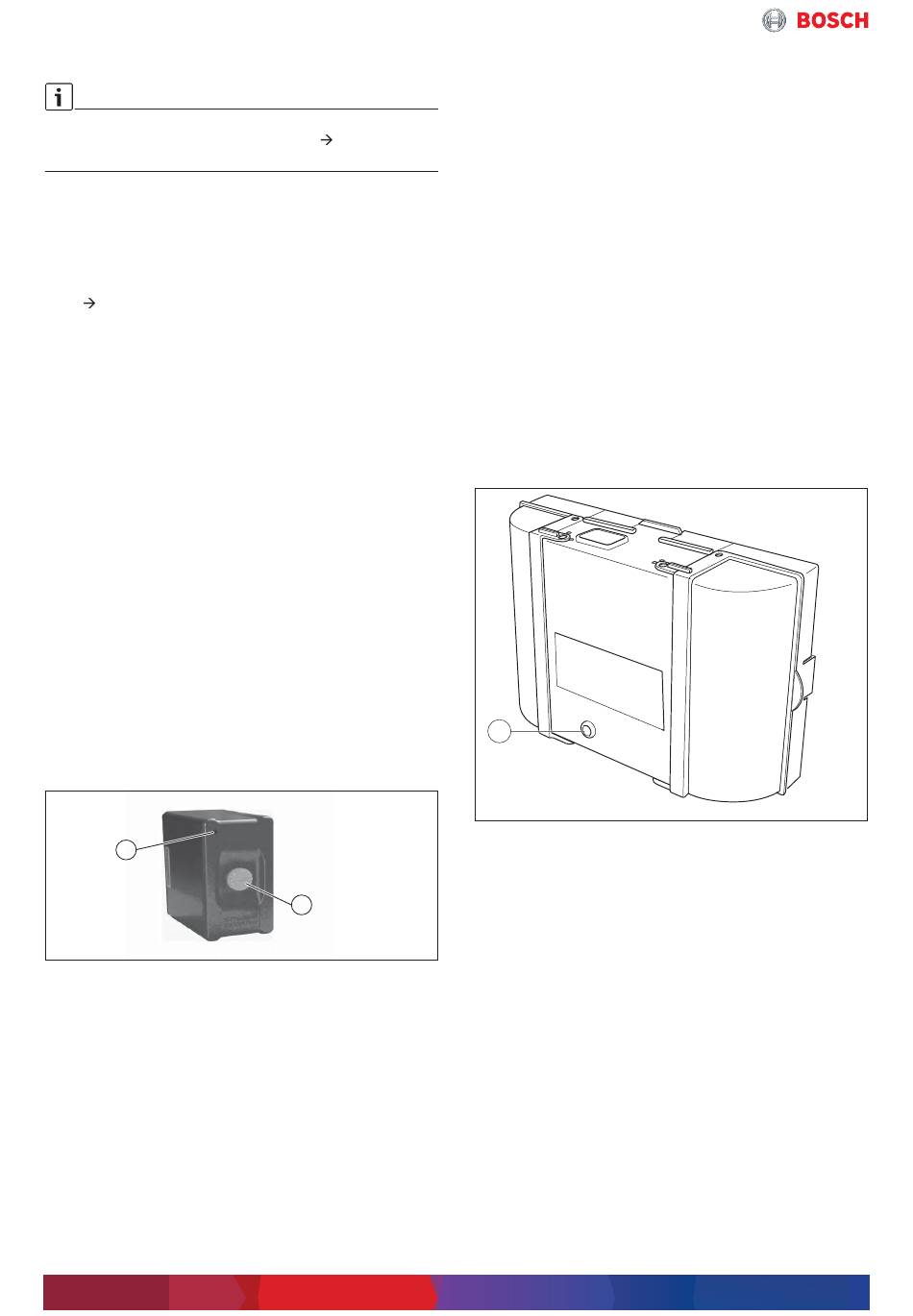

Bild 22 Universeller Brennerautomat UBA3.x
[1]
Betriebsstörlampe
[2]
Befestigungsschraube
24
Kapitel 5.1,
2
6 720 645 180-13.1il
5.4.2
Bodenstehende Heizkessel mit Feuerungsau-
tomaten SAFe
Das Regelgerät CC 8313 und der im bodenstehenden
EMS-Kessel integrierte Feuerungsautomat SAFe regeln
die Heizkessel der Produktlinie Condens ... F. In diesem
Fall wird CC 8313 direkt auf dem Heizkessel installiert.
Der Feuerungsautomat SAFe und das Regelgerät
CC 8313 kommunizieren über eine BUS-Verbindung (An-
schlussklemme BUS SAFe am Zentralmodul des
CC 8313). Bosch setzt ein internes BUS-Protokoll ein.
Der Feuerungssicherheitsautomat SAFe ist das rege-
lungstechnische Kernstück der Kessel- und Verbren-
nungsregelung. Er regelt und überwacht den
Verbrennungsprozess und regelt die Betriebsbedingun-
gen gemäß den Vorgaben der angeschlossenen Kompo-
nenten. Über das Brenneridentifikationsmodul BIM, das
am Kessel angebracht ist, bekommt der SAFe die kessel-
spezifischen verbrennungstechnischen Informationen.
Alternativ kann CC 8313 über die EMS-Schnittstelle mit
dem Kesselregler MX15/MX25 kommunizieren. In die-
sem Fall wird das Regelgerät CC 8313 an der Wand in
der Nähe des Heizkessels installiert.
1
Bild 23 Digitaler Feuerungssicherheitsautomat SAFe
[1]
Betriebsstörlampe/Reset
Modulares Regelsystem – 6720884718 (2019/05)
6 720 801 303-02.2T
