Grundfunktionen des Betriebs

Betrieb mit 16 Fixsollwerten

Stellen Sie die Fixsollwerte 9-16 auf n120-127 ein und zusätzlich Fixsollwert-
Anwahl 4 (Einstellung: 9) auf einen der digitalen Multifunktionseingänge.

Betrieb mit Schleichfahrtsollwerten

Durch Eingeben eines Schleichfahrtbefehls und eines anschließenden Befehls
zum Starten (Vorwärts- oder Rückwärtslauf) wird der Betrieb mit der in n032 fest-
gelegten Schleichfahrtfrequenz aktiviert. Der Schleichfahrtsollwert hat Vorrang
vor allen anderen Fixsollwerten.
Parameter Nr.
n032
n050 bis n056 Schleichfahrtbefehl

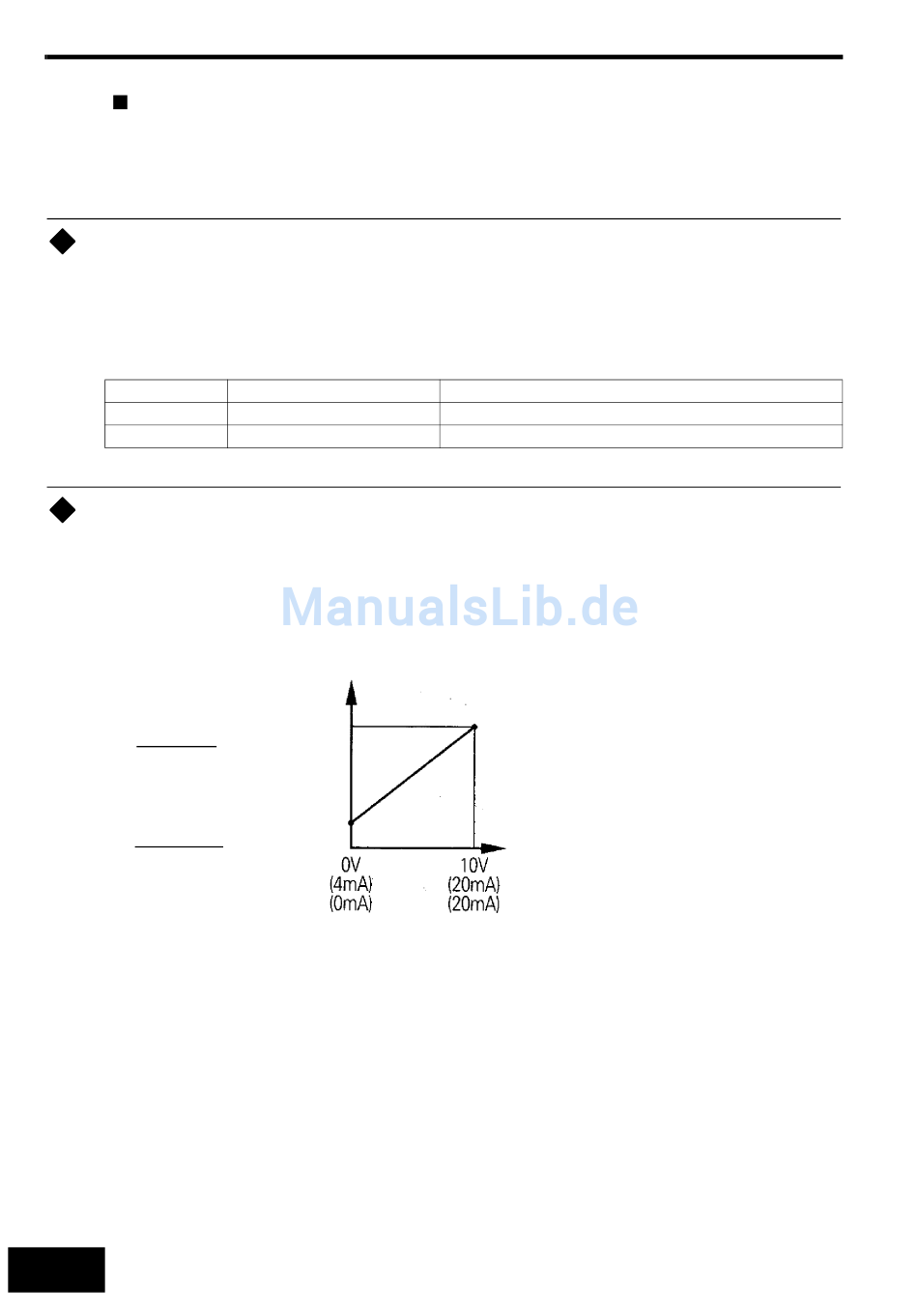

Anpassen eines Analog-Sollwertes (n060, n061)

Beim Einstellen des Frequenzsollwertes über den analogen Eingang Klemme FR
kann der Zusammenhang zwischen dem analogen Eingangssignal und dem Fre-
quenzsollwert festgelegt werden.
Max. Ausgangsfrequenz
Verstärkung
×
100
Max. Ausgangsfrequenz
Vorspannung
×
100
a. Verstärkung des Analogfrequenzsollwertes (n060)
Stellt den Frequenzsollwert bei 10 V (20 mA) Eingangsspannung an Klemme
FR ein, als Prozentwert der maximalen Ausgangsfrequenz.
∗ Werksseitige Voreinstellung: 100%
b. Vorspannung des Analogfrequenzsollwertes (n061)
Stellt den Frequenzsollwert bei 0 V (0 oder 4 mA) Eingangsspannung an
Klemme FR ein, als Prozentwert der maximalen Ausgangsfrequenz.
∗ Werksseitige Voreinstellung: 0%
-
18
6
Bezeichnung
Schleichfahrt-Frequenzsollwert Werksseitige Voreinstellung : 6,00 Hz
Frequenzsollwert
Einstellung
Stellen Sie bis „10" für einen der Parameter ein.
Eingangssignal
