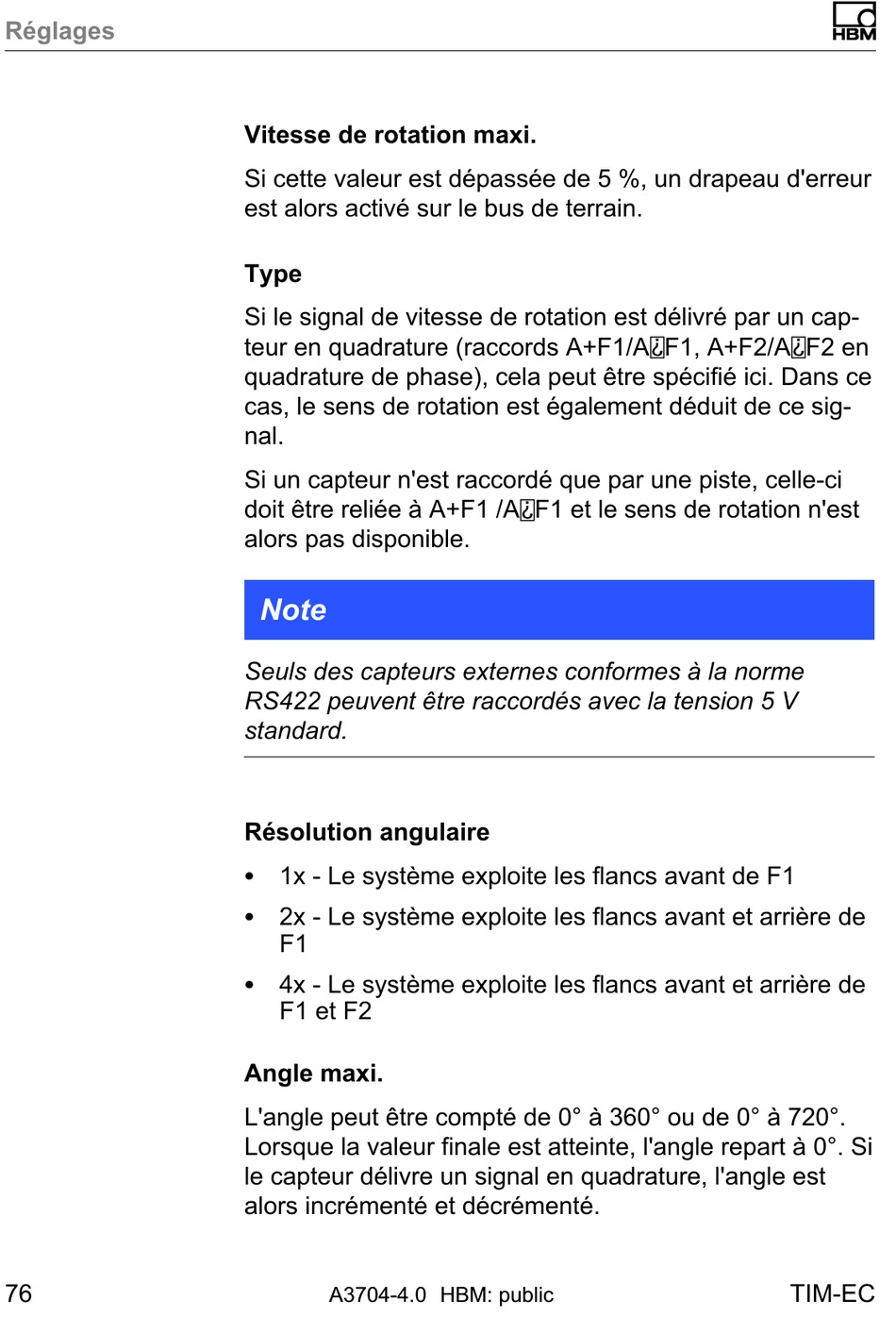

Réglages
76
Vitesse de rotation maxi.
Si cette valeur est dépassée de 5 %, un drapeau d'erreur
est alors activé sur le bus de terrain.
Type
Si le signal de vitesse de rotation est délivré par un cap­
teur en quadrature (raccords A+F1/A F1, A+F2/A F2 en
quadrature de phase), cela peut être spécifié ici. Dans ce
cas, le sens de rotation est également déduit de ce sig­
nal.
Si un capteur n'est raccordé que par une piste, celle-ci
doit être reliée à A+F1 /A F1 et le sens de rotation n'est
alors pas disponible.
Note
Seuls des capteurs externes conformes à la norme
RS422 peuvent être raccordés avec la tension 5 V
standard.
Résolution angulaire
S 1x - Le système exploite les flancs avant de F1
S 2x - Le système exploite les flancs avant et arrière de
F1
S 4x - Le système exploite les flancs avant et arrière de
F1 et F2
Angle maxi.
L'angle peut être compté de 0° à 360° ou de 0° à 720°.
Lorsque la valeur finale est atteinte, l'angle repart à 0°. Si
le capteur délivre un signal en quadrature, l'angle est
alors incrémenté et décrémenté.
