Einstellungen

Merkmal Parametrierung
Filter ON/OFF
Winkel-Divisor
Winkelbereich (Grad)
Pseudo Drehzahl (min
Merkmal Infobereich
Maximale Drehzahl pro
-1
min
Impulse pro Umdrehung
46

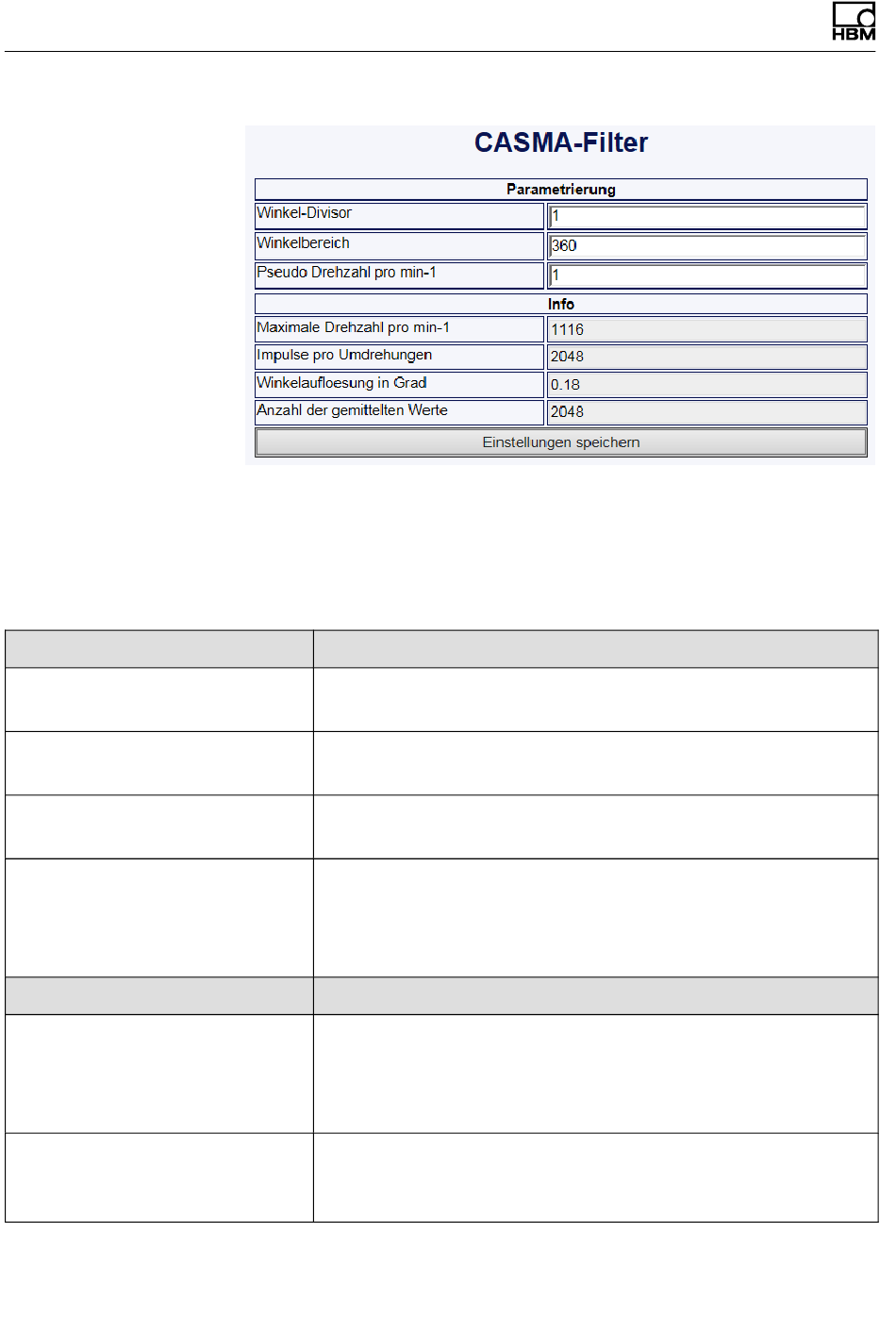

Abb. 10.13 Parametrierung des Filters
Die nachfolgende Tabelle beschreibt die Parameter des
CASMA-Filters im Detail:
Funktion
Deaktiviert den Filter und schaltet den Signalpfad auf
Bypass
Reduziert die Winkelauflösung und ermöglicht so
höhere Drehzahlen bei gleicher Fensterbreite
Winkelbereich (Fensterbreite), über den gleitend
gemittelt wird
-1
) Ab der Drehzahl min. werden Pseudo-Impulse bzw.
eine Pseudo-Drehzahl erzeugt. Andernfalls würde
der Filter stehen bleiben und der Messwert würde
einfrieren.
Funktion
Die Winkelimpulsfrequenz muss kleiner sein als die
Abtastrate der Drehmomentmessung. Andernfalls
wird der Mittelwert über den gleichen Messwert
gebildet.
Ergibt sich aus der Anzahl der Inkremente, sowie der
Auswertung. Bei aktiver Quadratur-Auswertung ver­
vierfacht sich die Winkelauflösung
