13

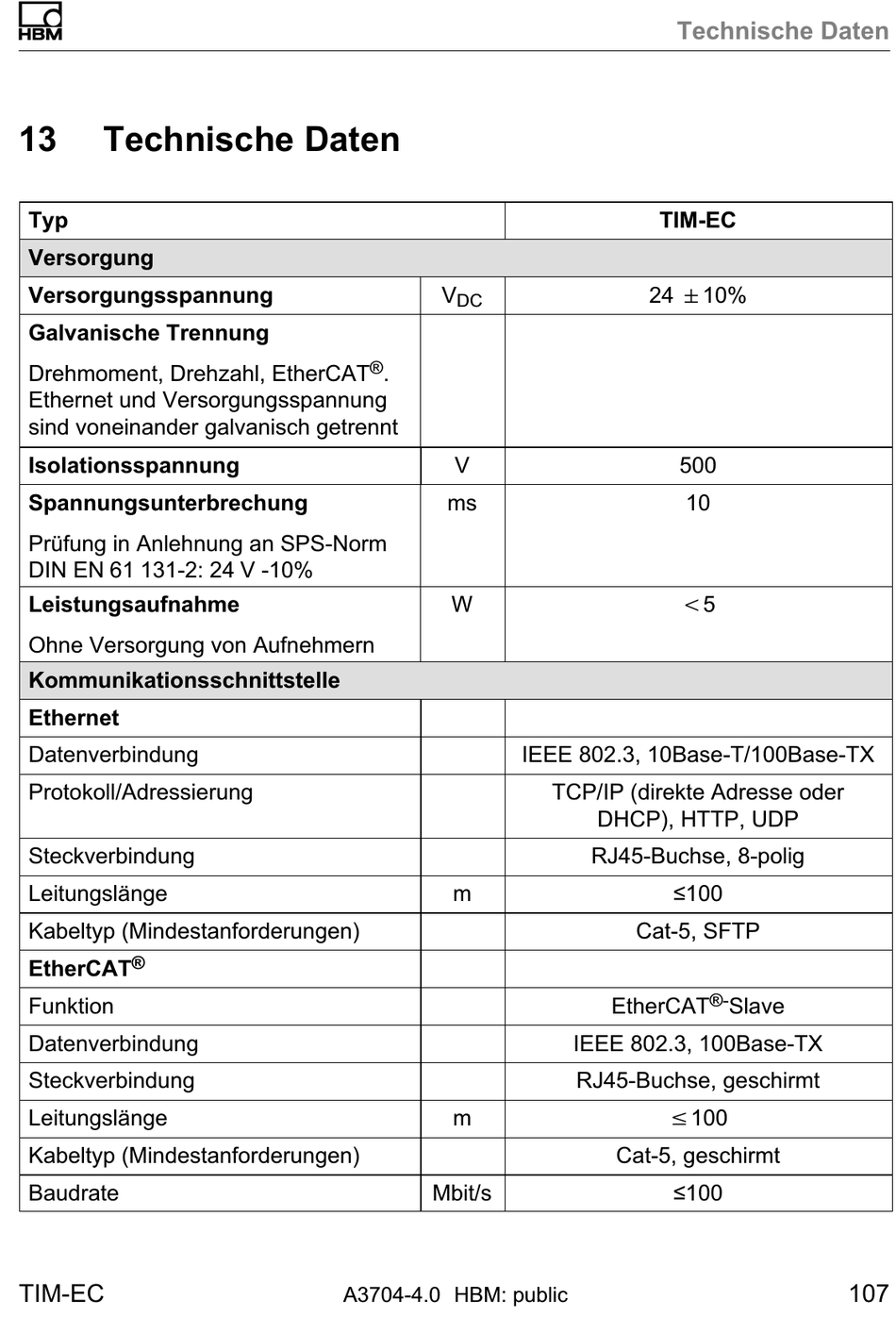

Technische Daten
Typ
Versorgung
Versorgungsspannung
Galvanische Trennung
Drehmoment, Drehzahl, EtherCAT
Ethernet und Versorgungsspannung
sind voneinander galvanisch getrennt
Isolationsspannung
Spannungsunterbrechung
Prüfung in Anlehnung an SPS‐Norm
DIN EN 61 131-2: 24 V -10%
Leistungsaufnahme
Ohne Versorgung von Aufnehmern
Kommunikationsschnittstelle
Ethernet
Datenverbindung
Protokoll/Adressierung
Steckverbindung
Leitungslänge
Kabeltyp (Mindestanforderungen)
®
EtherCAT
Funktion
Datenverbindung
Steckverbindung
Leitungslänge
Kabeltyp (Mindestanforderungen)
Baudrate
TIM-EC
V
DC
®
.
V
ms
W
m
m
Mbit/s
A3704-4.0 HBM: public
Technische Daten
TIM-EC
24 "10%
500
10
t5
IEEE 802.3, 10Base‐T/100Base‐TX
TCP/IP (direkte Adresse oder
DHCP), HTTP, UDP
RJ45-Buchse, 8-polig
≤100
Cat‐5, SFTP
EtherCAT
IEEE 802.3, 100Base‐TX
RJ45‐Buchse, geschirmt
v100
Cat‐5, geschirmt
≤100
®-
Slave
107
