Montageanleitung
TEDS-
Speichermodul
im Stecker
A1205-1.1 de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HBM TEDS

Inhaltszusammenfassung für HBM TEDS

  • Seite 1 Montageanleitung TEDS- Speichermodul im Stecker A1205-1.1 de...

  • Seite 3: Inhaltsverzeichnis

    ..4.3 TEDS-Daten in den Verstärker laden ......

  • Seite 4: Sicherheitshinweise

    Anwendungsfall erforderlichen Rechts-und Sicherheitsvor- schriften zu beachten. Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Das TEDS-Modul entspricht dem Stand der Technik und ist betriebssicher. Von dem Modul können Restgefahren ausgehen, wenn es von ungeschultem Personal unsachgemäß eingesetzt und bedient wird.
  • Seite 5 TEDS ACHTUNG Symbol: Bedeutung: Möglicherweise gefährliche Situation Weist auf eine mögliche gefährliche Situation hin, die - wenn die Sicherheits- bestimmungen nicht beachtet werden - Sachschaden, leichte oder mittlere Körperverletzung zur Folge haben könnte. HINWEIS Symbol: Weist darauf hin, daß wichtige Informationen über das Produkt oder über die Handhabung des Produktes gegeben werden.

  • Seite 6: Lieferumfang

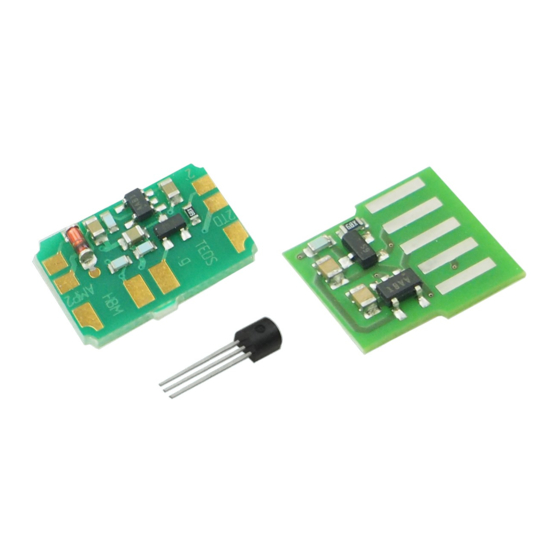

    HBM-Aufnehmer Bestell-Nr. D-TEDS/MONT-DB für kundeneigenen HBM-Aufnehmer Bestell-Nr. D-TEDS/MONT-DB/K TEDS-Module zur Selbstmontage (zum Schreiben der Aufnehmerdaten in den TEDS-Speicher kann der TEDS- Editor verwendet werden) • TEDS-Modul breit (für die Montage im Sub-D-Stecker), Sub-D-Stecker nicht mitgeliefert Bestell-Nr. 1-TEDS-BOARD-L •...

  • Seite 7: Anwendungsbereich

    Speisespannung über Fühlerleitungen zurückgeführt wird (z.B. 6-Leiterschal- tung bei Vollbrückenaufnehmern). Eine spezielle Schaltung (zum Patent eingereicht) ermöglicht es, für die Über- tragung der TEDS-Daten die vorhandenen Kabeladern zu nutzen. Dadurch können die gleichen Kabel verwendet werden wie bei Aufnehmern ohne TEDS.

  • Seite 8: Einbau Und Anschluss

    TEDS Einbau und Anschluss Einbau der Platine in den Sub-D-Stecker (15polig); (bei den Varianten 1-TEDS-BOARD-L, 1-TEDS-DB-15P): Die Montage im Sub-D-Stecker (15polig) ist die Standardverwendung. Für diese Verwendungsweise bei Einsatz eines metallischen oder metallisierten Steckers, der direkt am Verstärker eingesteckt wird, ist die EMV-Konformität gemäß...
  • Seite 9 Kabelschirm über die Schraubklemme hier mit dem Gehäuse verbinden. Abb. 3.2: Platine in D-Sub-Stecker gelötet PIN-Nr. Sub-D- Bedeutung Stecker Die Ziffern entsprechen den HBM-Kurzbezeichnungen der Kabelader- (Ausgangsseite) funktion in der Brückenschaltung nicht belegt nicht belegt (Lötverbindung hat nur mechanische Funktion) nicht belegt nicht belegt Brückenspeisespannung (-), 2, im Identmodus TEDS-Masseleitung...

  • Seite 10: Anschluss Ohne Fühlerleitungen

    Fühlerleitung (-) Brückenspeisespannung (+) Brückenspeisespannung (-) zum Aufnehmer Diese Leitung entfällt bei Halbbrückenanschluss Abb. 3.3: Modul 1-TEDS-BOARD-L bei anderer Montage als im Sub-D-Stecker (15polig) Anschluss ohne Fühlerleitungen : Wenn Brückenaufnehmer ohne Fühlerleitung angeschlossen werden, müssen folgende Kontakte verbunden sein (Rückführbrücken): •...

  • Seite 11: Verbindung Mit Dem Verstärker

    Daten erfolgt durch die Verstärkereinschübe und die Anzeige- und Bedienein- heit AB22A bzw. AB32. Ist der Messverstärker über eine entsprechende Schnittstelle mit einem PC verbunden, so kann der Inhalt des TEDS- Speichers über die Software angezeigt und geändert werden. Verstärkereinschübe, die Hardwareseitig die notwendigen Voraussetzungen erfüllen sind...

  • Seite 12: Teds-Daten In Den Verstärker Laden

    Weitere Informationen hierzu entnehmen Sie bitte der Bedienungsanleitung des MGCplus-Systems. Die Belegung der Funktionstasten kann nach Bedarf angepasst werden. Daten können nur mit dem TEDS-Editor angelegt werden, nicht mit dem AB22A / AB32. Der IDENT-Vorgang kann auch mit der Software MGCplus-Assistent gestartet werden.

  • Seite 13: Inhalt Des Teds-Speichers

    TEDS Inhalt des TEDS-Speichers Die Informationen im TEDS-Speicher sind in Templates organisiert, in denen die Ablage bestimmter Gruppen von Daten in Tabellenform vorstrukturiert ist. Auf dem TEDS-Speicher selbst sind nur die eingetragenen Werte gespeichert. Die Zuordnung, wie der jeweilige Zahlenwert zu interpretieren ist, erfolgt durch die Firmware des Messverstärkers.
  • Seite 14 - Filtereinstellungen, - Nullwert, Tarierwert - einem kurzen Kommentartext. Im Bereich 4 kann die Messstellen-Identifikationsnummer aus dem Auf- nehmertemplate geändert werden; außerdem ist ein Zugriff auf die HBM- Templates “Signal Conditioning” und “ User Channel Comment“ möglich. 1. Eindeutige Identifikationsnummer Änderbar 2.

  • Seite 15: Speicher Beschreiben Oder Ändern

    TEDS 5.1 Speicher beschreiben oder ändern Wird TEDS bei HBM als komplett montierte Lösung an neuen HBM- Aufnehmern oder als Nachrüstung von existierenden Aufnehmern bezogen, so ist der TEDS-Speicher fertig beschrieben, so dass TEDS sofort einsatzbe- reit ist. Änderungen und Ergänzungen müssen ggf. vom Anwender vorgenom- men werden.

  • Seite 16: Software-Templates Zur Beschreibung Von Dms - Oder Induktiven Aufnehmern

    Einheitenzusätze wie m (für Milli-...), k (für Kilo-...), u als Ersatz für µ (Micro-...) usw. stehen in der Spalte Wert und nicht in der Spalte Einheit. Nutzerrechte-Hierarchie Der TEDS-Editor (die Software, mit der der TEDS-Speicher beschrieben oder geändert werden kann) verfügt über eine Nutzerrechte-Hierarchie. • Standardrechte (Stufe USR) Diese Stufe betreffen Rechte, die der Anwender des Aufnehmers braucht,um Einträge zu ändern, die vom Einsatzfall abhängen.

  • Seite 17: Die Wichtigsten Templates

    Herstellernamen erfolgt durch eine Tabelle, die von der IEEE als Ergänzung zur Norm bereitgestellt wird. Diese Tabelle muss in der Software die TEDS ausliest, hinterlegt sein. Dieser Eintrag kann nur erfolgen oder geändert werden wenn keine weiteren Templates angelegt sind.
  • Seite 18 ”mV/V” und ”uV/V” für die Genauigkeit der in TEDS abgebildeten Aufnehmer- kennlinie zu wählen. HBM wählt hier stets ”Full Precision” um die volle digitale Auflösung nutzen zu können. Diese Wahl wird auch Anwendern empfohlen, die den TEDS-Spei- cher selbst programmieren...
  • Seite 19 Identifikationsnummer für die Mess- stelle. Kann anwendungsabhängig vergeben werden. Mögliche Werte: eine Zahl von 0 bis 2047. Wenn das nicht ausreicht, kann für diesen Zweck auch das HBM-Template Channel Comment eingesetzt werden. Beispielhafte Werte für einen HBM-Kraftaufnehmer des Typs U3 A1205-1.1 de...
  • Seite 20 Anlegen zwischen den Varianten ”Full precision”, ”mV/V” und ”uV/V” für die Genauigkeit der in TEDS abgebildeten Aufnehmerkennlinie zu wählen. HBM wählt hier stets ”Full Precision” um die volle digitale Auflösung nutzen zu können. Diese Wahl wird auch Anwendern empfohlen, die den TEDS- Speicher selbst programmieren.
  • Seite 21 Kann anwendungsabhängig vergeben werden. Mögliche Werte: eine Zahl von 0 bis 2047. Wenn das nicht ausreicht, kann für diesen Zweck auch das HBM-Template Channel Comment eingesetzt wer- den. Beispielhafte Werte für einen HBM-Wegaufnehmer Typ WA, Messbereich 50 mm A1205-1.1 de...
  • Seite 22 Beim Anlegen des Templates durch den Aufnehmer-Hersteller (bzw. den Anwender) wird festgelegt, für welche der möglichen Einstellungen Einträge im TEDS-Speicher ablegbar sein sollen. Man kann also z.B. das Template so anlegen, dass der einzige im TEDS ablegbare Wert die Grenzfrequenz für den Tiefpassfilter ist.
  • Seite 23 Potentiometrische Aufnehmer Weiterhin sieht die Norm IEEE 1451.4 optionale Templates vor, die die Mög- lichkeit bieten, ergänzende Informationen über den Aufnehmer im TEDS- Speicher abzulegen. Aus dieser Gruppe werden derzeit von den TEDS- fähigen HBM-Messverstärkern folgende Templates erkannt: Calibration Table Kalibrierdaten in Tabellenform für eine größere...

  • Seite 24: Technische Daten

    TEDS-Speichermodul im Stecker Datenübertragung Anlegen einer Versorgungsspannung Umschalten vom Messmodus in den Daten- zwischen einer der Brückenpeisespan- modus zur Übertragung von TEDS-Daten nungsleitungen (HBM-Bezeichnung: 2) und der zugehörigen Fühlerleitung (HBM-Bezeichnung: 2‘ ). Dabei dient die Fühlerleitung als Signalleitung, die Brückenspeisespan- nungsleitung als Masse.
  • Seite 25 TEDS A1205-1.1 de...
  • Seite 26 TEDS A1205-1.1 de...
  • Seite 27 TEDS A1205-1.1 de...
  • Seite 28 Sie stellen keine Eigenschaftszusicherung im Sinne des §459, Abs. 2, BGB dar und begründen keine Haftung. Hottinger Baldwin Messtechnik GmbH Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: 061 51/ 8 03-0; Fax: 061 51/ 8039100 E-mail: support@hbm.com www.hbm.com A1205-1.1 de...
