Istwertumwandlung

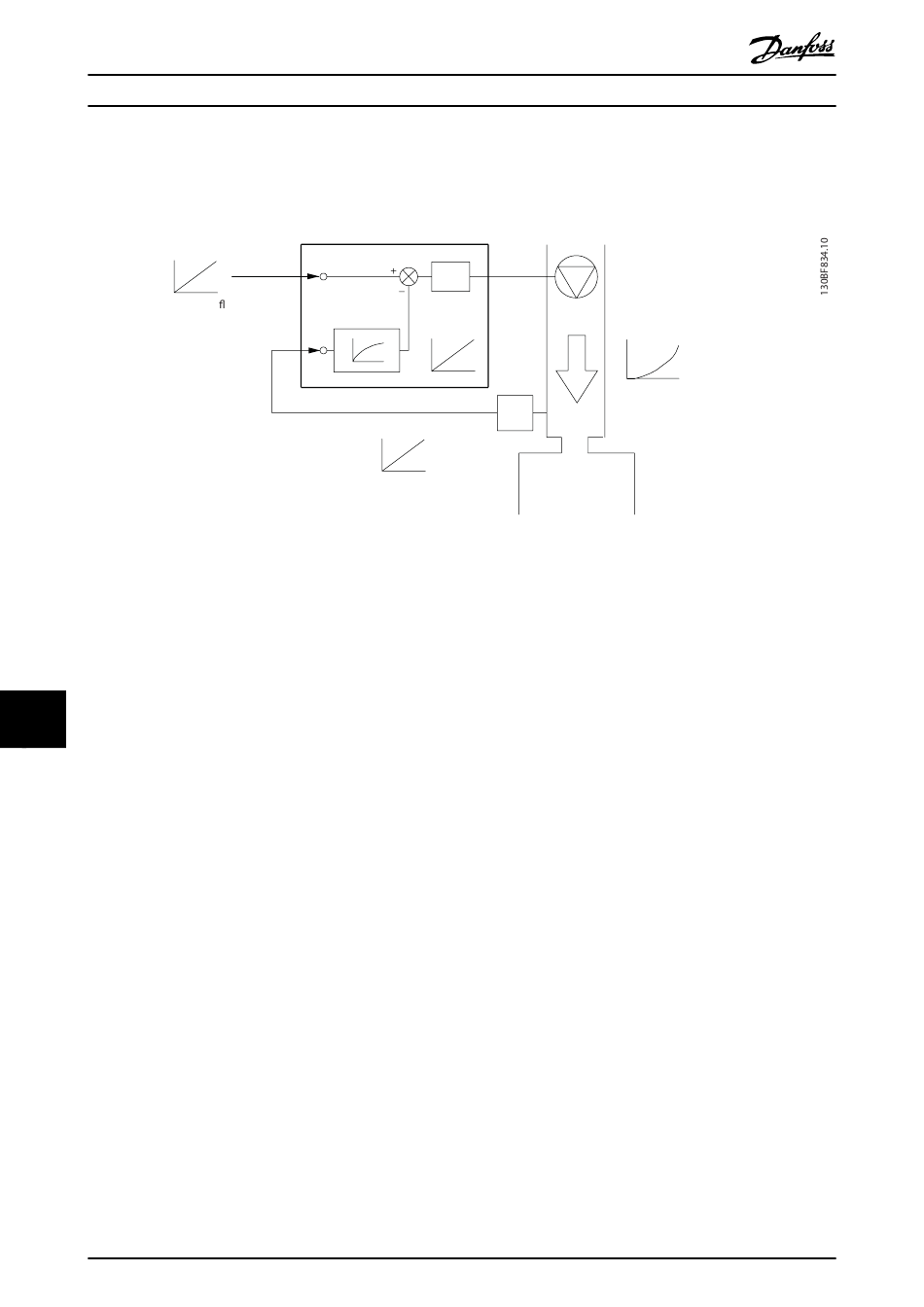

In einigen Anwendungen kann die Umwandlung des Istwertsignals hilfreich sein. Zum Beispiel kann ein Drucksignal für eine
Durchflussrückführung verwendet werden. Da die Quadratwurzel des Drucks proportional zum Durchfluss ist, ergibt die
Quadratwurzel des Drucksignals einen zum Durchfluss proportionalen Wert, siehe Abbildung 11.5.
Reference signal
Abbildung 11.5 Istwertumwandlung
11.2.4 Regelungsstruktur – Übersicht
Bei der Regelungsstruktur handelt es sich um einen Softwareprozess, der den Motor anhand von benutzerdefinierten
Sollwerten (zum Beispiel U/min) sowie je nach Verwendung von Istwerten (Regelung mit/ohne Rückführung) regelt. Der
Bediener definiert die Regelung in Parameter 1-00 Regelverfahren.
11 11
Folgende Regelungsstrukturen sind vorhanden:
Regelungsstruktur ohne Rückführung
•
Drehzahl (UPM)
•
Drehmoment (Nm)
Regelungsstruktur mit Rückführung
•
Drehzahl (UPM)
•
Drehmoment (Nm)
•
Prozess (benutzerdefinierte Einheiten, zum Beispiel Fuß, lpm, psi, %, bar)
106
VLT
Reference
Parameter CL-01
Parameter CL-04
Desired ow Parameter CL-07
FB conversion
