Istwertumwandlung
In einigen Anwendungen kann die Umwandlung des Istwertsignals hilfreich sein. Zum Beispiel kann ein Drucksignal für eine
Durchflussrückführung verwendet werden. Da die Quadratwurzel des Drucks proportional zum Durchfluss ist, ergibt die
Quadratwurzel des Drucksignals einen zum Durchfluss proportionalen Wert, siehe Abbildung 11.5.
Reference signal
Desired ow

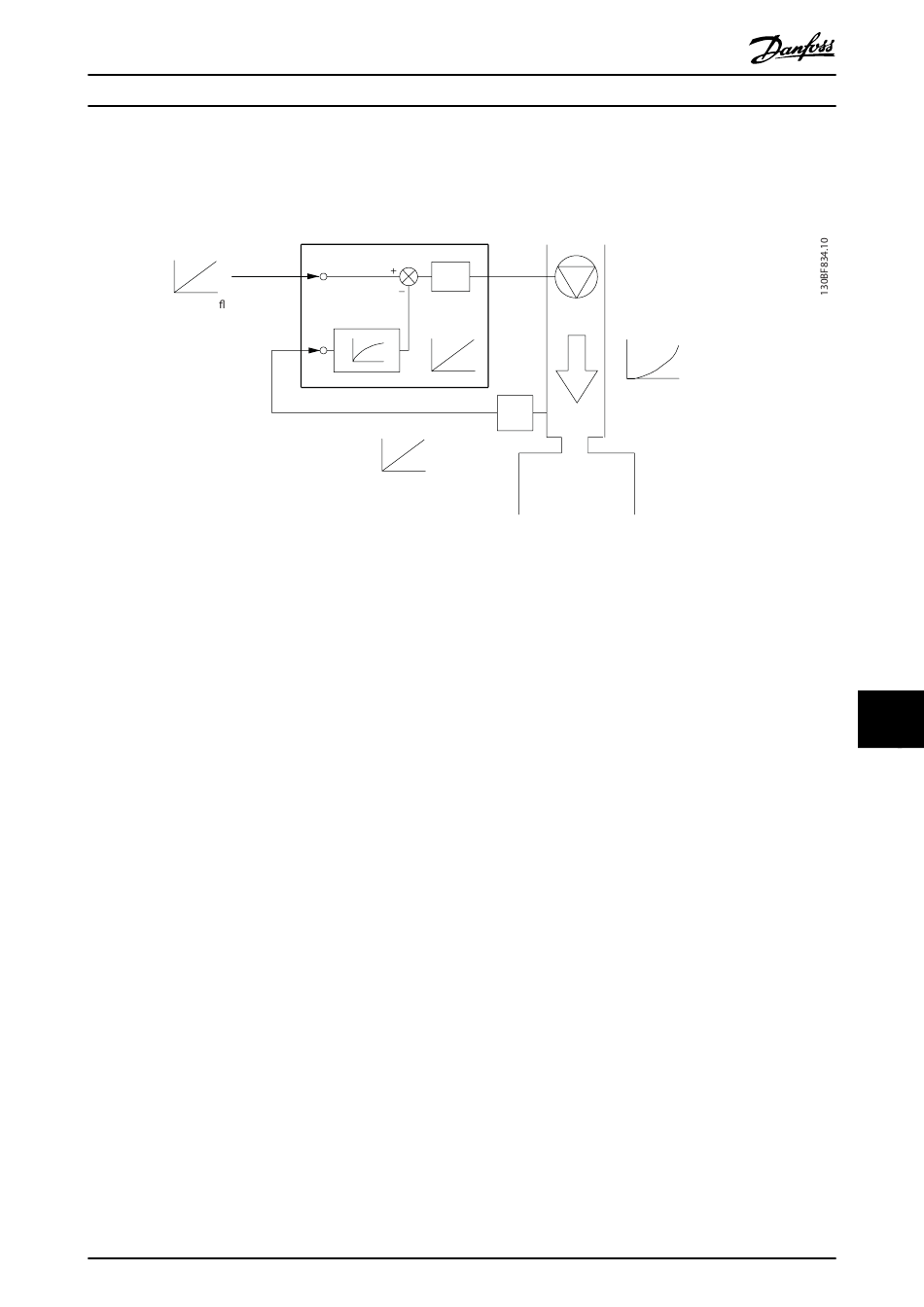

Abbildung 11.5 Istwertumwandlung
11.2.4 Regelungsstruktur – Übersicht
Die Regelungsstruktur ist ein Softwareprozess, der den Motor anhand benutzerdefinierter Sollwerte (z. B. U/min) regelt und
festlegt, ob eine Rückführung verwendet/nicht verwendet wird (Regelung mit/ohne Rückführung). Der Bediener definiert die
Regelung in Parameter 1-00 Regelverfahren.
Die Regelstrukturen sehen wie folgt aus:
Regelungsstruktur ohne Rückführung
•
Drehzahl [U/min]
•
Drehmoment (Nm)
Regelungsstruktur mit Rückführung
•
Drehzahl [U/min]
•
Drehmoment (Nm)
•
Prozess (benutzerdefinierte Einheiten, z. B. ft, lpm, psi, %, bar)
11.2.5 Regelungsstruktur ohne Rückführung
Im Modus ohne Rückführung verwendet der Frequenzumrichter mindestens einen Sollwert (lokal oder remote), um Drehzahl
und Drehmoment des Motors zu regeln. Es gibt zwei Arten der Regelung ohne Rückführung:
•
Drehzahlregelung. Keine Rückführung vom Motor.
•
Drehmomentregelung. Im VVC
verwendet, ihre Genauigkeit ist jedoch begrenzt. Die Drehmomentfunktion ohne Rückführung funktioniert
grundsätzlich nur in einer Drehzahlrichtung. Das Drehmoment wird anhand der Strommessung im Frequenzum-
richter berechnet. Siehe Kapitel 12 Anwendungsbeispiele.
MG22B103
Projektierungshandbuch
Reference
PID
Parameter CL-01
Parameter CL-04
Parameter CL-07
FB conversion
FB
Flow
FB signal
P
+
-Betrieb verwendet. Die Funktion wird in mechanisch robusten Anwendungen
