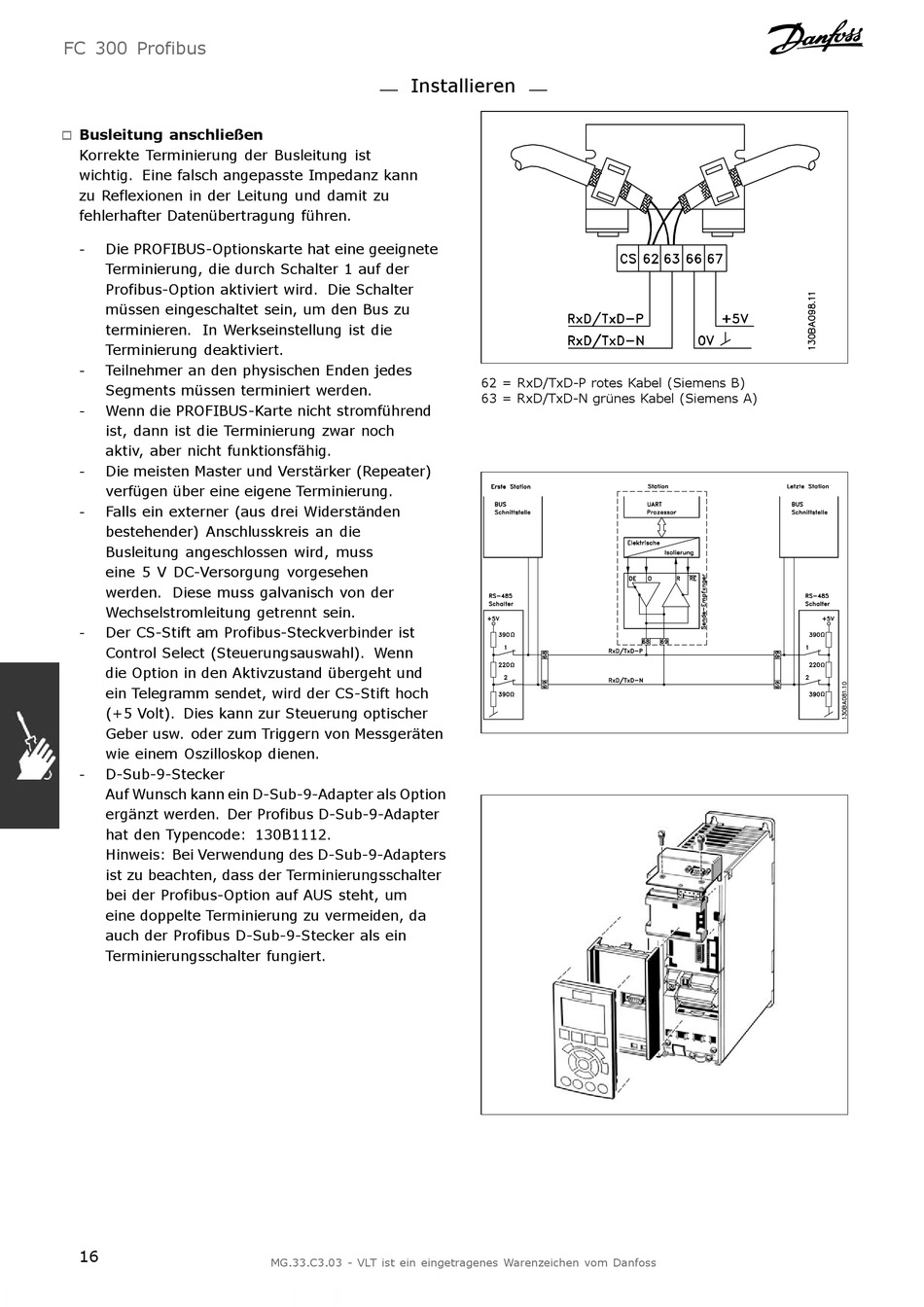

Busleitung anschließen
!
Korrekte Terminierung der Busleitung ist
wichtig. Eine falsch angepasste Impedanz kann
zu Reflexionen in der Leitung und damit zu
fehlerhafter Datenübertragung führen.
- Die PROFIBUS-Optionskarte hat eine geeignete
Terminierung, die durch Schalter 1 auf der
Profibus-Option aktiviert wird. Die Schalter
müssen eingeschaltet sein, um den Bus zu
terminieren. In Werkseinstellung ist die
Terminierung deaktiviert.
Teilnehmer an den physischen Enden jedes
-
Segments müssen terminiert werden.
Wenn die PROFIBUS-Karte nicht stromführend
-
ist, dann ist die Terminierung zwar noch
aktiv, aber nicht funktionsfähig.
Die meisten Master und Verstärker (Repeater)
-
verfügen über eine eigene Terminierung.
- Falls ein externer (aus drei Widerständen
bestehender) Anschlusskreis an die
Busleitung angeschlossen wird, muss
eine 5 V DC-Versorgung vorgesehen
werden. Diese muss galvanisch von der
Wechselstromleitung getrennt sein.
Der CS-Stift am Profibus-Steckverbinder ist
-
Control Select (Steuerungsauswahl). Wenn
die Option in den Aktivzustand übergeht und
ein Telegramm sendet, wird der CS-Stift hoch
(+5 Volt). Dies kann zur Steuerung optischer
Geber usw. oder zum Triggern von Messgeräten
wie einem Oszilloskop dienen.
D-Sub-9-Stecker
-
Auf Wunsch kann ein D-Sub-9-Adapter als Option
ergänzt werden. Der Profibus D-Sub-9-Adapter
hat den Typencode: 130B1112.
Hinweis: Bei Verwendung des D-Sub-9-Adapters
ist zu beachten, dass der Terminierungsschalter
bei der Profibus-Option auf AUS steht, um
eine doppelte Terminierung zu vermeiden, da
auch der Profibus D-Sub-9-Stecker als ein
Terminierungsschalter fungiert.
16
Installieren
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
62 = RxD/TxD-P rotes Kabel (Siemens B)
63 = RxD/TxD-N grünes Kabel (Siemens A)
