FC 300 Profibus

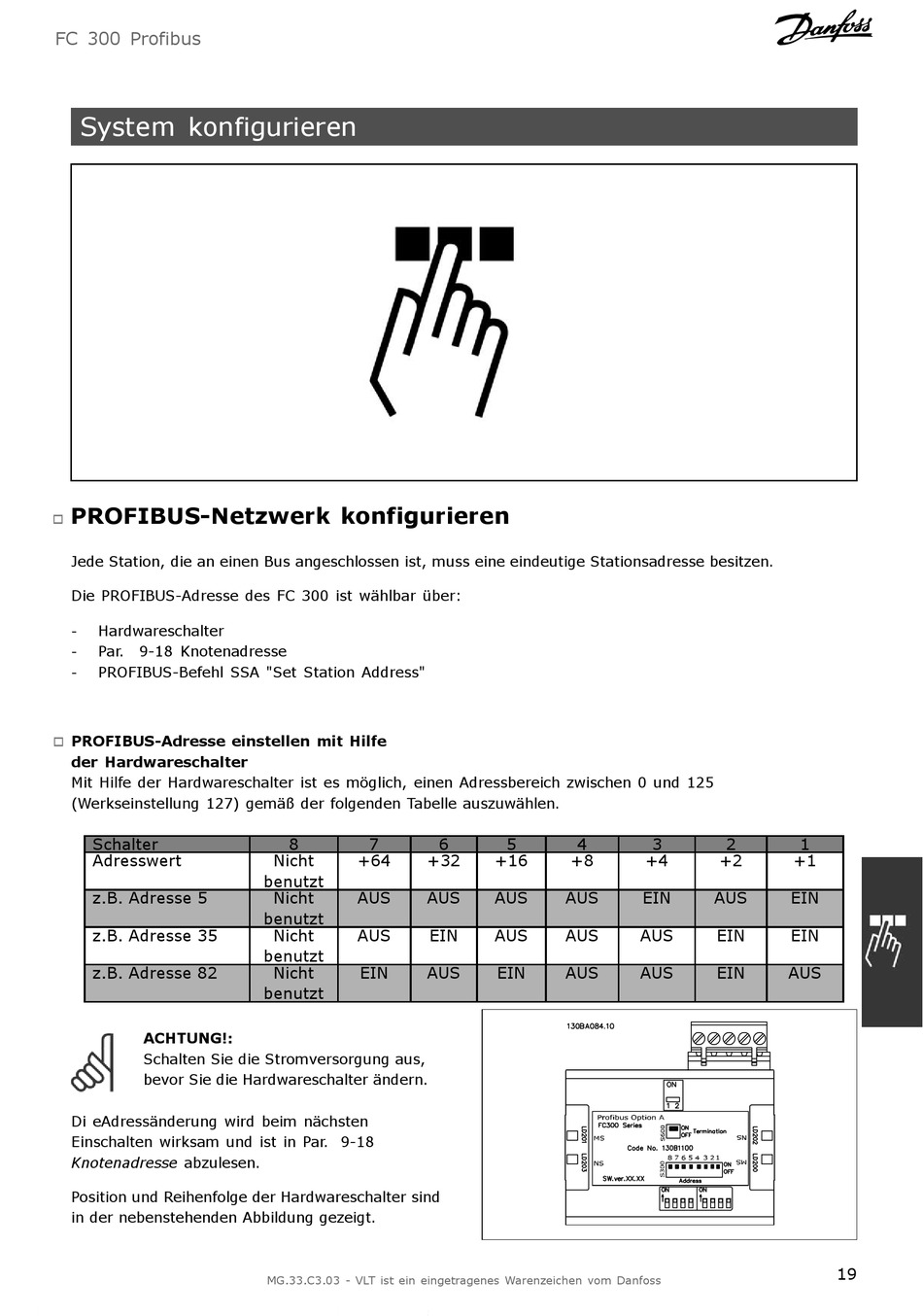

System konfigurieren

PROFIBUS-Netzwerk konfigurieren

!
Jede Station, die an einen Bus angeschlossen ist, muss eine eindeutige Stationsadresse besitzen.
Die PROFIBUS-Adresse des FC 300 ist wählbar über:
- Hardwareschalter
Par. 9-18 Knotenadresse
-
PROFIBUS-Befehl SSA "Set Station Address"
-
PROFIBUS-Adresse einstellen mit Hilfe
!
der Hardwareschalter
Mit Hilfe der Hardwareschalter ist es möglich, einen Adressbereich zwischen 0 und 125
(Werkseinstellung 127) gemäß der folgenden Tabelle auszuwählen.
Schalter
Adresswert
z.B. Adresse 5
z.B. Adresse 35
z.B. Adresse 82
ACHTUNG!:
Schalten Sie die Stromversorgung aus,
bevor Sie die Hardwareschalter ändern.
Di eAdressänderung wird beim nächsten
Einschalten wirksam und ist in Par. 9-18
Knotenadresse abzulesen.
Position und Reihenfolge der Hardwareschalter sind
in der nebenstehenden Abbildung gezeigt.
8 7
Nicht +64 +32
benutzt
Nicht AUS AUS
benutzt
Nicht AUS EIN
benutzt
Nicht EIN AUS
benutzt
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
6 5 4
+16 +8
AUS AUS
AUS AUS
EIN AUS
3 2 1
+4 +2 +1
EIN AUS EIN
AUS EIN EIN
AUS EIN AUS
19
