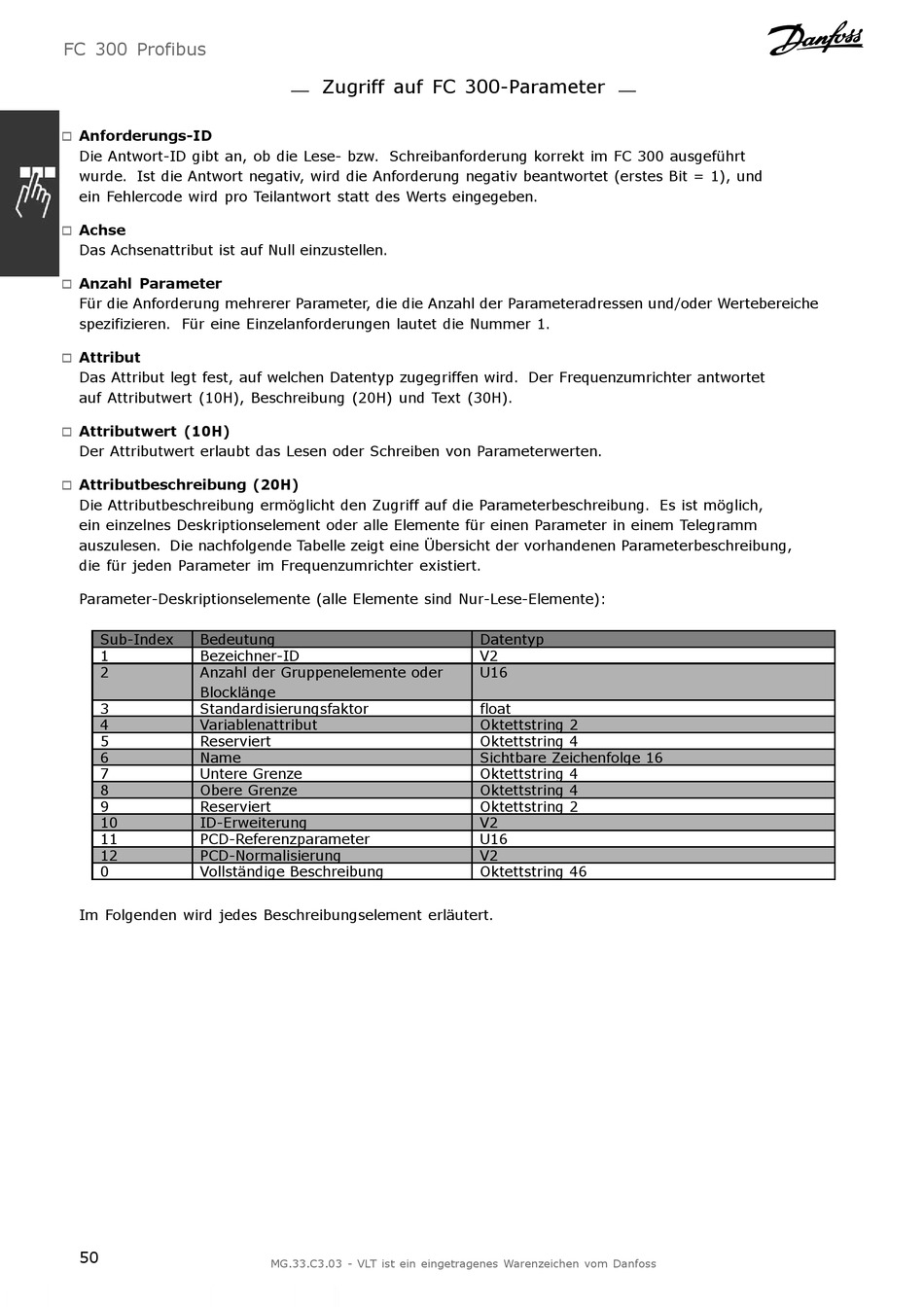

FC 300 Profibus
Anforderungs-ID
!
Die Antwort-ID gibt an, ob die Lese- bzw. Schreibanforderung korrekt im FC 300 ausgeführt
wurde. Ist die Antwort negativ, wird die Anforderung negativ beantwortet (erstes Bit = 1), und
ein Fehlercode wird pro Teilantwort statt des Werts eingegeben.
Achse
!
Das Achsenattribut ist auf Null einzustellen.
Anzahl Parameter
!
Für die Anforderung mehrerer Parameter, die die Anzahl der Parameteradressen und/oder Wertebereiche
spezifizieren. Für eine Einzelanforderungen lautet die Nummer 1.
Attribut
!
Das Attribut legt fest, auf welchen Datentyp zugegriffen wird. Der Frequenzumrichter antwortet
auf Attributwert (10H), Beschreibung (20H) und Text (30H).
Attributwert (10H)
!
Der Attributwert erlaubt das Lesen oder Schreiben von Parameterwerten.
Attributbeschreibung (20H)
!
Die Attributbeschreibung ermöglicht den Zugriff auf die Parameterbeschreibung. Es ist möglich,
ein einzelnes Deskriptionselement oder alle Elemente für einen Parameter in einem Telegramm
auszulesen. Die nachfolgende Tabelle zeigt eine Übersicht der vorhandenen Parameterbeschreibung,
die für jeden Parameter im Frequenzumrichter existiert.
Parameter-Deskriptionselemente (alle Elemente sind Nur-Lese-Elemente):
Sub-Index Bedeutung
1 Bezeichner-ID
2 Anzahl der Gruppenelemente oder
Blocklänge
3 Standardisierungsfaktor
4 Variablenattribut
5 Reserviert
6 Name
7 Untere Grenze
8 Obere Grenze
9 Reserviert
10 ID-Erweiterung
11 PCD-Referenzparameter
12 PCD-Normalisierung
0 Vollständige Beschreibung
Im Folgenden wird jedes Beschreibungselement erläutert.
50
Zugriff auf FC 300-Parameter
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Datentyp
V2
U16
float
Oktettstring 2
Oktettstring 4
Sichtbare Zeichenfolge 16
Oktettstring 4
Oktettstring 4
Oktettstring 2
V2
U16
V2
Oktettstring 46
