FC 300 Profibus

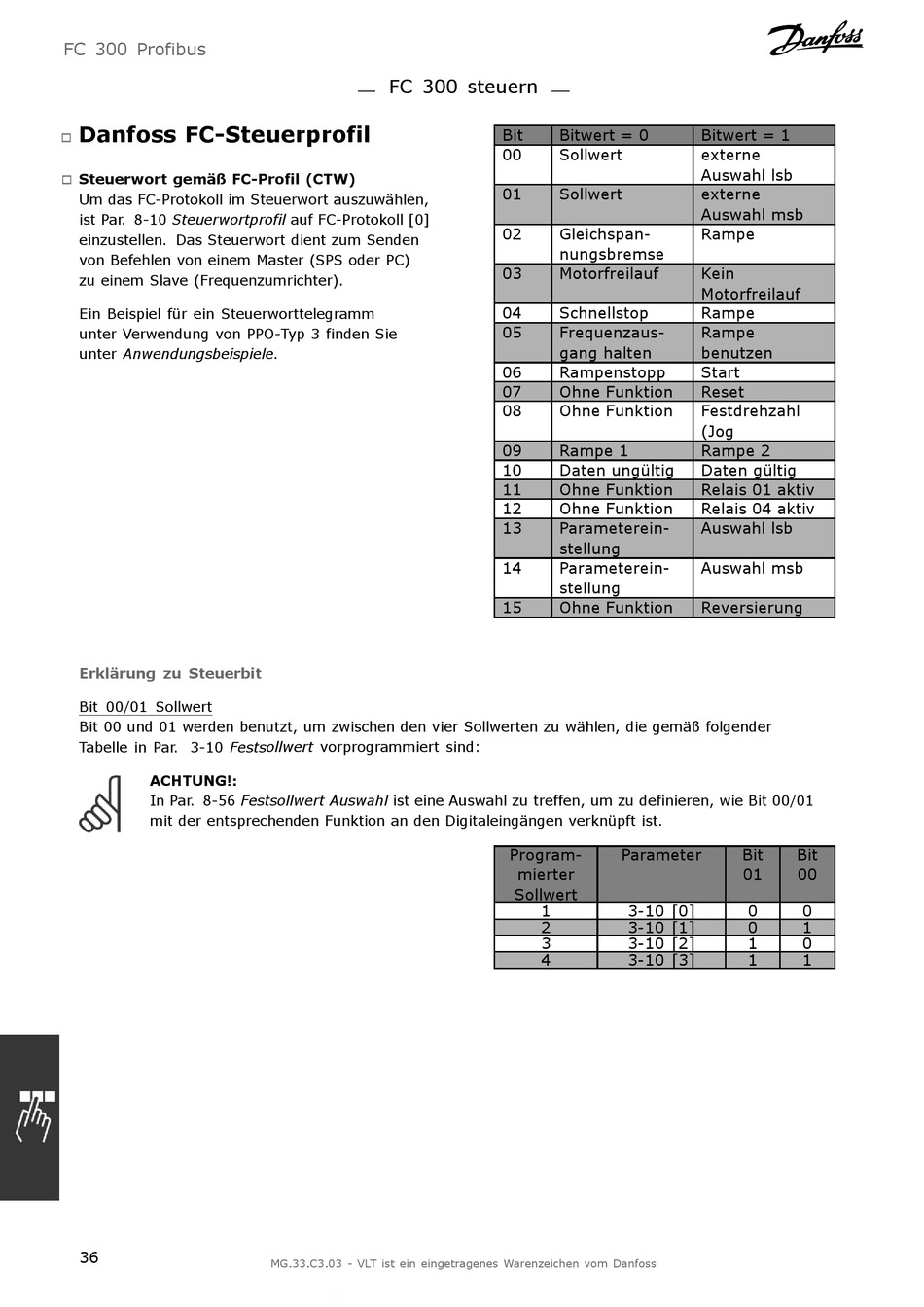

Danfoss FC-Steuerprofil

!
Steuerwort gemäß FC-Profil (CTW)
!
Um das FC-Protokoll im Steuerwort auszuwählen,
ist Par. 8-10 Steuerwortprofil auf FC-Protokoll [0]
einzustellen. Das Steuerwort dient zum Senden
von Befehlen von einem Master (SPS oder PC)
zu einem Slave (Frequenzumrichter).
Ein Beispiel für ein Steuerworttelegramm
unter Verwendung von PPO-Typ 3 finden Sie
unter Anwendungsbeispiele.
Erklärung zu Steuerbit
Bit 00/01 Sollwert
Bit 00 und 01 werden benutzt, um zwischen den vier Sollwerten zu wählen, die gemäß folgender
Tabelle in Par. 3-10 Festsollwert vorprogrammiert sind:
ACHTUNG!:
In Par. 8-56 Festsollwert Auswahl ist eine Auswahl zu treffen, um zu definieren, wie Bit 00/01
mit der entsprechenden Funktion an den Digitaleingängen verknüpft ist.
36
FC 300 steuern
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Bit Bitwert = 0
00 Sollwert
01 Sollwert
02 Gleichspan-
nungsbremse
03 Motorfreilauf
04 Schnellstop
05 Frequenzaus-
gang halten
06 Rampenstopp
07 Ohne Funktion
08 Ohne Funktion
09 Rampe 1
10 Daten ungültig
11 Ohne Funktion
12 Ohne Funktion
13 Parameterein-
stellung
14 Parameterein-
stellung
15 Ohne Funktion
Program- Parameter
mierter
Sollwert
1 3-10 [0]
2 3-10 [1]
3 3-10 [2]
4 3-10 [3]
Bitwert = 1
externe
Auswahl lsb
externe
Auswahl msb
Rampe
Kein
Motorfreilauf
Rampe
Rampe
benutzen
Start
Reset
Festdrehzahl
(Jog
Rampe 2
Daten gültig
Relais 01 aktiv
Relais 04 aktiv
Auswahl lsb
Auswahl msb
Reversierung
Bit Bit
01 00
0 0
0 1
1 0
1 1
