FC 300 Profibus

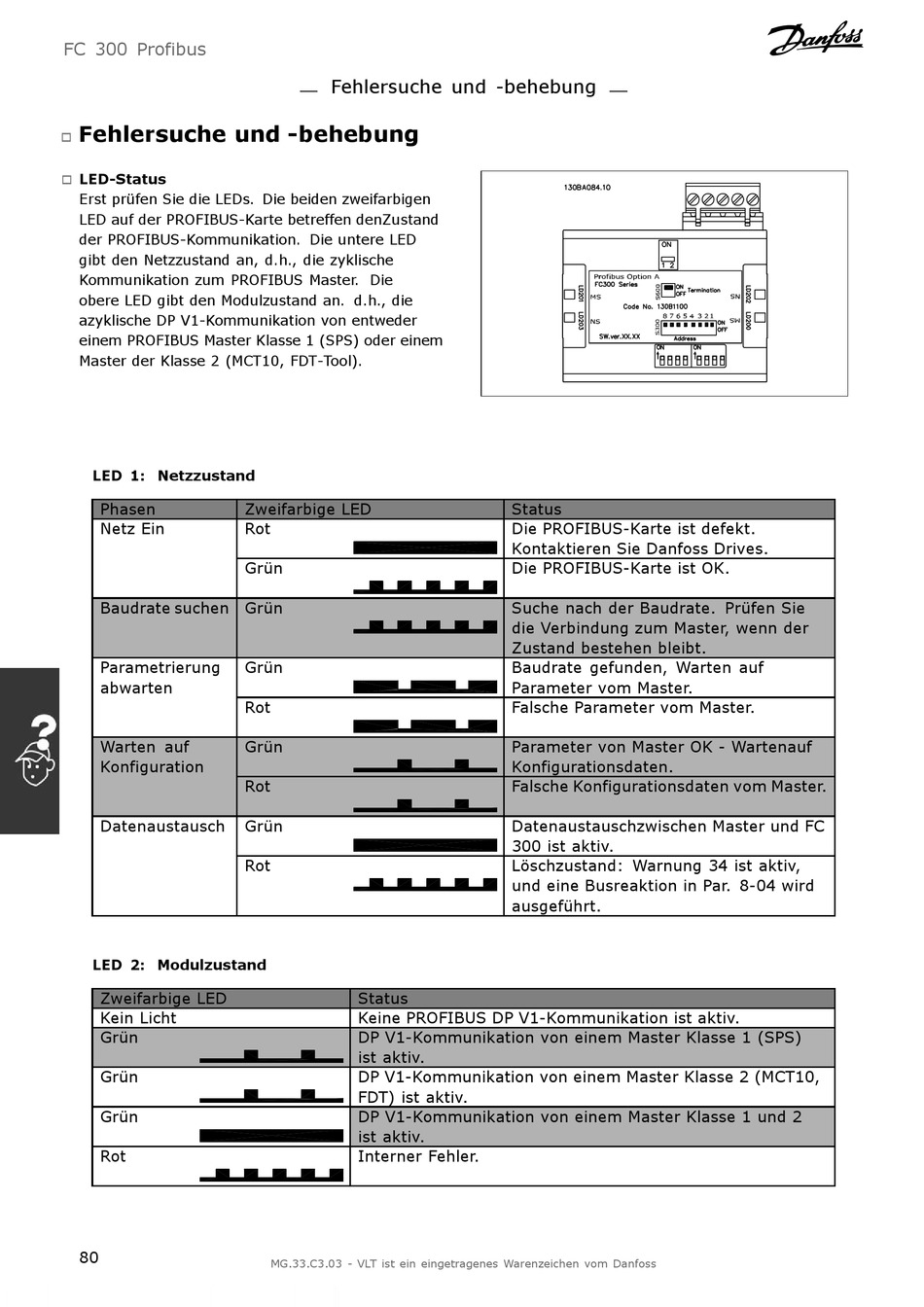

Fehlersuche und -behebung

!

LED-Status

!
Erst prüfen Sie die LEDs. Die beiden zweifarbigen
LED auf der PROFIBUS-Karte betreffen denZustand
der PROFIBUS-Kommunikation. Die untere LED
gibt den Netzzustand an, d.h., die zyklische
Kommunikation zum PROFIBUS Master. Die
obere LED gibt den Modulzustand an. d.h., die
azyklische DP V1-Kommunikation von entweder
einem PROFIBUS Master Klasse 1 (SPS) oder einem
Master der Klasse 2 (MCT10, FDT-Tool).
LED 1: Netzzustand
Phasen
Netz Ein
Baudrate suchen Grün
Parametrierung
abwarten
Warten auf
Konfiguration
Datenaustausch
LED 2: Modulzustand
Zweifarbige LED
Kein Licht
Grün
Grün
Grün
Rot
80
Fehlersuche und -behebung
Zweifarbige LED
Rot
Grün
Grün
Rot
Grün
Rot
Grün
Rot
Status
Keine PROFIBUS DP V1-Kommunikation ist aktiv.
DP V1-Kommunikation von einem Master Klasse 1 (SPS)
ist aktiv.
DP V1-Kommunikation von einem Master Klasse 2 (MCT10,
FDT) ist aktiv.
DP V1-Kommunikation von einem Master Klasse 1 und 2
ist aktiv.
Interner Fehler.
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Status
Die PROFIBUS-Karte ist defekt.
Kontaktieren Sie Danfoss Drives.
Die PROFIBUS-Karte ist OK.
Suche nach der Baudrate. Prüfen Sie
die Verbindung zum Master, wenn der
Zustand bestehen bleibt.
Baudrate gefunden, Warten auf
Parameter vom Master.
Falsche Parameter vom Master.
Parameter von Master OK - Wartenauf
Konfigurationsdaten.
Falsche Konfigurationsdaten vom Master.
Datenaustauschzwischen Master und FC
300 ist aktiv.
Löschzustand: Warnung 34 ist aktiv,
und eine Busreaktion in Par. 8-04 wird
ausgeführt.
