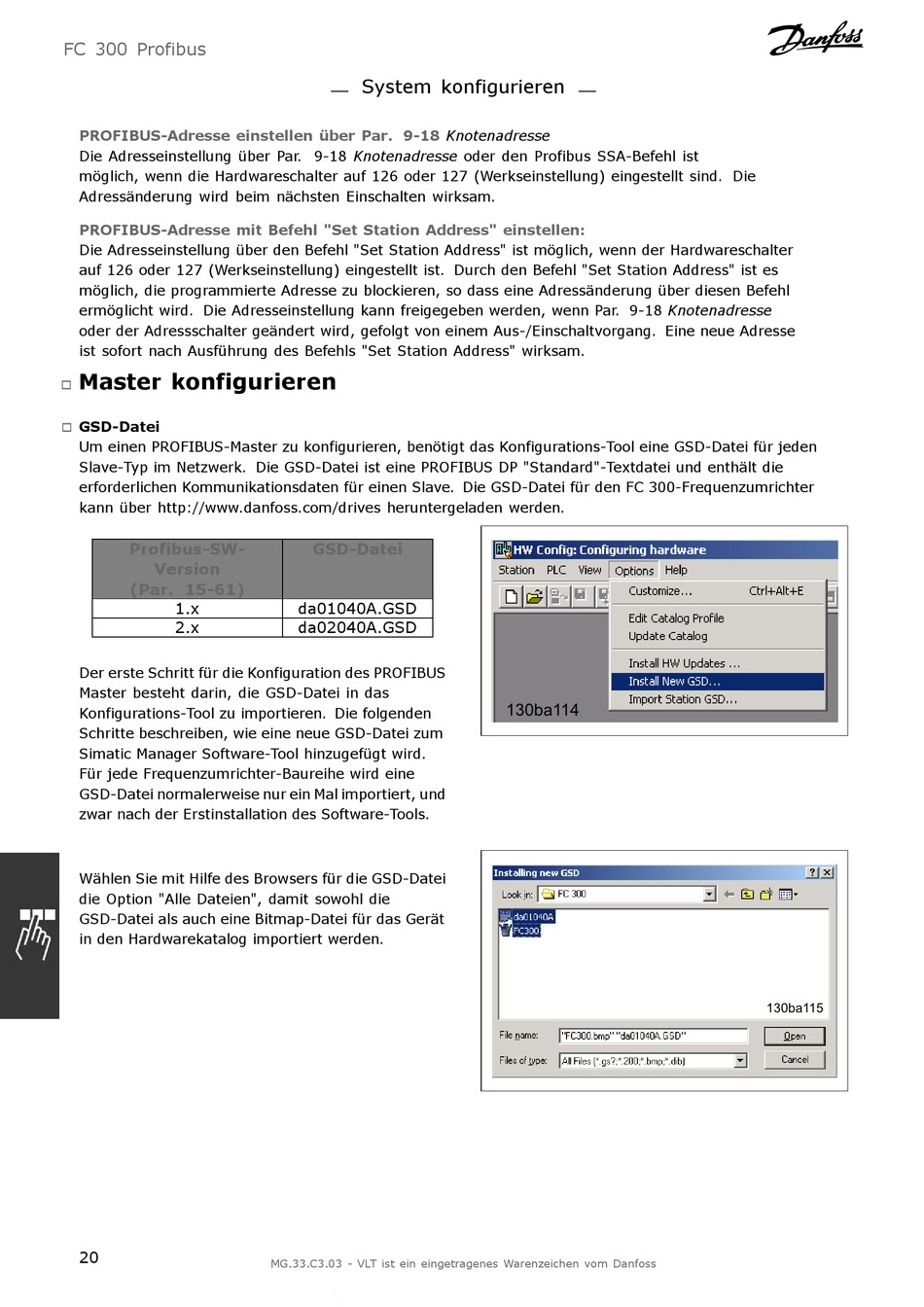

FC 300 Profibus
PROFIBUS-Adresse einstellen über Par. 9-18
Die Adresseinstellung über Par. 9-18 Knotenadresse oder den Profibus SSA-Befehl ist
möglich, wenn die Hardwareschalter auf 126 oder 127 (Werkseinstellung) eingestellt sind. Die
Adressänderung wird beim nächsten Einschalten wirksam.

PROFIBUS-Adresse mit Befehl "Set Station Address" einstellen:

Die Adresseinstellung über den Befehl "Set Station Address" ist möglich, wenn der Hardwareschalter
auf 126 oder 127 (Werkseinstellung) eingestellt ist. Durch den Befehl "Set Station Address" ist es
möglich, die programmierte Adresse zu blockieren, so dass eine Adressänderung über diesen Befehl
ermöglicht wird. Die Adresseinstellung kann freigegeben werden, wenn Par. 9-18 Knotenadresse
oder der Adressschalter geändert wird, gefolgt von einem Aus-/Einschaltvorgang. Eine neue Adresse
ist sofort nach Ausführung des Befehls "Set Station Address" wirksam.

Master konfigurieren

!

GSD-Datei

!
Um einen PROFIBUS-Master zu konfigurieren, benötigt das Konfigurations-Tool eine GSD-Datei für jeden
Slave-Typ im Netzwerk. Die GSD-Datei ist eine PROFIBUS DP "Standard"-Textdatei und enthält die
erforderlichen Kommunikationsdaten für einen Slave. Die GSD-Datei für den FC 300-Frequenzumrichter
kann über http://www.danfoss.com/drives heruntergeladen werden.
Profibus-SW-
Version
(Par. 15-61)
1.x
2.x
Der erste Schritt für die Konfiguration des PROFIBUS
Master besteht darin, die GSD-Datei in das
Konfigurations-Tool zu importieren. Die folgenden
Schritte beschreiben, wie eine neue GSD-Datei zum
Simatic Manager Software-Tool hinzugefügt wird.
Für jede Frequenzumrichter-Baureihe wird eine
GSD-Datei normalerweise nur ein Mal importiert, und
zwar nach der Erstinstallation des Software-Tools.
Wählen Sie mit Hilfe des Browsers für die GSD-Datei
die Option "Alle Dateien", damit sowohl die
GSD-Datei als auch eine Bitmap-Datei für das Gerät
in den Hardwarekatalog importiert werden.
20
System konfigurieren
GSD-Datei
da01040A.GSD
da02040A.GSD
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Knotenadresse
