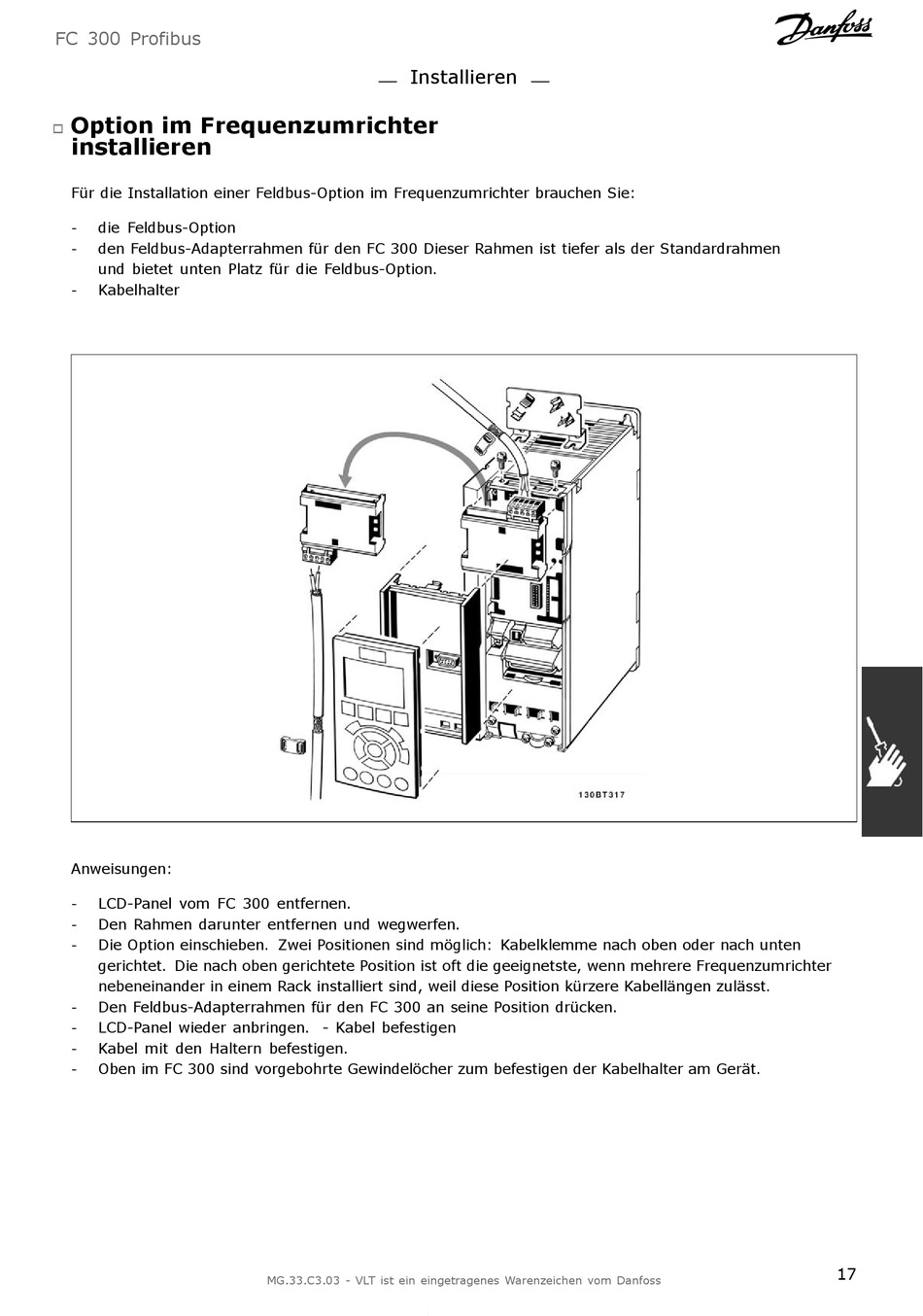

Option im Frequenzumrichter
!
installieren
Für die Installation einer Feldbus-Option im Frequenzumrichter brauchen Sie:
die Feldbus-Option
-
den Feldbus-Adapterrahmen für den FC 300 Dieser Rahmen ist tiefer als der Standardrahmen
-
und bietet unten Platz für die Feldbus-Option.
- Kabelhalter
Anweisungen:
- LCD-Panel vom FC 300 entfernen.
Den Rahmen darunter entfernen und wegwerfen.
-
Die Option einschieben. Zwei Positionen sind möglich: Kabelklemme nach oben oder nach unten
-
gerichtet. Die nach oben gerichtete Position ist oft die geeignetste, wenn mehrere Frequenzumrichter
nebeneinander in einem Rack installiert sind, weil diese Position kürzere Kabellängen zulässt.
Den Feldbus-Adapterrahmen für den FC 300 an seine Position drücken.
-
- LCD-Panel wieder anbringen. - Kabel befestigen
Kabel mit den Haltern befestigen.
-
Oben im FC 300 sind vorgebohrte Gewindelöcher zum befestigen der Kabelhalter am Gerät.
-
