FC 300 Profibus
Erdung
!
Es ist wichtig, daß alle an den PROFIBUS angeschlossenen Stationen mit dem gleichen Erdpotential
verbunden sind. Die Erdung muss eine niedrige HF (Hochfrequenz)-Impedanz aufweisen. Dies lässt
sich bewerkstelligen, indem eine große Fläche des Gehäuses geerdet wird, z.B. durch Montage de
Baureihe FC 300 an eine leitfähige Rückwand. Besonders bei weiten Entfernungen zwischen den
Stationen in einem PROFIBUS-Netz kann es notwendig sein, zusätzliche Potentialausgleichkabel zu
verwenden, die die einzelnen Stationen mit dem gleichen Erdpotential verbinden.

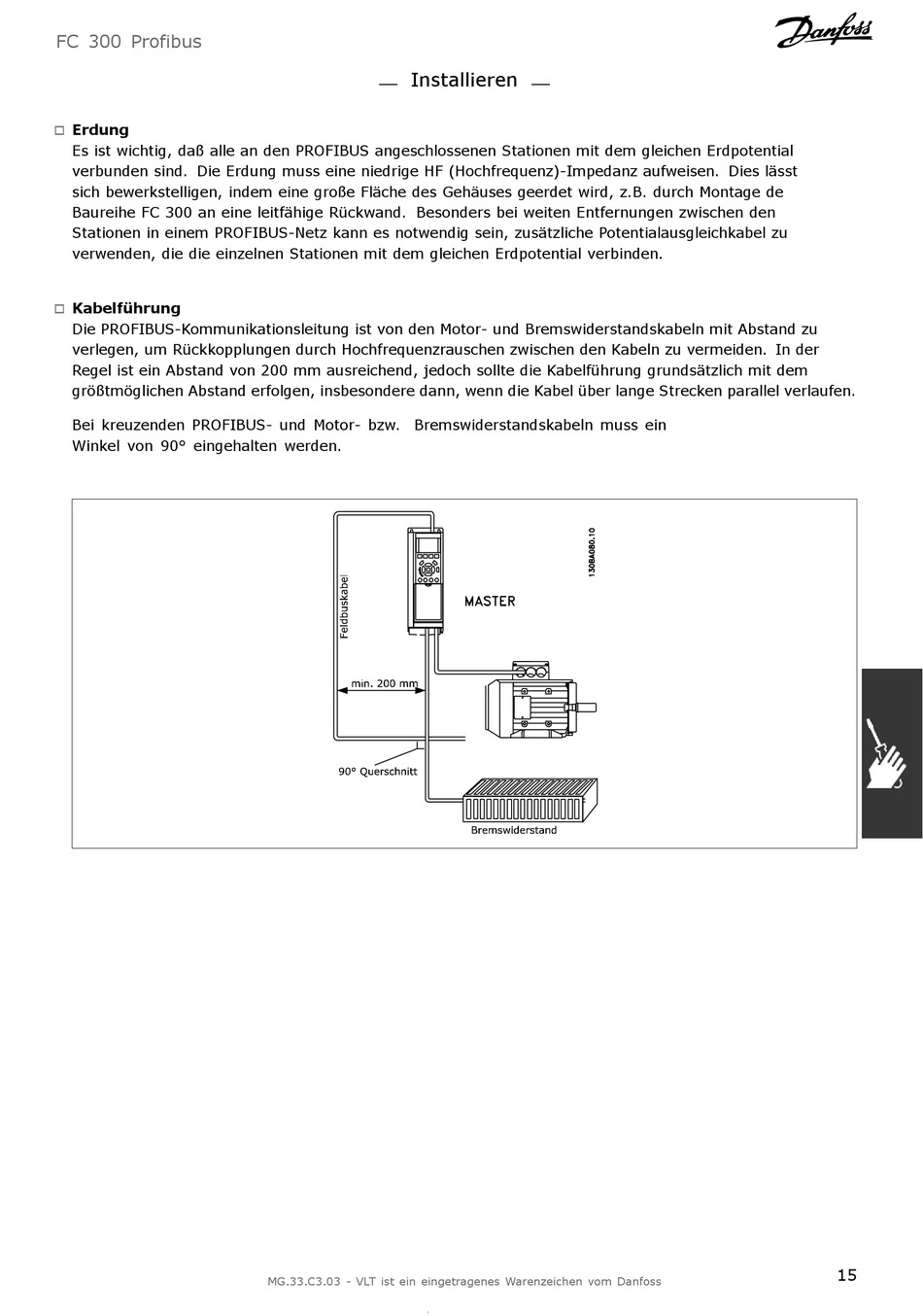

Kabelführung
!
Die PROFIBUS-Kommunikationsleitung ist von den Motor- und Bremswiderstandskabeln mit Abstand zu
verlegen, um Rückkopplungen durch Hochfrequenzrauschen zwischen den Kabeln zu vermeiden. In der
Regel ist ein Abstand von 200 mm ausreichend, jedoch sollte die Kabelführung grundsätzlich mit dem
größtmöglichen Abstand erfolgen, insbesondere dann, wenn die Kabel über lange Strecken parallel verlaufen.
Bei kreuzenden PROFIBUS- und Motor- bzw. Bremswiderstandskabeln muss ein
Winkel von 90° eingehalten werden.
Installieren
