FC 300 Profibus

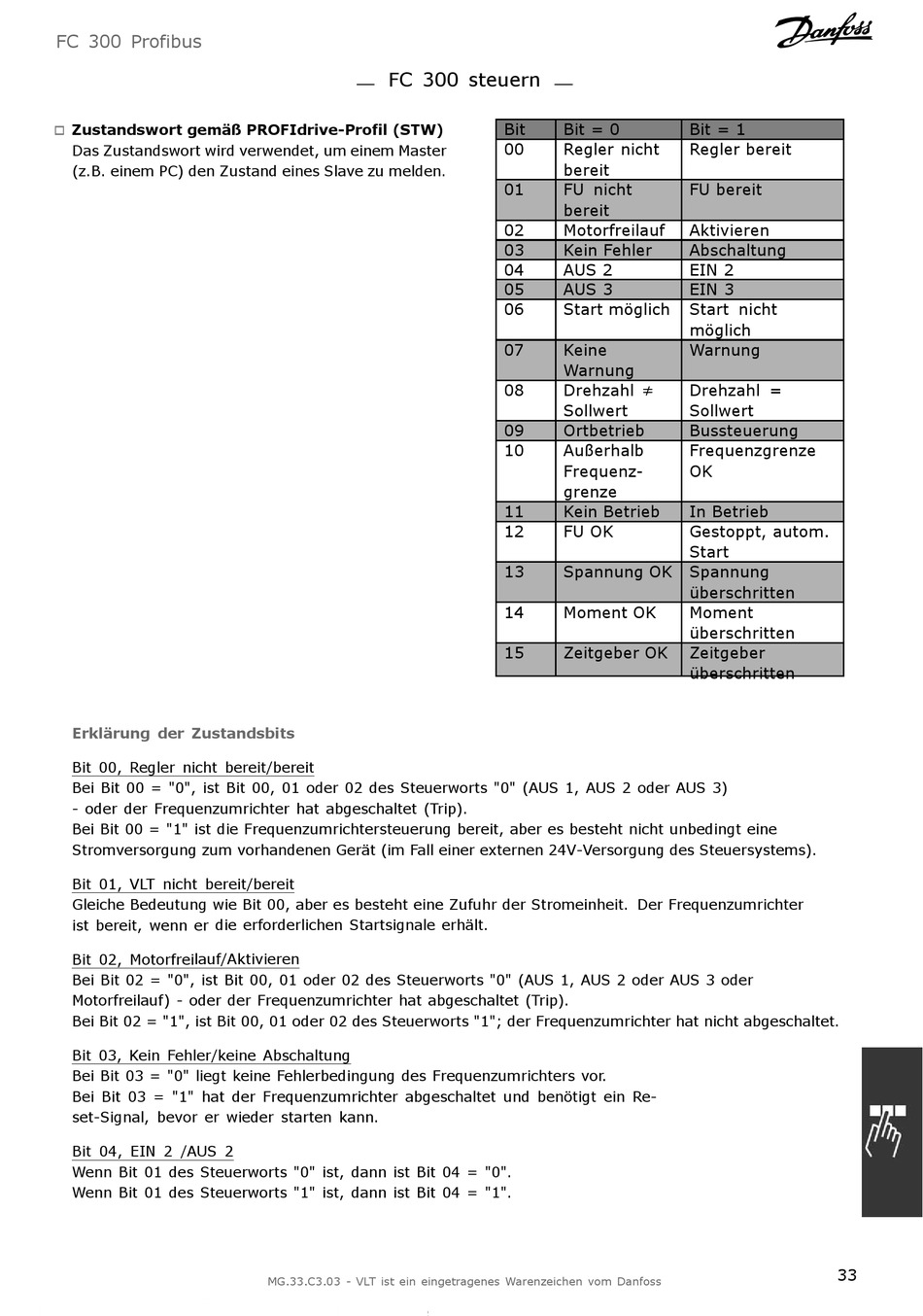

Zustandswort gemäß PROFIdrive-Profil (STW)
!
Das Zustandswort wird verwendet, um einem Master
(z.B. einem PC) den Zustand eines Slave zu melden.
Erklärung der Zustandsbits
Bit 00, Regler nicht bereit/bereit
Bei Bit 00 = "0", ist Bit 00, 01 oder 02 des Steuerworts "0" (AUS 1, AUS 2 oder AUS 3)
- oder der Frequenzumrichter hat abgeschaltet (Trip).
Bei Bit 00 = "1" ist die Frequenzumrichtersteuerung bereit, aber es besteht nicht unbedingt eine
Stromversorgung zum vorhandenen Gerät (im Fall einer externen 24V-Versorgung des Steuersystems).
Bit 01, VLT nicht bereit/bereit
Gleiche Bedeutung wie Bit 00, aber es besteht eine Zufuhr der Stromeinheit. Der Frequenzumrichter
ist bereit, wenn er die erforderlichen Startsignale erhält.
Bit 02, Motorfreilauf/Aktivieren
Bei Bit 02 = "0", ist Bit 00, 01 oder 02 des Steuerworts "0" (AUS 1, AUS 2 oder AUS 3 oder
Motorfreilauf) - oder der Frequenzumrichter hat abgeschaltet (Trip).
Bei Bit 02 = "1", ist Bit 00, 01 oder 02 des Steuerworts "1"; der Frequenzumrichter hat nicht abgeschaltet.
Bit 03, Kein Fehler/keine Abschaltung
Bei Bit 03 = "0" liegt keine Fehlerbedingung des Frequenzumrichters vor.
Bei Bit 03 = "1" hat der Frequenzumrichter abgeschaltet und benötigt ein Re-
set-Signal, bevor er wieder starten kann.
Bit 04, EIN 2 /AUS 2
Wenn Bit 01 des Steuerworts "0" ist, dann ist Bit 04 = "0".
Wenn Bit 01 des Steuerworts "1" ist, dann ist Bit 04 = "1".
FC 300 steuern
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Bit Bit = 0
00 Regler nicht
bereit
01 FU nicht
bereit
02 Motorfreilauf
03 Kein Fehler
04 AUS 2
05 AUS 3
06 Start möglich
07 Keine
Warnung
08 Drehzahl ≠
Sollwert
09 Ortbetrieb
10 Außerhalb
Frequenz-
grenze
11 Kein Betrieb
12 FU OK
13 Spannung OK
14 Moment OK
15 Zeitgeber OK
Bit = 1
Regler bereit
FU bereit
Aktivieren
Abschaltung
EIN 2
EIN 3
Start nicht
möglich
Warnung
Drehzahl =
Sollwert
Bussteuerung
Frequenzgrenze
OK
In Betrieb
Gestoppt, autom.
Start
Spannung
überschritten
Moment
überschritten
Zeitgeber
überschritten
33
