FC 300 Profibus

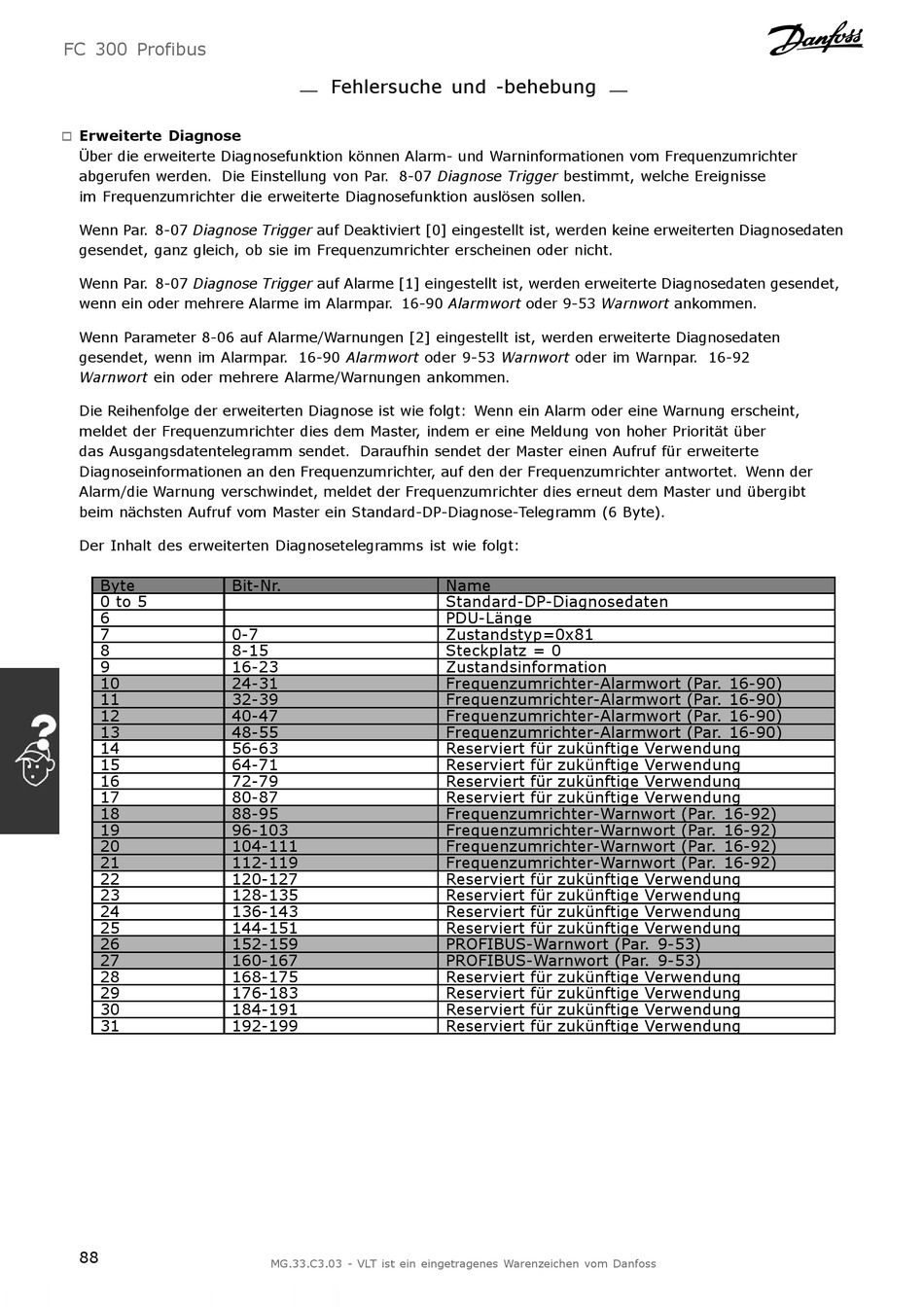

Erweiterte Diagnose

!
Über die erweiterte Diagnosefunktion können Alarm- und Warninformationen vom Frequenzumrichter
abgerufen werden. Die Einstellung von Par. 8-07 Diagnose Trigger bestimmt, welche Ereignisse
im Frequenzumrichter die erweiterte Diagnosefunktion auslösen sollen.
Wenn Par. 8-07 Diagnose Trigger auf Deaktiviert [0] eingestellt ist, werden keine erweiterten Diagnosedaten
gesendet, ganz gleich, ob sie im Frequenzumrichter erscheinen oder nicht.
Wenn Par. 8-07 Diagnose Trigger auf Alarme [1] eingestellt ist, werden erweiterte Diagnosedaten gesendet,
wenn ein oder mehrere Alarme im Alarmpar. 16-90 Alarmwort oder 9-53 Warnwort ankommen.
Wenn Parameter 8-06 auf Alarme/Warnungen [2] eingestellt ist, werden erweiterte Diagnosedaten
gesendet, wenn im Alarmpar. 16-90 Alarmwort oder 9-53 Warnwort oder im Warnpar. 16-92
Warnwort ein oder mehrere Alarme/Warnungen ankommen.
Die Reihenfolge der erweiterten Diagnose ist wie folgt: Wenn ein Alarm oder eine Warnung erscheint,
meldet der Frequenzumrichter dies dem Master, indem er eine Meldung von hoher Priorität über
das Ausgangsdatentelegramm sendet. Daraufhin sendet der Master einen Aufruf für erweiterte
Diagnoseinformationen an den Frequenzumrichter, auf den der Frequenzumrichter antwortet. Wenn der
Alarm/die Warnung verschwindet, meldet der Frequenzumrichter dies erneut dem Master und übergibt
beim nächsten Aufruf vom Master ein Standard-DP-Diagnose-Telegramm (6 Byte).
Der Inhalt des erweiterten Diagnosetelegramms ist wie folgt:
Byte Bit-Nr.
0 to 5
6
7 0-7
8 8-15
9 16-23
10 24-31
11 32-39
12 40-47
13 48-55
14 56-63
15 64-71
16 72-79
17 80-87
18 88-95
19 96-103
20 104-111
21 112-119
22 120-127
23 128-135
24 136-143
25 144-151
26 152-159
27 160-167
28 168-175
29 176-183
30 184-191
31 192-199
88
Fehlersuche und -behebung
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Name
Standard-DP-Diagnosedaten
PDU-Länge
Zustandstyp=0x81
Steckplatz = 0
Zustandsinformation
Frequenzumrichter-Alarmwort (Par. 16-90)
Frequenzumrichter-Alarmwort (Par. 16-90)
Frequenzumrichter-Alarmwort (Par. 16-90)
Frequenzumrichter-Alarmwort (Par. 16-90)
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Frequenzumrichter-Warnwort (Par. 16-92)
Frequenzumrichter-Warnwort (Par. 16-92)
Frequenzumrichter-Warnwort (Par. 16-92)
Frequenzumrichter-Warnwort (Par. 16-92)
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
PROFIBUS-Warnwort (Par. 9-53)
PROFIBUS-Warnwort (Par. 9-53)
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
