FC 300 Profibus

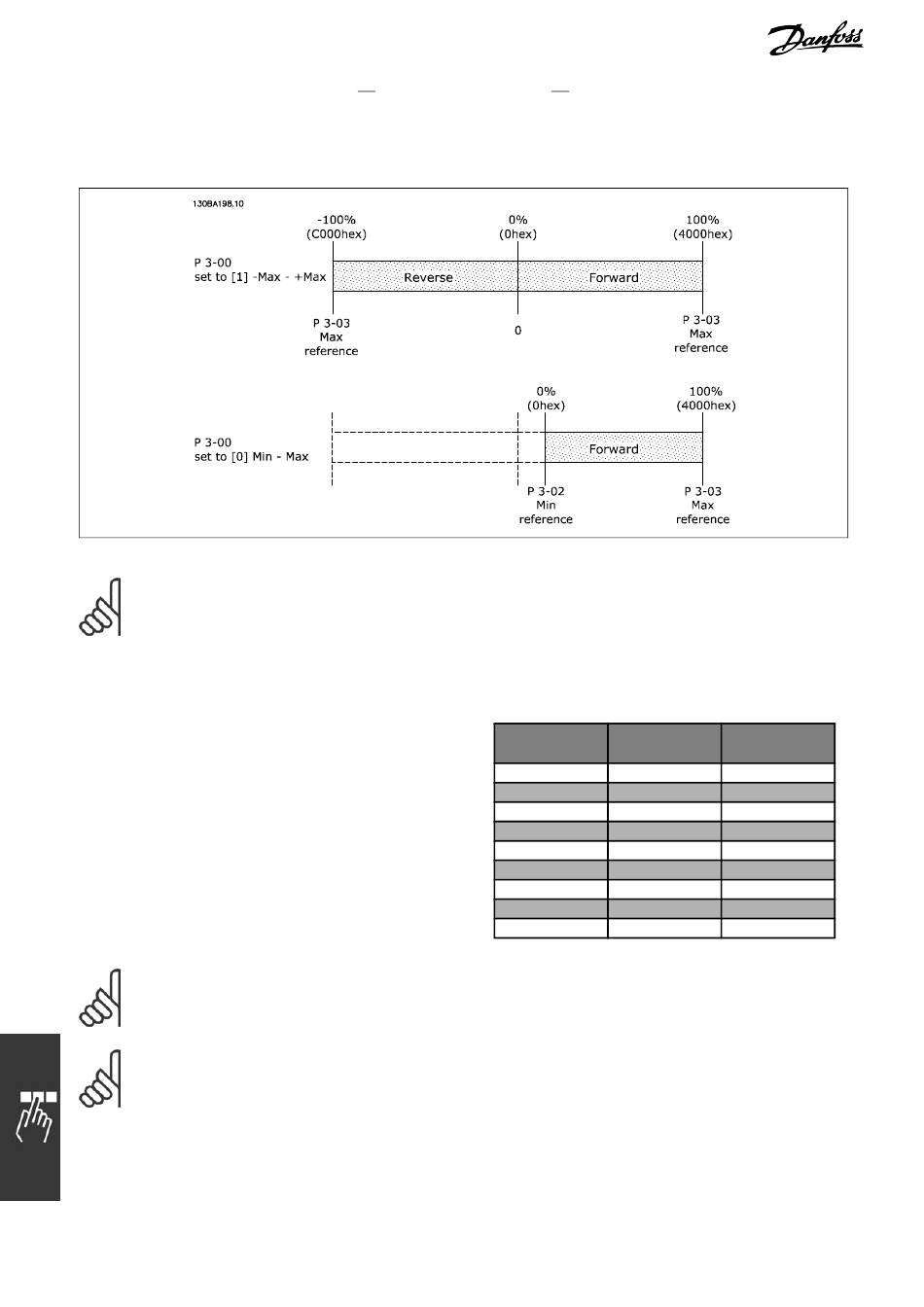

Je nach Einstellung von Par. 3-00 Sollwertbereich werden der Sollwert und Hauptistwert entsprechend skaliert:
ACHTUNG!:
Steht Par. 3-00 auf [0] Min - Max, wird ein negativer Sollwert als 0 % verarbeitet.
Der tatsächliche Ausgang des Frequenzumrichters ist auf die Drehzahlgrenzwertparameter Min
Drehzahl/Max. Drehzahl [UPM/Hz] in Par. 4-11 bis 4-14 beschränkt.
Die endgültige Drehzahlgrenze wird von Par. 4-19 Max. Ausgangsfrequenz bestimmt.
Der Sollwert und Hauptistwert haben das in
der Tabelle gezeigte Format.
ACHTUNG!:
Negative Zahlen werden mit Hilfe des Zweierkomplements gebildet.
ACHTUNG!:
Der Datentyp für HSW und HIP ist ein standardisierter N2 16-Bit-Wert, d.h., er kann einen
Bereich von -200 % bis +200 % (8001 bis 7FFF) ausdrücken.
28
FC 300 steuern
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
HSW / HIW Ganzzahl in
Hex
100% 4000
75% 3000
50% 2000
25% 1000
0% 0
-25% F000
-50% E000
-75% D000
-100% C000
Ganzzahl als
Dezimalzahl
16.384
12.288
8.192
4.096
0
-4.096
-8.192
-12.288
-16.384
