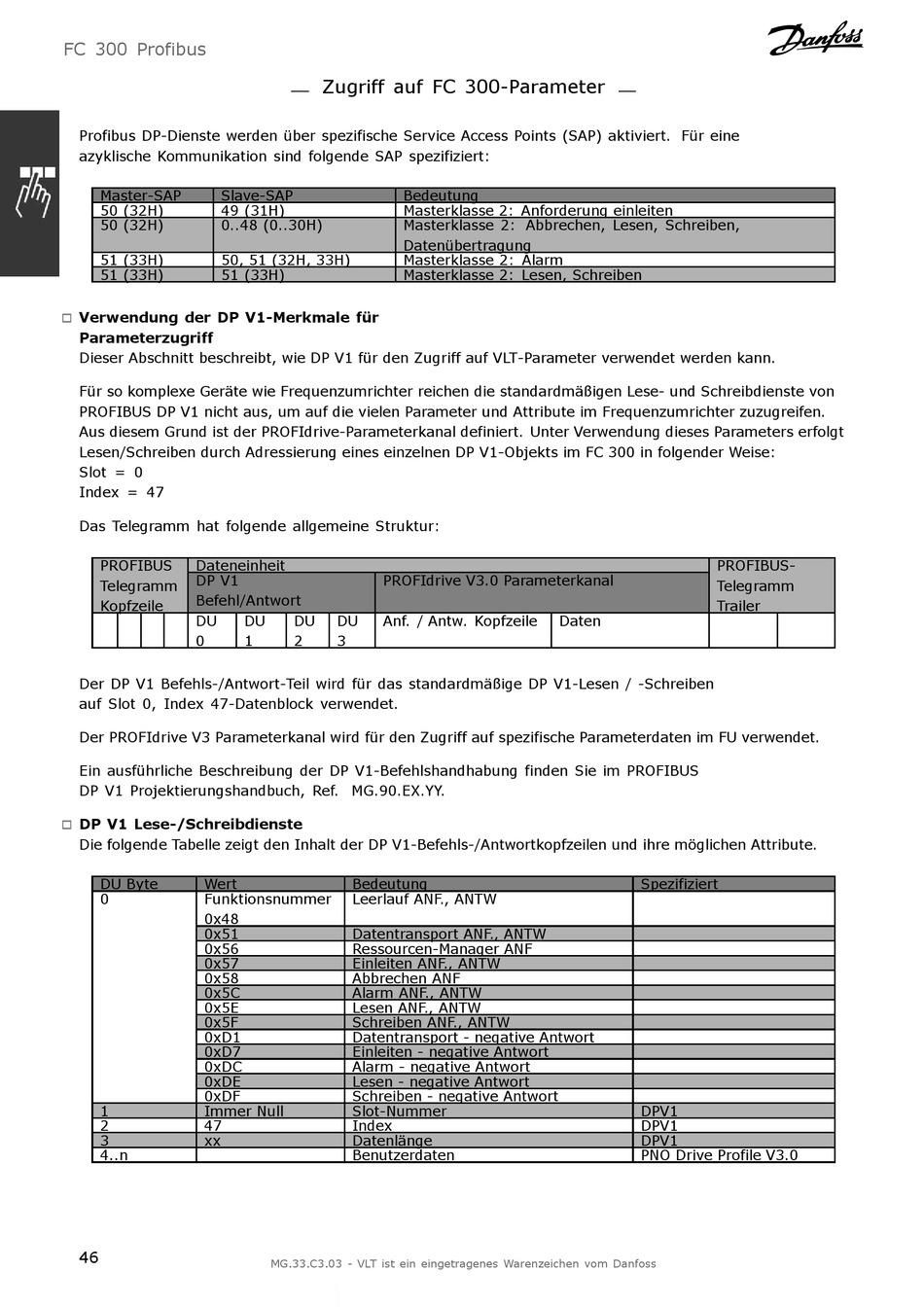

FC 300 Profibus
Profibus DP-Dienste werden über spezifische Service Access Points (SAP) aktiviert. Für eine
azyklische Kommunikation sind folgende SAP spezifiziert:
Master-SAP Slave-SAP
50 (32H) 49 (31H)
50 (32H) 0..48 (0..30H)
51 (33H) 50, 51 (32H, 33H)
51 (33H) 51 (33H)
Verwendung der DP V1-Merkmale für
!
Parameterzugriff
Dieser Abschnitt beschreibt, wie DP V1 für den Zugriff auf VLT-Parameter verwendet werden kann.
Für so komplexe Geräte wie Frequenzumrichter reichen die standardmäßigen Lese- und Schreibdienste von
PROFIBUS DP V1 nicht aus, um auf die vielen Parameter und Attribute im Frequenzumrichter zuzugreifen.
Aus diesem Grund ist der PROFIdrive-Parameterkanal definiert. Unter Verwendung dieses Parameters erfolgt
Lesen/Schreiben durch Adressierung eines einzelnen DP V1-Objekts im FC 300 in folgender Weise:
Slot = 0
Index = 47
Das Telegramm hat folgende allgemeine Struktur:
PROFIBUS Dateneinheit
DP V1
Telegramm
Befehl/Antwort
Kopfzeile
DU
0
Der DP V1 Befehls-/Antwort-Teil wird für das standardmäßige DP V1-Lesen / -Schreiben
auf Slot 0, Index 47-Datenblock verwendet.
Der PROFIdrive V3 Parameterkanal wird für den Zugriff auf spezifische Parameterdaten im FU verwendet.
Ein ausführliche Beschreibung der DP V1-Befehlshandhabung finden Sie im PROFIBUS
DP V1 Projektierungshandbuch, Ref. MG.90.EX.YY.
DP V1 Lese-/Schreibdienste
!
Die folgende Tabelle zeigt den Inhalt der DP V1-Befehls-/Antwortkopfzeilen und ihre möglichen Attribute.
DU Byte Wert
0 Funktionsnummer
0x48
0x51
0x56
0x57
0x58
0x5C
0x5E
0x5F
0xD1
0xD7
0xDC
0xDE
0xDF
1 Immer Null
2 47
3 xx
4..n
46
Zugriff auf FC 300-Parameter
Bedeutung
Masterklasse 2: Anforderung einleiten
Masterklasse 2: Abbrechen, Lesen, Schreiben,
Datenübertragung
Masterklasse 2: Alarm
Masterklasse 2: Lesen, Schreiben
PROFIdrive V3.0 Parameterkanal
DU DU DU Anf. / Antw. Kopfzeile
1 2 3
Bedeutung
Leerlauf ANF., ANTW
Datentransport ANF., ANTW
Ressourcen-Manager ANF
Einleiten ANF., ANTW
Abbrechen ANF
Alarm ANF., ANTW
Lesen ANF., ANTW
Schreiben ANF., ANTW
Datentransport - negative Antwort
Einleiten - negative Antwort
Alarm - negative Antwort
Lesen - negative Antwort
Schreiben - negative Antwort
Slot-Nummer
Index
Datenlänge
Benutzerdaten
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
PROFIBUS-
Telegramm
Trailer
Daten
Spezifiziert
DPV1
DPV1
DPV1
PNO Drive Profile V3.0
