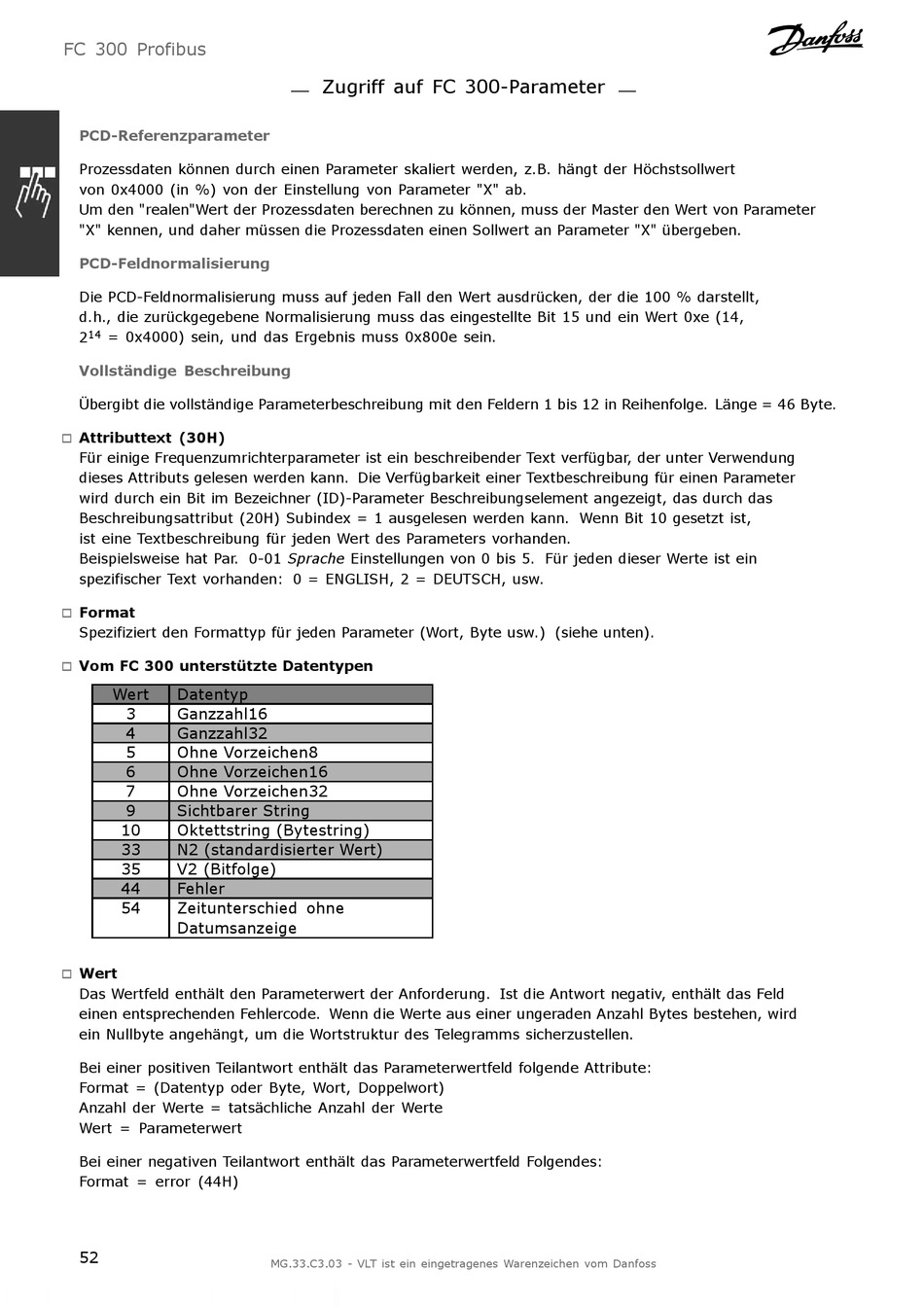

FC 300 Profibus
PCD-Referenzparameter
Prozessdaten können durch einen Parameter skaliert werden, z.B. hängt der Höchstsollwert
von 0x4000 (in %) von der Einstellung von Parameter "X" ab.
Um den "realen"Wert der Prozessdaten berechnen zu können, muss der Master den Wert von Parameter
"X" kennen, und daher müssen die Prozessdaten einen Sollwert an Parameter "X" übergeben.
PCD-Feldnormalisierung
Die PCD-Feldnormalisierung muss auf jeden Fall den Wert ausdrücken, der die 100 % darstellt,
d.h., die zurückgegebene Normalisierung muss das eingestellte Bit 15 und ein Wert 0xe (14,
2 14 = 0x4000) sein, und das Ergebnis muss 0x800e sein.
Vollständige Beschreibung
Übergibt die vollständige Parameterbeschreibung mit den Feldern 1 bis 12 in Reihenfolge. Länge = 46 Byte.
Attributtext (30H)
!
Für einige Frequenzumrichterparameter ist ein beschreibender Text verfügbar, der unter Verwendung
dieses Attributs gelesen werden kann. Die Verfügbarkeit einer Textbeschreibung für einen Parameter
wird durch ein Bit im Bezeichner (ID)-Parameter Beschreibungselement angezeigt, das durch das
Beschreibungsattribut (20H) Subindex = 1 ausgelesen werden kann. Wenn Bit 10 gesetzt ist,
ist eine Textbeschreibung für jeden Wert des Parameters vorhanden.
Beispielsweise hat Par. 0-01 Sprache Einstellungen von 0 bis 5. Für jeden dieser Werte ist ein
spezifischer Text vorhanden: 0 = ENGLISH, 2 = DEUTSCH, usw.
Format
!
Spezifiziert den Formattyp für jeden Parameter (Wort, Byte usw.) (siehe unten).
Vom FC 300 unterstützte Datentypen
!
Wert Datentyp
3 Ganzzahl16
4 Ganzzahl32
5 Ohne Vorzeichen8
6 Ohne Vorzeichen16
7 Ohne Vorzeichen32
9 Sichtbarer String
10 Oktettstring (Bytestring)
33 N2 (standardisierter Wert)
35 V2 (Bitfolge)
44 Fehler
54 Zeitunterschied ohne
Datumsanzeige
Wert
!
Das Wertfeld enthält den Parameterwert der Anforderung. Ist die Antwort negativ, enthält das Feld
einen entsprechenden Fehlercode. Wenn die Werte aus einer ungeraden Anzahl Bytes bestehen, wird
ein Nullbyte angehängt, um die Wortstruktur des Telegramms sicherzustellen.
Bei einer positiven Teilantwort enthält das Parameterwertfeld folgende Attribute:
Format = (Datentyp oder Byte, Wort, Doppelwort)
Anzahl der Werte = tatsächliche Anzahl der Werte
Wert = Parameterwert
Bei einer negativen Teilantwort enthält das Parameterwertfeld Folgendes:
Format = error (44H)
52
Zugriff auf FC 300-Parameter
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
