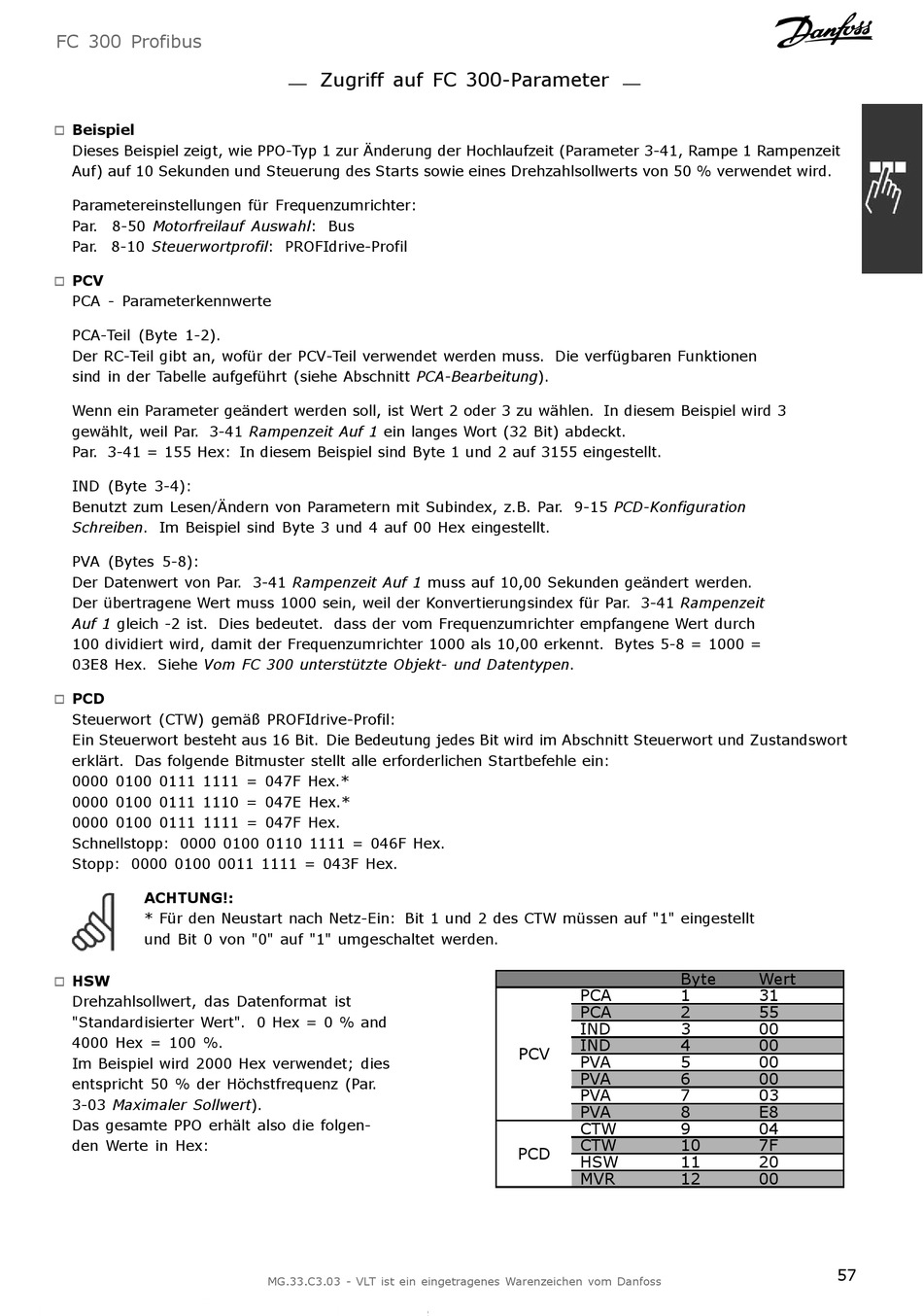

Danfoss VLT FC 300 Bedienungsanleitung Seite 57

FC 300 Profibus
Beispiel
!
Dieses Beispiel zeigt, wie PPO-Typ 1 zur Änderung der Hochlaufzeit (Parameter 3-41, Rampe 1 Rampenzeit
Auf) auf 10 Sekunden und Steuerung des Starts sowie eines Drehzahlsollwerts von 50 % verwendet wird.
Parametereinstellungen für Frequenzumrichter:
Par. 8-50 Motorfreilauf Auswahl: Bus
Par. 8-10 Steuerwortprofil: PROFIdrive-Profil
PCV
!
PCA - Parameterkennwerte
PCA-Teil (Byte 1-2).
Der RC-Teil gibt an, wofür der PCV-Teil verwendet werden muss. Die verfügbaren Funktionen
sind in der Tabelle aufgeführt (siehe Abschnitt PCA-Bearbeitung).
Wenn ein Parameter geändert werden soll, ist Wert 2 oder 3 zu wählen. In diesem Beispiel wird 3
gewählt, weil Par. 3-41 Rampenzeit Auf 1 ein langes Wort (32 Bit) abdeckt.
Par. 3-41 = 155 Hex: In diesem Beispiel sind Byte 1 und 2 auf 3155 eingestellt.
IND (Byte 3-4):
Benutzt zum Lesen/Ändern von Parametern mit Subindex, z.B. Par. 9-15 PCD-Konfiguration
Schreiben. Im Beispiel sind Byte 3 und 4 auf 00 Hex eingestellt.
PVA (Bytes 5-8):
Der Datenwert von Par. 3-41 Rampenzeit Auf 1 muss auf 10,00 Sekunden geändert werden.
Der übertragene Wert muss 1000 sein, weil der Konvertierungsindex für Par. 3-41 Rampenzeit
Auf 1 gleich -2 ist. Dies bedeutet. dass der vom Frequenzumrichter empfangene Wert durch
100 dividiert wird, damit der Frequenzumrichter 1000 als 10,00 erkennt. Bytes 5-8 = 1000 =
03E8 Hex. Siehe Vom FC 300 unterstützte Objekt- und Datentypen.
PCD
!
Steuerwort (CTW) gemäß PROFIdrive-Profil:
Ein Steuerwort besteht aus 16 Bit. Die Bedeutung jedes Bit wird im Abschnitt Steuerwort und Zustandswort
erklärt. Das folgende Bitmuster stellt alle erforderlichen Startbefehle ein:
0000 0100 0111 1111 = 047F Hex.*
0000 0100 0111 1110 = 047E Hex.*
0000 0100 0111 1111 = 047F Hex.
Schnellstopp: 0000 0100 0110 1111 = 046F Hex.
Stopp: 0000 0100 0011 1111 = 043F Hex.
ACHTUNG!:
* Für den Neustart nach Netz-Ein: Bit 1 und 2 des CTW müssen auf "1" eingestellt
und Bit 0 von "0" auf "1" umgeschaltet werden.
HSW
!
Drehzahlsollwert, das Datenformat ist
"Standardisierter Wert". 0 Hex = 0 % and
4000 Hex = 100 %.
Im Beispiel wird 2000 Hex verwendet; dies
entspricht 50 % der Höchstfrequenz (Par.
3-03 Maximaler Sollwert).
Das gesamte PPO erhält also die folgen-
den Werte in Hex:
Zugriff auf FC 300-Parameter
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Byte
PCA 1
PCA 2
IND 3
IND 4
PCV
PVA 5
PVA 6
PVA 7
PVA 8
CTW 9
CTW 10
PCD
HSW 11
MVR 12
Wert
31
55
00
00
00
00
03
E8
04
7F
20
00
