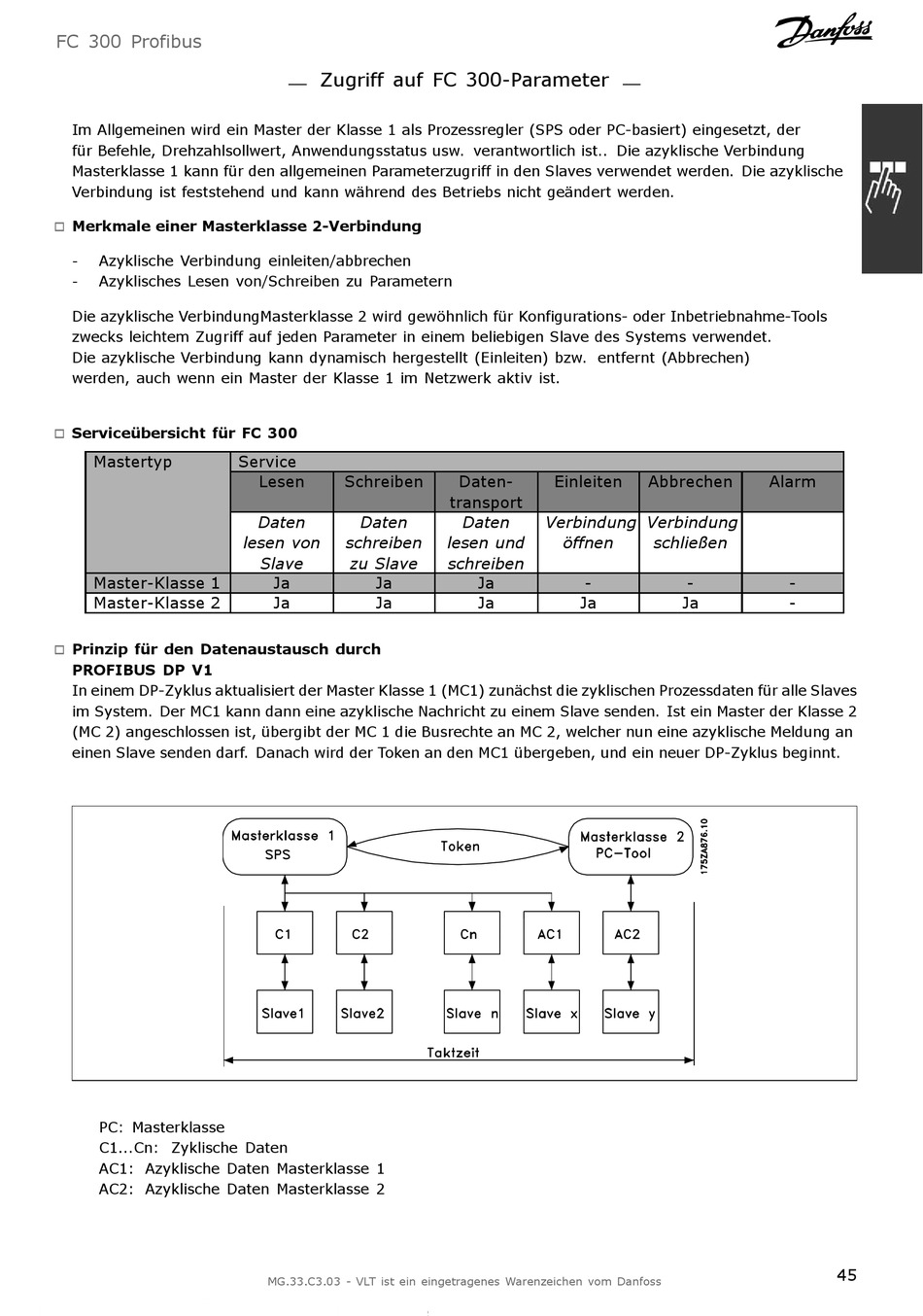

Danfoss VLT FC 300 Bedienungsanleitung Seite 45

FC 300 Profibus
Im Allgemeinen wird ein Master der Klasse 1 als Prozessregler (SPS oder PC-basiert) eingesetzt, der
für Befehle, Drehzahlsollwert, Anwendungsstatus usw. verantwortlich ist.. Die azyklische Verbindung
Masterklasse 1 kann für den allgemeinen Parameterzugriff in den Slaves verwendet werden. Die azyklische
Verbindung ist feststehend und kann während des Betriebs nicht geändert werden.
Merkmale einer Masterklasse 2-Verbindung
!
Azyklische Verbindung einleiten/abbrechen
-
- Azyklisches Lesen von/Schreiben zu Parametern
Die azyklische VerbindungMasterklasse 2 wird gewöhnlich für Konfigurations- oder Inbetriebnahme-Tools
zwecks leichtem Zugriff auf jeden Parameter in einem beliebigen Slave des Systems verwendet.
Die azyklische Verbindung kann dynamisch hergestellt (Einleiten) bzw. entfernt (Abbrechen)
werden, auch wenn ein Master der Klasse 1 im Netzwerk aktiv ist.
Serviceübersicht für FC 300
!
Mastertyp
Master-Klasse 1
Master-Klasse 2
Prinzip für den Datenaustausch durch
!
PROFIBUS DP V1
In einem DP-Zyklus aktualisiert der Master Klasse 1 (MC1) zunächst die zyklischen Prozessdaten für alle Slaves
im System. Der MC1 kann dann eine azyklische Nachricht zu einem Slave senden. Ist ein Master der Klasse 2
(MC 2) angeschlossen ist, übergibt der MC 1 die Busrechte an MC 2, welcher nun eine azyklische Meldung an
einen Slave senden darf. Danach wird der Token an den MC1 übergeben, und ein neuer DP-Zyklus beginnt.
PC: Masterklasse
C1...Cn: Zyklische Daten
AC1: Azyklische Daten Masterklasse 1
AC2: Azyklische Daten Masterklasse 2
Zugriff auf FC 300-Parameter
Service
Lesen Schreiben
Daten Daten
lesen von schreiben
Slave zu Slave
Ja Ja
Ja Ja
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Daten- Einleiten
transport
Daten Verbindung
lesen und öffnen
schreiben
Ja -
Ja Ja
Abbrechen Alarm
Verbindung
schließen
- -
Ja -
