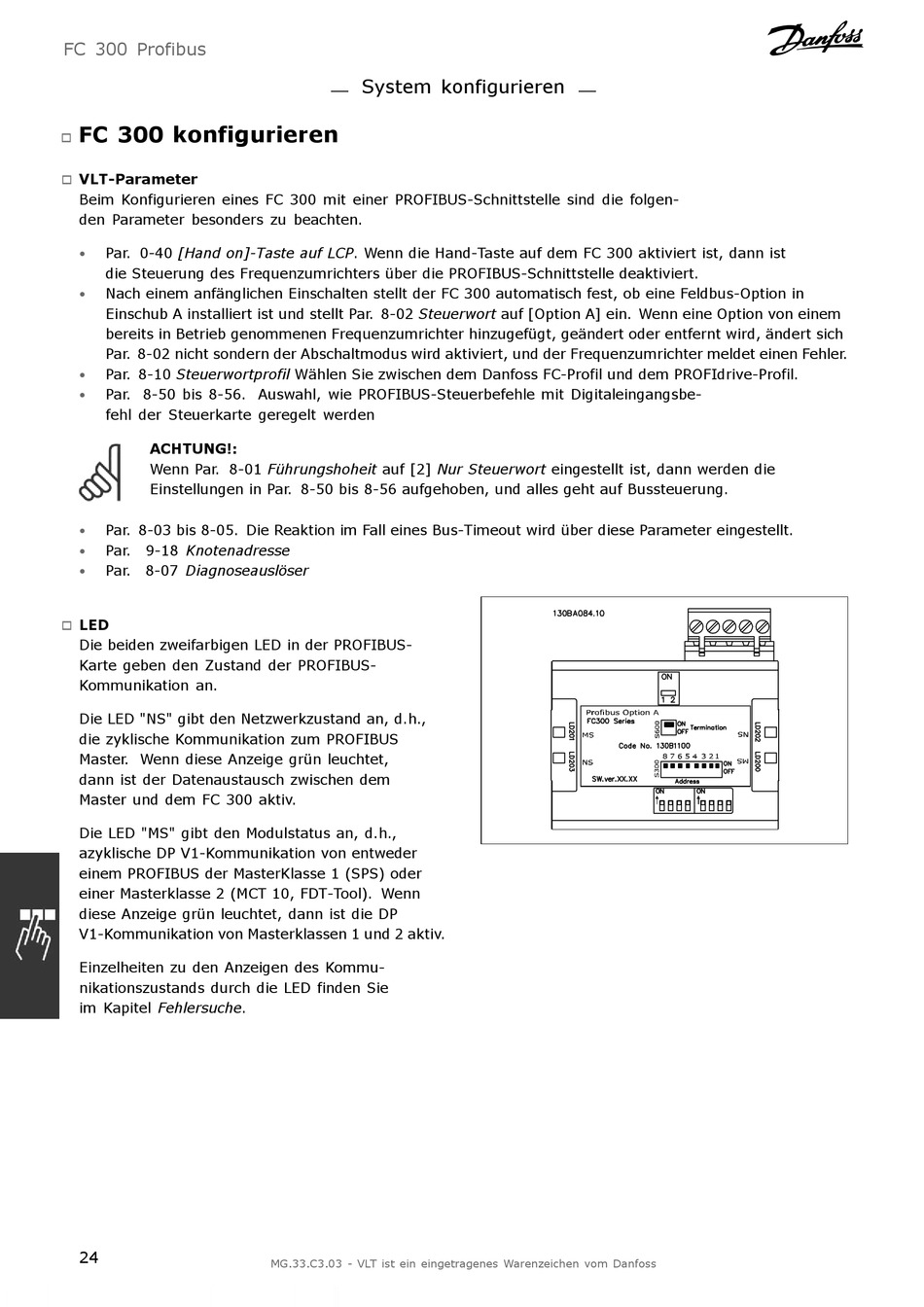

FC 300 konfigurieren

!

VLT-Parameter

!
Beim Konfigurieren eines FC 300 mit einer PROFIBUS-Schnittstelle sind die folgen-
den Parameter besonders zu beachten.
Par. 0-40 [Hand on]-Taste auf LCP. Wenn die Hand-Taste auf dem FC 300 aktiviert ist, dann ist
•
die Steuerung des Frequenzumrichters über die PROFIBUS-Schnittstelle deaktiviert.
Nach einem anfänglichen Einschalten stellt der FC 300 automatisch fest, ob eine Feldbus-Option in
•
Einschub A installiert ist und stellt Par. 8-02 Steuerwort auf [Option A] ein. Wenn eine Option von einem
bereits in Betrieb genommenen Frequenzumrichter hinzugefügt, geändert oder entfernt wird, ändert sich
Par. 8-02 nicht sondern der Abschaltmodus wird aktiviert, und der Frequenzumrichter meldet einen Fehler.
Par. 8-10 Steuerwortprofil Wählen Sie zwischen dem Danfoss FC-Profil und dem PROFIdrive-Profil.
•
Par. 8-50 bis 8-56. Auswahl, wie PROFIBUS-Steuerbefehle mit Digitaleingangsbe-
•
fehl der Steuerkarte geregelt werden
ACHTUNG!:
Wenn Par. 8-01 Führungshoheit auf [2] Nur Steuerwort eingestellt ist, dann werden die
Einstellungen in Par. 8-50 bis 8-56 aufgehoben, und alles geht auf Bussteuerung.
• Par. 8-03 bis 8-05. Die Reaktion im Fall eines Bus-Timeout wird über diese Parameter eingestellt.
Par. 9-18 Knotenadresse
•
Par. 8-07 Diagnoseauslöser
•

LED

!
Die beiden zweifarbigen LED in der PROFIBUS-
Karte geben den Zustand der PROFIBUS-
Kommunikation an.
Die LED "NS" gibt den Netzwerkzustand an, d.h.,
die zyklische Kommunikation zum PROFIBUS
Master. Wenn diese Anzeige grün leuchtet,
dann ist der Datenaustausch zwischen dem
Master und dem FC 300 aktiv.
Die LED "MS" gibt den Modulstatus an, d.h.,
azyklische DP V1-Kommunikation von entweder
einem PROFIBUS der MasterKlasse 1 (SPS) oder
einer Masterklasse 2 (MCT 10, FDT-Tool). Wenn
diese Anzeige grün leuchtet, dann ist die DP
V1-Kommunikation von Masterklassen 1 und 2 aktiv.
Einzelheiten zu den Anzeigen des Kommu-
nikationszustands durch die LED finden Sie
im Kapitel Fehlersuche.
24
System konfigurieren
