FC 300 Profibus

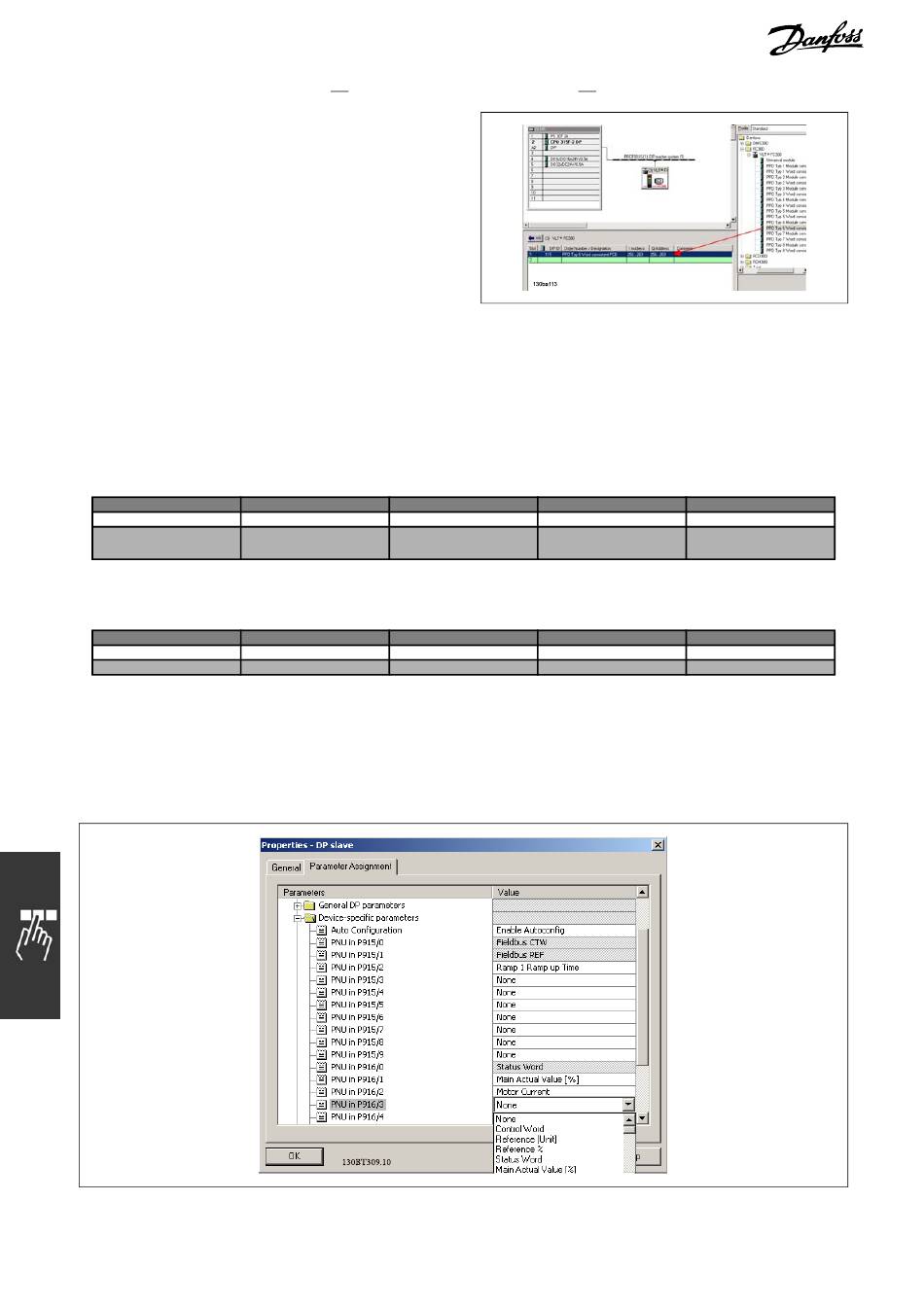

Danach werden die peripheren Ein- und
Ausgangsdaten eingestellt. Daten, die im
peripheren Bereich eingestellt sind, werden zyklisch
über PPO-Typen übertragen. Im Beispiel unten
wird ein PPO-Typ 6 Wort per Drag-and-Drop
im ersten Steckplatz abgelegt.
Nähere Informationen im PPO-Typ-Abschnitt
in FC 300 steuern.
Das Konfigurations-Tool vergibt automatisch Adressen im peripheren Adressbereich. In diesem
Beispiel haben Eingangs- und Ausgangsbereich folgende Konfiguration:
PPO-Typ 6:
PCD lesen (VLT zu SPS)
PCD-Wortnummer
Eingangsadresse
Satz
PCD schreiben (SPS zu VLT)
PCD-Wortnummer
Ausgangsadresse
Satz
Bei Profibus SW-Version 2.x und höher wird Autokonfiguration von Prozessdaten unterstützt.
Diese Funktion ermöglicht das Konfigurieren der Prozessdaten (Par. 9-15 und 9-16) von der
SPS bzw. vom Master. Zur Verwendung von Autokonfig. müssen Sie sicherstellen, dass
die Funktion unter DP-Slave-Eigenschaften aktiviert ist.
22
System konfigurieren
1
256-257 258-259
STW
1
256-257 258-259
CTW
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
2 3
260-261
HIW Par. 9-16.2
2 3
260-261
HSW Par. 9-15.2
4
262-263
Par. 9-16.3
4
262-263
Par. 9-15.3
