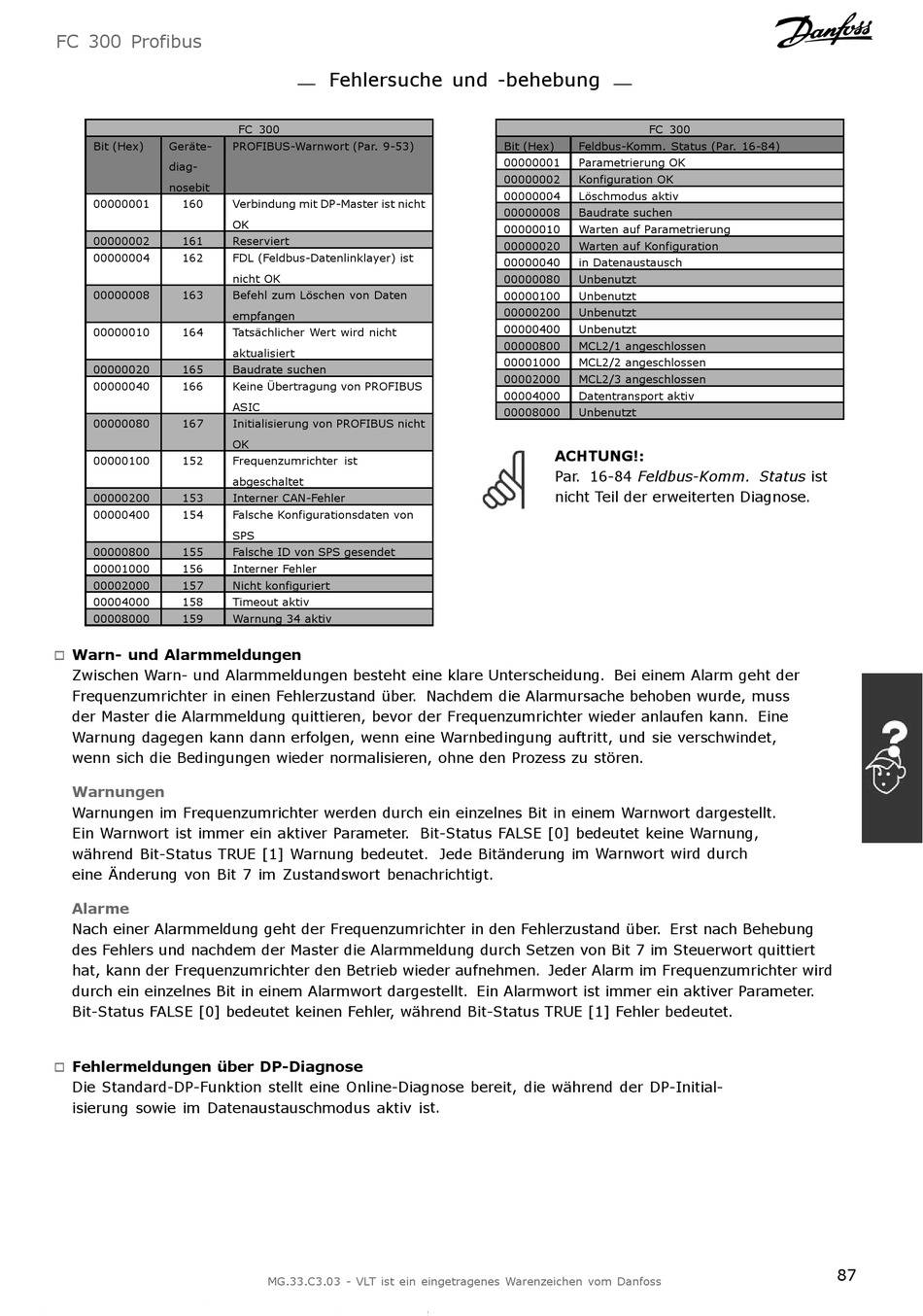

FC 300 Profibus
Bit (Hex) Geräte-
diag-
nosebit
00000001 160
00000002 161
00000004 162
00000008 163
00000010 164
00000020 165
00000040 166
00000080 167
00000100 152
00000200 153
00000400 154
00000800 155
00001000 156
00002000 157
00004000 158
00008000 159

Warn- und Alarmmeldungen

!
Zwischen Warn- und Alarmmeldungen besteht eine klare Unterscheidung. Bei einem Alarm geht der
Frequenzumrichter in einen Fehlerzustand über. Nachdem die Alarmursache behoben wurde, muss
der Master die Alarmmeldung quittieren, bevor der Frequenzumrichter wieder anlaufen kann. Eine
Warnung dagegen kann dann erfolgen, wenn eine Warnbedingung auftritt, und sie verschwindet,
wenn sich die Bedingungen wieder normalisieren, ohne den Prozess zu stören.
Warnungen
Warnungen im Frequenzumrichter werden durch ein einzelnes Bit in einem Warnwort dargestellt.
Ein Warnwort ist immer ein aktiver Parameter. Bit-Status FALSE [0] bedeutet keine Warnung,
während Bit-Status TRUE [1] Warnung bedeutet. Jede Bitänderung im Warnwort wird durch
eine Änderung von Bit 7 im Zustandswort benachrichtigt.
Alarme
Nach einer Alarmmeldung geht der Frequenzumrichter in den Fehlerzustand über. Erst nach Behebung
des Fehlers und nachdem der Master die Alarmmeldung durch Setzen von Bit 7 im Steuerwort quittiert
hat, kann der Frequenzumrichter den Betrieb wieder aufnehmen. Jeder Alarm im Frequenzumrichter wird
durch ein einzelnes Bit in einem Alarmwort dargestellt. Ein Alarmwort ist immer ein aktiver Parameter.
Bit-Status FALSE [0] bedeutet keinen Fehler, während Bit-Status TRUE [1] Fehler bedeutet.
Fehlermeldungen über DP-Diagnose
!
Die Standard-DP-Funktion stellt eine Online-Diagnose bereit, die während der DP-Initial-
isierung sowie im Datenaustauschmodus aktiv ist.
Fehlersuche und -behebung
FC 300
PROFIBUS-Warnwort (Par. 9-53)
Verbindung mit DP-Master ist nicht
OK
Reserviert
FDL (Feldbus-Datenlinklayer) ist
nicht OK
Befehl zum Löschen von Daten
empfangen
Tatsächlicher Wert wird nicht
aktualisiert
Baudrate suchen
Keine Übertragung von PROFIBUS
ASIC
Initialisierung von PROFIBUS nicht
OK
Frequenzumrichter ist
abgeschaltet
Interner CAN-Fehler
Falsche Konfigurationsdaten von
SPS
Falsche ID von SPS gesendet
Interner Fehler
Nicht konfiguriert
Timeout aktiv
Warnung 34 aktiv
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
FC 300
Bit (Hex) Feldbus-Komm. Status (Par. 16-84)
00000001 Parametrierung OK
00000002 Konfiguration OK
00000004 Löschmodus aktiv
00000008 Baudrate suchen
00000010 Warten auf Parametrierung
00000020 Warten auf Konfiguration
00000040 in Datenaustausch
00000080 Unbenutzt
00000100 Unbenutzt
00000200 Unbenutzt
00000400 Unbenutzt
00000800 MCL2/1 angeschlossen
00001000 MCL2/2 angeschlossen
00002000 MCL2/3 angeschlossen
00004000 Datentransport aktiv
00008000 Unbenutzt
ACHTUNG!:
Par. 16-84 Feldbus-Komm. Status ist
nicht Teil der erweiterten Diagnose.
87
