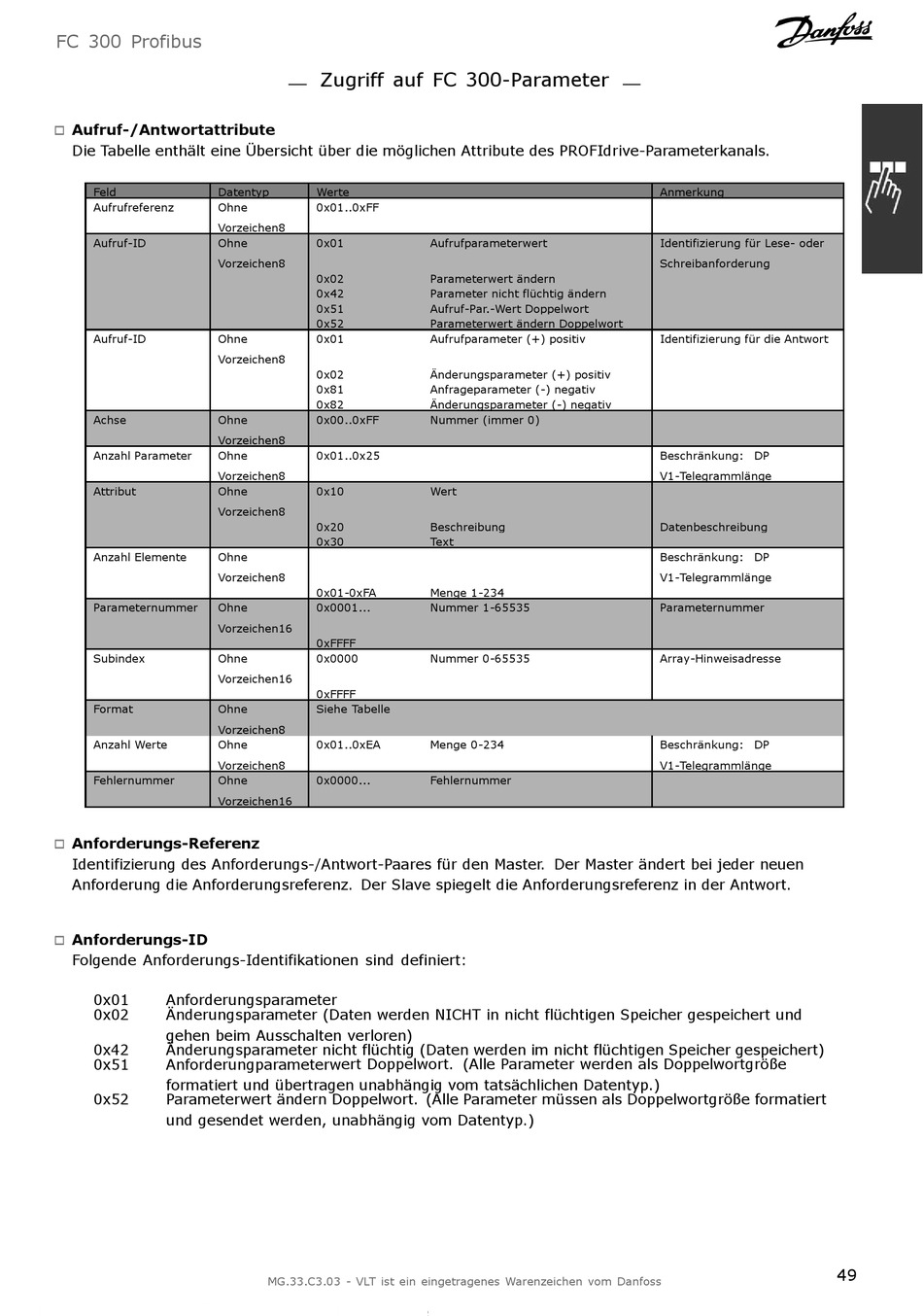

Danfoss VLT FC 300 Bedienungsanleitung Seite 49

FC 300 Profibus
Aufruf-/Antwortattribute
!
Die Tabelle enthält eine Übersicht über die möglichen Attribute des PROFIdrive-Parameterkanals.
Feld Datentyp
Aufrufreferenz Ohne
Vorzeichen8
Aufruf-ID Ohne
Vorzeichen8
Aufruf-ID Ohne
Vorzeichen8
Achse Ohne
Vorzeichen8
Anzahl Parameter Ohne
Vorzeichen8
Attribut Ohne
Vorzeichen8
Anzahl Elemente Ohne
Vorzeichen8
Parameternummer Ohne
Vorzeichen16
Subindex Ohne
Vorzeichen16
Format Ohne
Vorzeichen8
Anzahl Werte Ohne
Vorzeichen8
Fehlernummer Ohne
Vorzeichen16
Anforderungs-Referenz
!
Identifizierung des Anforderungs-/Antwort-Paares für den Master. Der Master ändert bei jeder neuen
Anforderung die Anforderungsreferenz. Der Slave spiegelt die Anforderungsreferenz in der Antwort.
Anforderungs-ID
!
Folgende Anforderungs-Identifikationen sind definiert:
0x01 Anforderungsparameter
0x02 Änderungsparameter (Daten werden NICHT in nicht flüchtigen Speicher gespeichert und
gehen beim Ausschalten verloren)
0x42 Änderungsparameter nicht flüchtig (Daten werden im nicht flüchtigen Speicher gespeichert)
0x51 Anforderungparameterwert Doppelwort. (Alle Parameter werden als Doppelwortgröße
formatiert und übertragen unabhängig vom tatsächlichen Datentyp.)
0x52 Parameterwert ändern Doppelwort. (Alle Parameter müssen als Doppelwortgröße formatiert
und gesendet werden, unabhängig vom Datentyp.)
Zugriff auf FC 300-Parameter
Werte
0x01..0xFF
0x01 Aufrufparameterwert
0x02 Parameterwert ändern
0x42 Parameter nicht flüchtig ändern
0x51 Aufruf-Par.-Wert Doppelwort
0x52 Parameterwert ändern Doppelwort
0x01 Aufrufparameter (+) positiv
0x02 Änderungsparameter (+) positiv
0x81 Anfrageparameter (-) negativ
0x82 Änderungsparameter (-) negativ
0x00..0xFF Nummer (immer 0)
0x01..0x25
0x10 Wert
0x20 Beschreibung
0x30 Text
0x01-0xFA Menge 1-234
0x0001... Nummer 1-65535
0xFFFF
0x0000 Nummer 0-65535
0xFFFF
Siehe Tabelle
0x01..0xEA Menge 0-234
0x0000... Fehlernummer
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Anmerkung
Identifizierung für Lese- oder
Schreibanforderung
Identifizierung für die Antwort
Beschränkung: DP
V1-Telegrammlänge
Datenbeschreibung
Beschränkung: DP
V1-Telegrammlänge
Parameternummer
Array-Hinweisadresse
Beschränkung: DP
V1-Telegrammlänge
