FC 300 Profibus

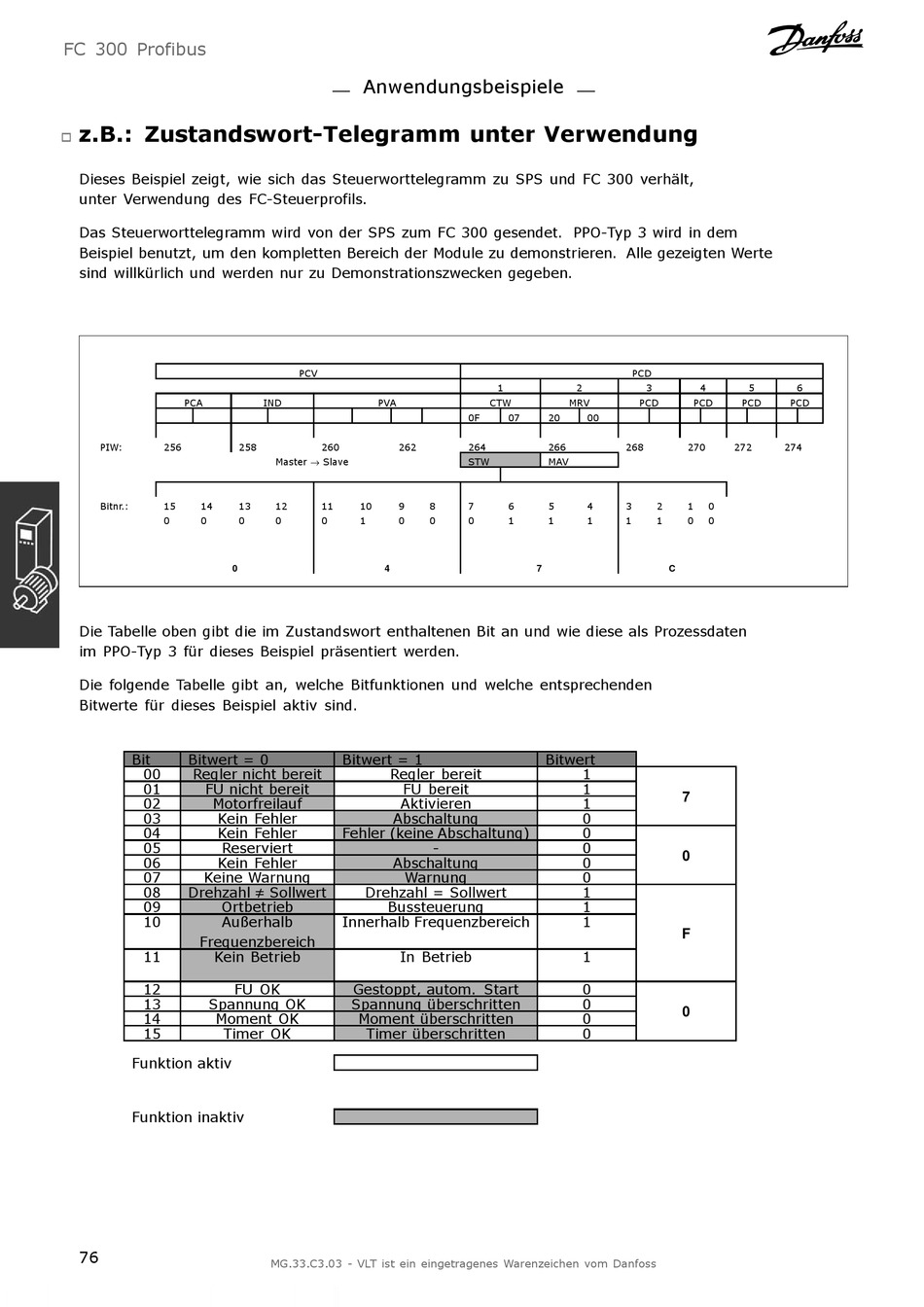

z.B.: Zustandswort-Telegramm unter Verwendung

!
Dieses Beispiel zeigt, wie sich das Steuerworttelegramm zu SPS und FC 300 verhält,
unter Verwendung des FC-Steuerprofils.
Das Steuerworttelegramm wird von der SPS zum FC 300 gesendet. PPO-Typ 3 wird in dem
Beispiel benutzt, um den kompletten Bereich der Module zu demonstrieren. Alle gezeigten Werte
sind willkürlich und werden nur zu Demonstrationszwecken gegeben.
PCA
PIW: 256
Bitnr.: 15 14
0 0
0
Die Tabelle oben gibt die im Zustandswort enthaltenen Bit an und wie diese als Prozessdaten
im PPO-Typ 3 für dieses Beispiel präsentiert werden.
Die folgende Tabelle gibt an, welche Bitfunktionen und welche entsprechenden
Bitwerte für dieses Beispiel aktiv sind.
Bit Bitwert = 0
00 Regler nicht bereit
01 FU nicht bereit
02 Motorfreilauf
03 Kein Fehler
04 Kein Fehler
05 Reserviert
06 Kein Fehler
07 Keine Warnung
08 Drehzahl ≠ Sollwert
09 Ortbetrieb
10 Außerhalb
Frequenzbereich
11 Kein Betrieb
12 FU OK
13 Spannung OK
14 Moment OK
15 Timer OK
Funktion aktiv
Funktion inaktiv
76
Anwendungsbeispiele
PCV
IND PVA
258 260 262
Master → Slave
13 12 11 10 9
0 0 0 1 0
4
Bitwert = 1
Regler bereit
FU bereit
Aktivieren
Abschaltung
Fehler (keine Abschaltung)
Abschaltung
Warnung
Drehzahl = Sollwert
Bussteuerung
Innerhalb Frequenzbereich
In Betrieb
Gestoppt, autom. Start
Spannung überschritten
Moment überschritten
Timer überschritten
MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
1 2
CTW MRV
0F 07 20 00
264 266
STW MAV
8 7 6 5 4
0 0 1 1 1
7
Bitwert
1
1
1
0
0
- 0
0
0
1
1
1
1
0
0
0
0
PCD
3 4 5 6
PCD PCD PCD PCD
268 270 272 274
3 2 1 0
1 1 0 0
C
7
0
F
0
