FAHRSYSTEM

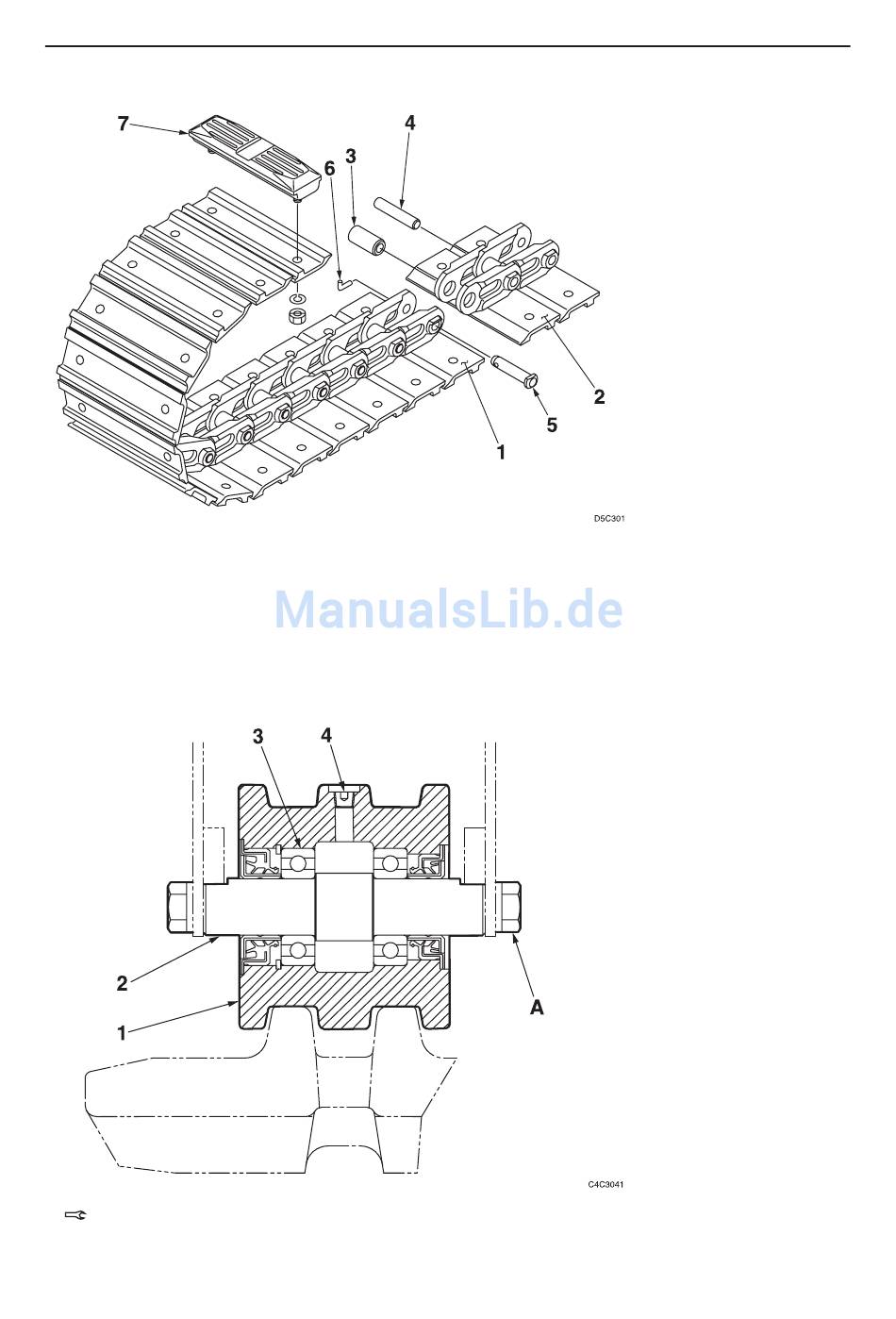

Mit Gummiplatten
Gleiskettenrolle
Für Gummigleiskette
A: 102 N·m
Das Schraubensicherungsmittel auf das Gewinde
auftragen.
KONFIGURATION DER MASCHINE
III – 23
1. Hauptbodenplatte
2. Bodenplatte
3. Buchse
4. Gleiskettenbolzen
5. Hauptbolzen
6. Splint
7. Gummiplatte
1. Rolle
2. Welle
3. Lager
4. Ölfüllstöpsel
