Einstellung des Drosselklappenhebels

Motorgeschwindigkeit

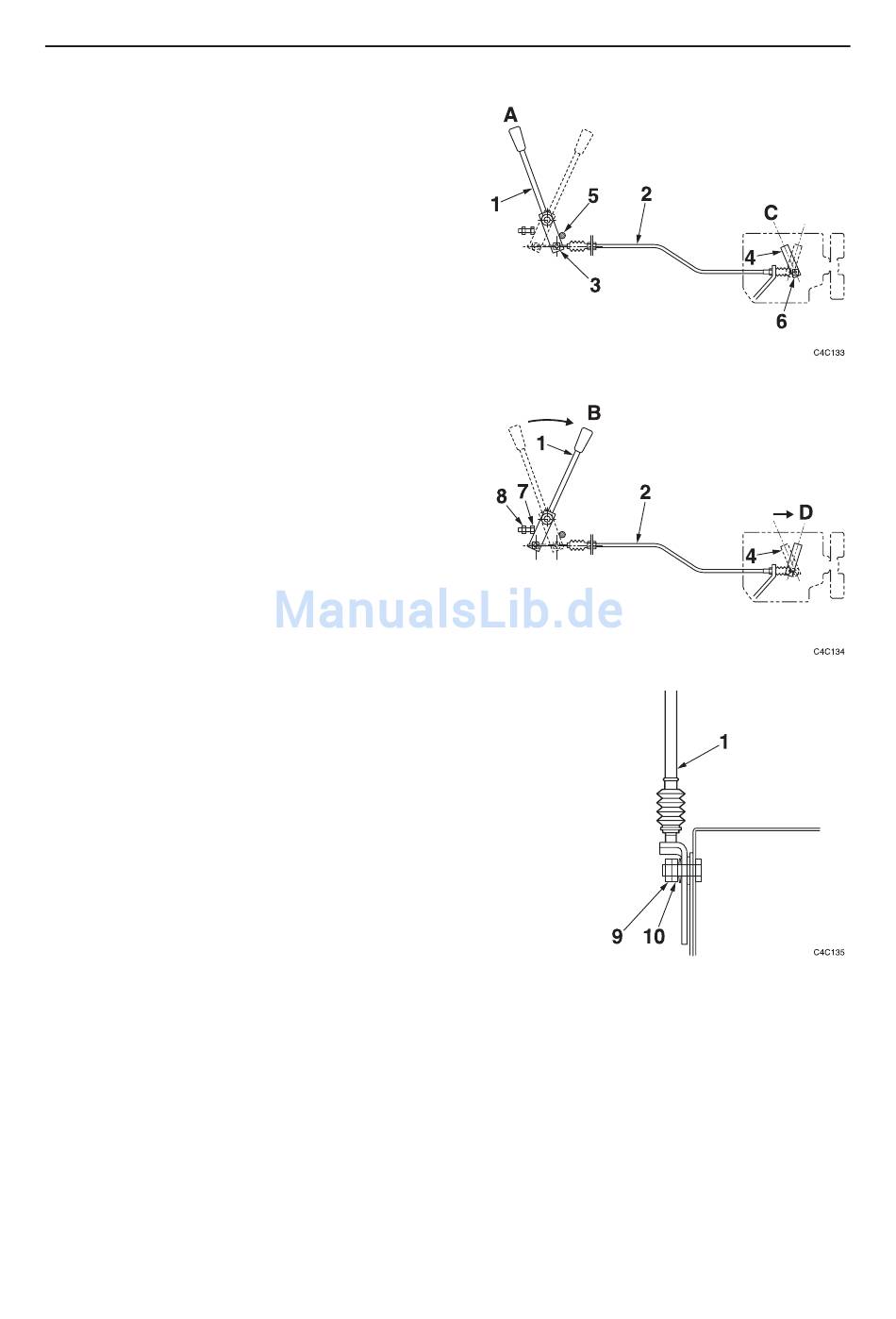

1. Die Leitung (2) zum Drosselklappenhebel (1)
unter Verwendung des Arretierstiftes (3) schlie-
ßen.
2. Den Drosselklappenhebel (1) in die A-Stellung
(niedriger Leerlauf) und den Drehzahlregler (4)
in die C-Stellung (Leerlauf) schieben.
• Sicherstellen, dass der Drosselklappenhebel
(1) gegen den Stopper (5) schlägt.
3. Die Leitung (2) mit dem Arretierstift (6) sichern.
4. Den Drosselklappenhebel (1) in die B-Stellung
(volle Drosselklappe) und den Drehzahlregler (4)
in die D-Stellung (volle Drosselklappe) schieben.
• Den Stopper (7) einstellen, so dass der Drossel-
klappenhebel (1) gegen den Stopper (7) schlägt;
die Sicherungsmutter (8) anziehen, um den
Stopper zu schließen.

Steuerkraft

1. Die Sicherungsmutter (9) lösen und die Mutter
(10) drehen, um die Steuerkraft einzustellen.
Steuerkraft: 24,5 N
2. Zum Abschluss der Einstellung die Sicherungs-
mutter (9) durch Halten der Mutter (10) anziehen,
um zu verhindern, dass sie sich dreht.
3. Den Drosselklappenhebel (1) erneut bedienen
und sicherstellen, dass die Steuerkraft beständig
ist.
