SCHWENKSYSTEM
AUSEINANDERNEHMEN UND ZUSAMMEN-
BAU

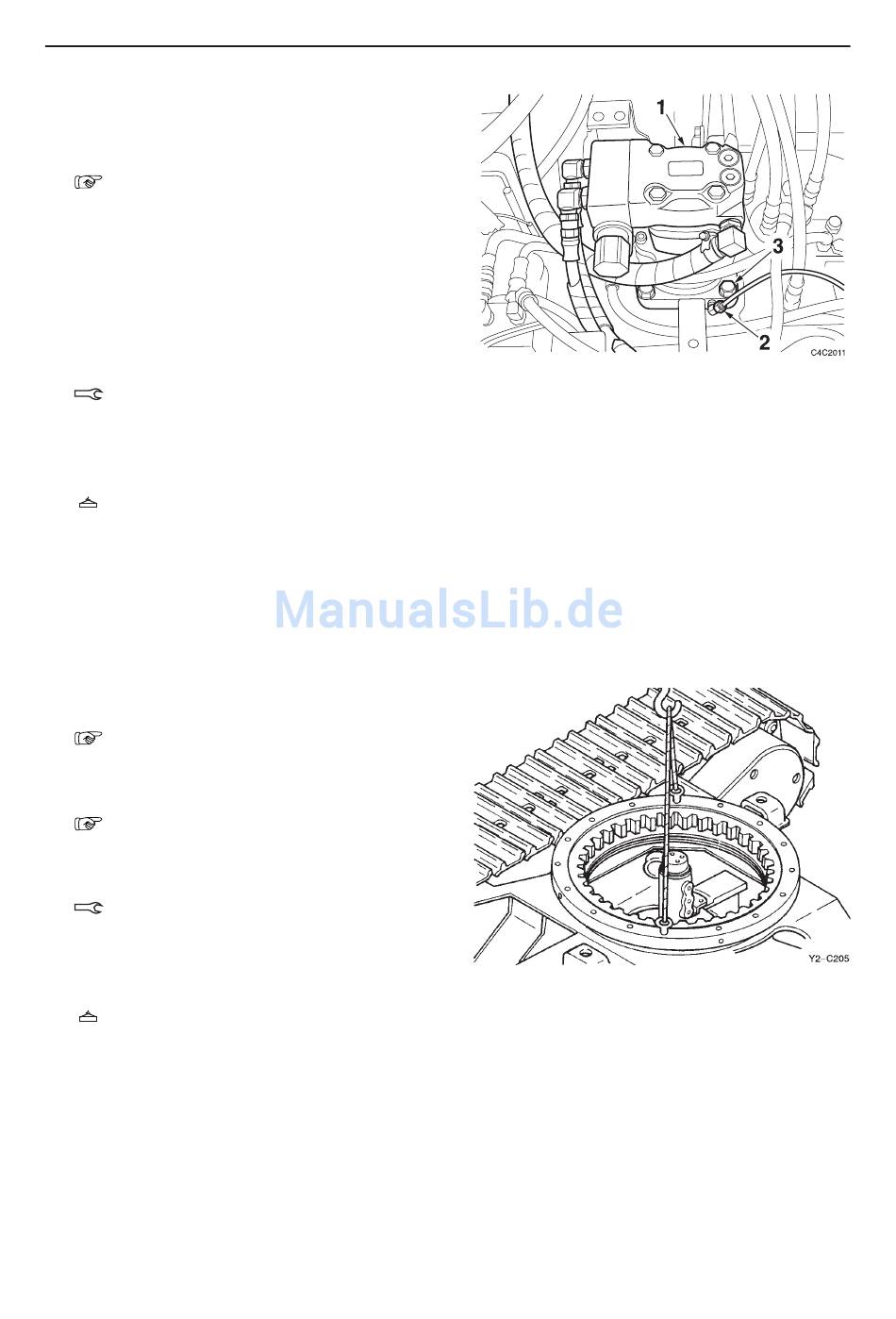

Demontage des Schwenkmotors
1. Entfernen Sie die Fußmatte und die Abdeckungen.
"Demontage der Abdeckungen"
2. Trennen Sie die Hydraulikschläuche vom
Schwenkmotor (1).
3. Trennen Sie das Schmierstoffrohr (2) vom
Schwenkmotor.
4. Entfernen Sie die Befestigungsschrauben (3) des
Schwenkmotors.
Schraube: 102 N·m
• Kontermutter auf die Schrauben aufsetzen.
5. Stützen Sie den Schwenkmotor (1) ab, und neh-
men Sie ihn heraus.
Schwenkmotor: 24 kg
Montage des Schwenkmotors
Gehen Sie beim Einbauen des Schwenkmotors in
umgekehrter Reihenfolge vor.
Demontage des Schwenklagers
1. Entfernen Sie die Löffelausrüstung
"Arbeitsausrüstung, Auseinandernehmen
und Zusammenbau"
2. Entfernen Sie den oberen Rahmen.
"Demontage des oberen Rahmens"
3. Entfernen Sie die Befestigungsschrauben der in-
neren Laufrille.
Schraube: 102 N·m
• Kontermutter auf die Schrauben aufsetzen.
4. Stützen Sie das Schwenklager ab, und nehmen
Sie es heraus.
Schwenklager: 18 kg
